在电源转换、电流采样、电池保护管理等电路应用中，毫欧级低阻值电阻是实现精准电流检测的核心器件。由于其阻值处于毫欧量级，采用常规的两线制电阻测量方法往往会出现读数偏差大、数值波动等问题，易造成对电阻器件本身性能的误判。

本文顺海科技将结合低阻值电阻的产品特性，梳理其测量误差的核心来源，介绍行业通用的四线制标准测量方法，并提供可落地的实操指引与参数参考，帮助工程师准确验证低阻值电阻的实际性能。

一、常规两线制测量在低阻场景下的主要误差来源
常规电阻测量普遍采用两线制原理：两根测试表笔同时承担电流供给与电压检测功能。该方式在测量1Ω以上阻值的电阻时，表笔引线电阻与接触电阻（通常0.2~0.5Ω）占被测阻值的比例极低，对测量结果的影响可以忽略。

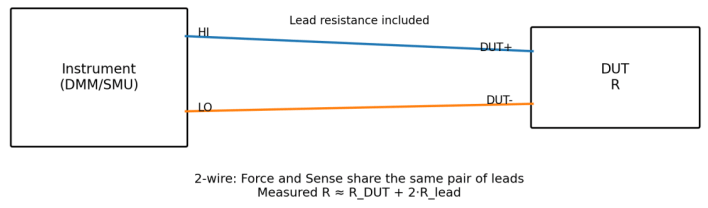

两线制接线原理示意图

但对于毫欧级低阻值电阻，引线与接触电阻的占比大幅提升，成为最主要的误差来源，具体包括以下三类：
1、引线与接触电阻误差
一根普通测试表笔线的自身电阻可达几十毫欧，探针与电阻引脚的接触电阻也可达数毫欧至十几毫欧。这些电阻会与被测电阻串联，直接叠加到测量结果中。

例如测量一颗标称10mΩ的采样电阻，仅引线与接触电阻就可能达到20mΩ，最终测量值可达30mΩ，相对偏差高达200%，极易误判为电阻器件不合格。

2、热电势误差
不同金属材料的接触点在温度差异下会产生塞贝克效应，形成微伏级的热电势，叠加在电压测量信号中，表现为读数持续漂移，对毫欧级电阻的测量影响尤为明显。

3、并联路径误差
若采用在路测量，PCB板上的其他导电通路会与被测电阻形成并联分流，导致测量值小于实际阻值，无法反映电阻的真实参数。

二、四线制测量：低阻值电阻的标准测量方法
四线制测量法又称开尔文（Kelvin 4-wire）测量法，是行业内验证低阻值电阻阻值的通用标准方法，其核心原理是将电流回路与电压检测回路完全分离，从根源上消除引线与接触电阻的影响。

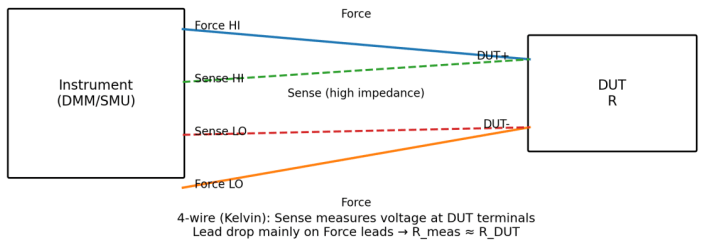

四线制接线原理示意图

该方法采用四根测试线分工协作：

2根电流线（Force）：从外侧接入被测电阻，向其通入恒定的测试电流
2根电压线（Sense）：从内侧接入被测电阻，专门采集电阻两端的真实电压

由于电压检测端的输入阻抗极高（通常达GΩ级），电压回路中几乎没有电流流过，因此引线电阻与接触电阻不会产生压降，也就不会引入测量误差。最终根据欧姆定律R=U/I计算得出的，即为被测低阻值电阻的真实阻值。

以下为两种测量方式的核心差异对比：

测量方式	核心误差来源	适用阻值范围	毫欧级下典型测量精度
两线制	引线电阻、接触电阻全部叠加	1Ω以上电阻	5%~20%
四线制	基本消除引线与接触电阻误差	1mΩ~1Ω低阻区间	0.2%以内

三、低阻值电阻规范测量实操指引
1.测量设备选型
针对不同的测量场景与精度要求，可选择以下两种方案搭建四线制测量系统：

方案一：直流低电阻测试仪（微欧计）
仪器内置四线制测量架构，开机即可使用，适用于常态化的低阻器件检测。

选型要点：

分辨率：至少达到1μΩ，测量10mΩ以下阻值建议选用0.1μΩ分辨率
测试电流：覆盖1A~10A范围，适配不同阻值的测试需求
必备功能：自动清零、温度补偿、自动量程切换

方案二：高精度万用表+精密恒流源搭建
采用高精度六位半万用表（电压档）搭配一台精密恒流源，自行组建测量系统。由恒流源提供稳定的测试电流，万用表直接采集电阻两端的电压值，通过R=U/I手动计算得出阻值。

2.测试电流选型规范
测试电流并非越大越好，也不是越小越准：电流过小会导致信噪比不足，读数易受环境干扰；电流过大则会使电阻器件自热升温，引发阻值漂移，造成结果失真。

行业通用原则为：常规测量时，测试功耗控制在电阻额定功率的1/10以内；开展精密测量时，测试功耗控制在额定功率的1/20以内。

下表覆盖电源、BMS、驱动电路中最常用的低阻值电阻规格，可直接对照选用：

标称阻值	常见额定功率	推荐测试电流	适用场景与备注
1 mΩ	3W / 5W	10A / 15A	大电流逆变、主回路采样；须使用开尔文夹具，单次测试时间＜3秒
5 mΩ	1W / 2W	5A / 7A	电机驱动、大功率DC-DC电路；1W规格建议测试电流不超过5A
10 mΩ	1W / 3W	3A / 5A	通用采样规格；1A电流即可满足常规精度需求，器件自热效应极小
20 mΩ	1W	2A	小功率电源、充电回路采样
50 mΩ	1W	1A	低阻测量通用基准电流；多数毫欧表默认测试档位
100 mΩ	0.5W	0.5A	普通精密万用表可测，两线法测量误差可降至5%以内
500 mΩ	0.25W	0.2A	接近常规电阻范围，优先选用万用表200Ω量程

使用说明：

连续测量或环境温度偏高时，建议降低半档测试电流，避免器件累积发热
贴片电阻散热能力弱于插件电阻，相同额定功率下优先选用较小测试电流
要求达到±0.1%级精度验证时，测试功耗按额定功率的1/20计算，测试电流相应减半

3.正确接线方法

接线的核心原则：电流端在外，电压端在内，顺序不可颠倒。具体操作要点：
被测电阻的每一个引脚都需分别连接一根电流线与一根电压线
电压接点必须位于两个电流接点之间，且尽可能靠近电阻本体
测量贴片电阻推荐使用专用开尔文测试夹，或在对应焊盘上分别焊接引线
电流回路建议选用较粗导线，降低线路压降；电压回路导线规格对测量精度无显著影响
常见接线误区：将电压线直接接在电流线的端子上，等效于退回两线制测量，无法消除引线与接触电阻的误差。

4.环境与前置准备

接触面清洁处理：电阻引脚、测试夹头表面需去除氧化层、油污等杂质，脏污的接触点会引入毫欧级的额外误差
器件温度平衡：低阻值电阻的温度系数通常为±50~±100ppm/℃，环境温度变化1℃即可产生约万分之五的阻值偏差，测量前需将器件置于测试环境中充分恒温
规避电磁干扰：测试环境需远离大功率变频器、电焊机、高频设备等强电磁干扰源，防止读数出现持续波动
电路断电放电：在路测量前必须确认被测电路完全断电并充分放电，残余电压不仅会影响测量精度，还可能损坏测试仪器

四、总结
低阻值电阻精准测量的关键，在于识别并管控各类误差。四线制是行业标准方案，可从原理上消除引线与接触电阻带来的主要误差，还原电阻真实阻值。

在电流采样、电池管理等高精度场景，电阻的材料一致性、温漂特性是性能根基，搭配规范测量手段，才能可靠验证器件、保障电路设计稳定。顺海科技为华德（WALTER）一级授权代理商，华德低阻值采样电阻依托合金材料与特制电极结构，面向大电流、低温漂工况开发；配合正确测量方式，可实现稳定的精度与一致性。

规范的测量方式，是电阻性能验证的前提，只有测量方法得当，数据才具备参考意义。
