PPTC自恢复保险丝响应时间详解｜华德、良胜、陆海三大品牌响应特性对比

时间：2026-07-09 阅读量：2

在电子产品设计中，很多工程师、采购人员都会关注一个问题：自恢复保险丝（PPTC）的启动保护响应时间到底是多少？

有人认为是毫秒级，也有人认为几秒钟才会动作。实际上，这两种说法都可能是正确的。今天这篇文章，顺海科技就带大家全面了解自恢复保险丝的响应时间及实际应用。

什么是自恢复保险丝？
自恢复保险丝是一种可重复使用的过流保护器件，正常工作时，其内部电阻很低，对电路几乎没有影响。当电流超过允许范围后，器件内部迅速发热，材料阻值急剧增大，使电流降至极低水平，从而保护后级电路。

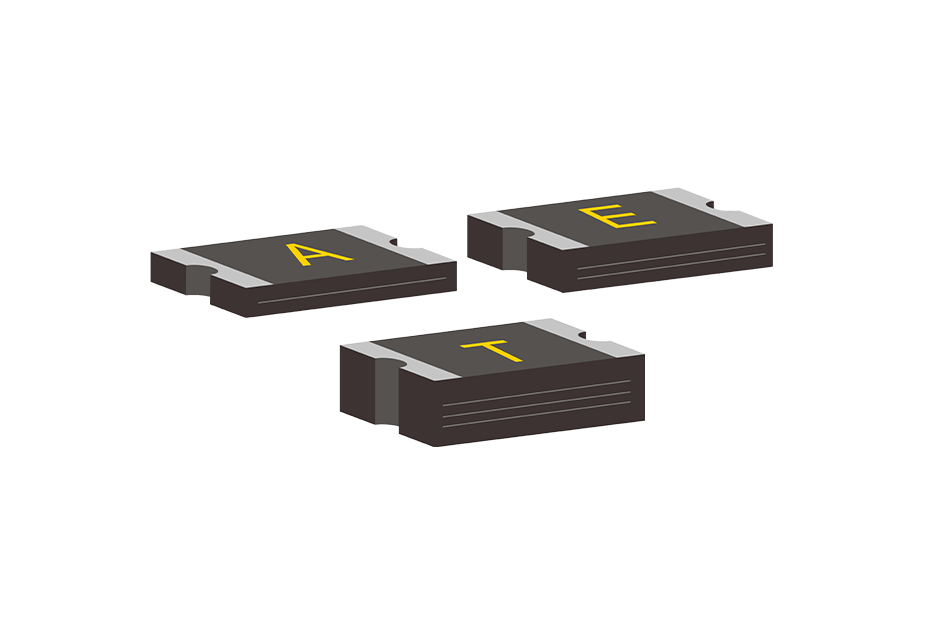

PPTC贴片自恢复保险丝

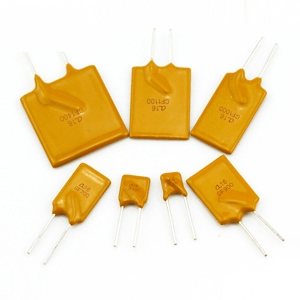

PPTC插件自恢复保险丝

故障排除、温度恢复正常后，它又会自动恢复到低阻状态，因此被称为“自恢复保险丝”。

自恢复保险丝响应时间到底是多少？
这是很多人最关心的问题。

答案其实很简单：没有固定时间，PPTC属于热敏型保护器件。

它不是检测到电流就立即断开，而是需要：
电流产生热量 → 温度升高 → 材料发生相变 → 电阻急剧增大 → 限流保护。

因此，它的动作时间通常从：几毫秒（ms）到几十秒（s）都有可能。

不同过流倍数下，大致响应时间如下：

可以发现：过流越大，动作越快。

因此，很多规格书都会提供一张：Time to Trip（动作时间曲线）
而不会直接标注：响应时间 = XX ms，因为这个数值根本无法固定。

影响响应时间的因素
1、过流倍数
过流倍数是影响最大的因素。

例如：某型号：保持电流（Ihold）=1A

实际电流只有1.2A，可能几十秒都不会动作。
电流达到5A，可能100ms左右即可进入保护。
达到10A以上，几十毫秒即可完成限流。

因此：遵循焦耳定律Q=I²Rt，电流越大，单位时间产热翻倍增长，升温速度急剧加快，响应时间大幅缩短。

2、环境温度
环境温度越高，器件本身已经接近动作温度。因此：同样大小的电流，夏天动作会比冬天更快。

例如：25℃下：可能需要500ms。
85℃下：可能只需100ms。
所以很多电子元器件数据手册（‌Datasheet）都会提供：Temperature Derating Curve（温度降额曲线）。

3、封装尺寸
尺寸越大：热容量越大。因此：响应速度通常稍慢。

例如：1206封装一般比2920封装动作更快。
但是：2920能够承受更大的工作电流。
因此：尺寸和速度需要综合平衡。

PPTC与普通保险丝区别

4、PCB散热能力
如果PCB铜箔面积较大，散热能力增强，PPTC升温速度下降。
结果就是：动作时间会变长。反之，铜箔面积越小，更容易升温，响应更快。

5、产品材质系列差异
同封装不同品牌、不同系列配方不同，热膨胀速率存在区别。顺海科技代理华德、良胜、陆海三大主流PPTC品牌，三者定位略有区分，对应响应特性各有侧重：

陆海：贴片全系列覆盖0402~1812，小型贴片主打快响应，消费电子、蓝牙耳机、小型锂电保护优选，短路工况毫秒级跳闸稳定；
良胜：兼顾贴片+插件，工业电源、适配器系列平衡动作速度与耐受电流，轻微过载不会误触发，大短路保护及时；
华德：大功率插件、车规级PPTC优势突出，耐受大冲击电流，高温车载环境下响应时间一致性强，适合线束、电机保护。

选型时若对响应速度有硬性要求，顺海可协助客户进行型号匹配、参数选型以及替代方案评估，匹配电路需求。

自恢复保险丝为什么不像熔断保险丝那样瞬间断开？
原因就在于：两者保护原理完全不同。
传统保险丝：靠熔丝熔断，属于一次性保护，速度非常快。
PPTC：属于热保护，需要一定时间积累热量。
因此：PPTC更适合持续过流保护，而不是瞬间大电流冲击保护。

如果系统要求：

μs级保护
ns级保护
ESD保护
雷击保护

通常需要：TVS二极管、ESD保护器件、熔断保险丝等共同配合使用。

写在最后
自恢复保险丝的响应时间并不是一个固定值，而是由过流大小、环境温度、器件规格、PCB散热条件等因素共同决定。

如果您正在寻找华德、良胜、陆海等品牌的自恢复保险丝产品，或者是希望获得专业的选型建议与供应支持，顺海科技可根据不同应用需求提供相应的产品方案与技术服务。
