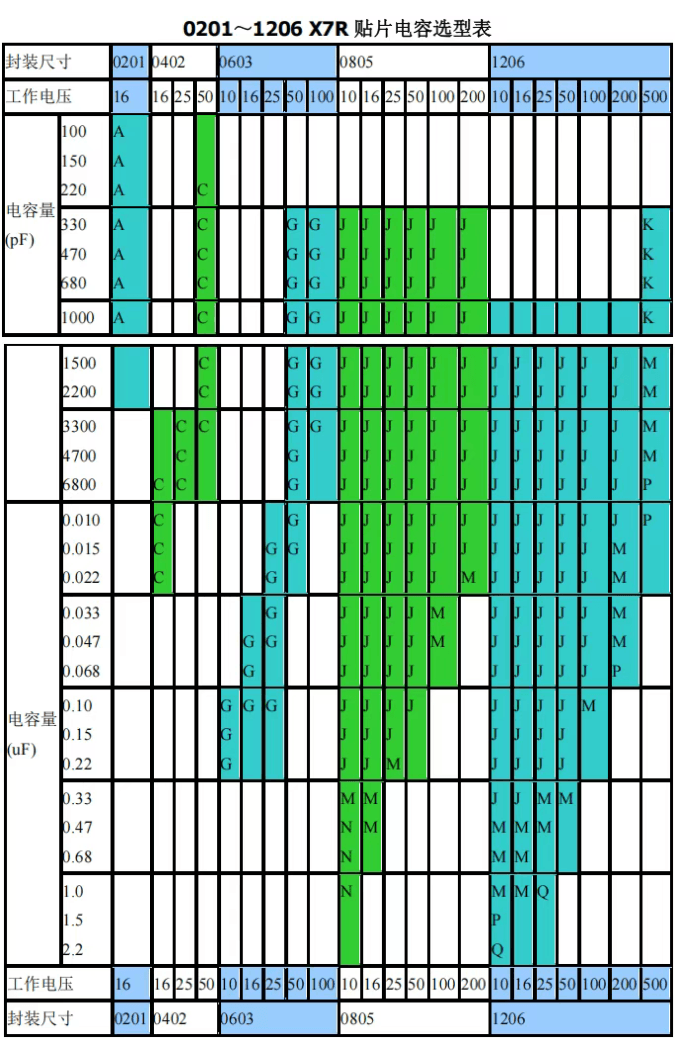

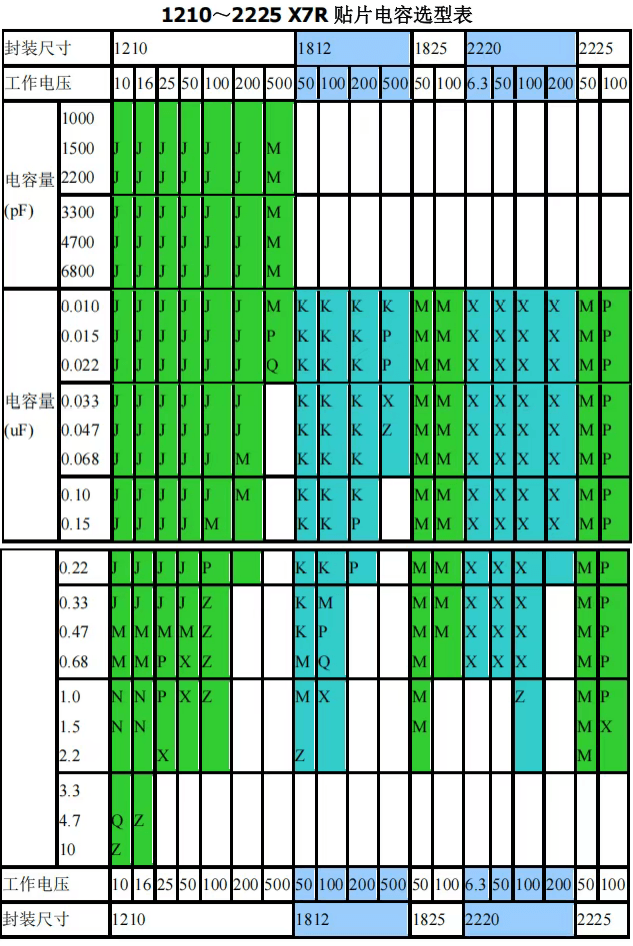

0201-2225 全封装 X7R 贴片电容容值速查表｜容值换算、厚度规格、选型应用指南

时间：2026-07-20 阅读量：4

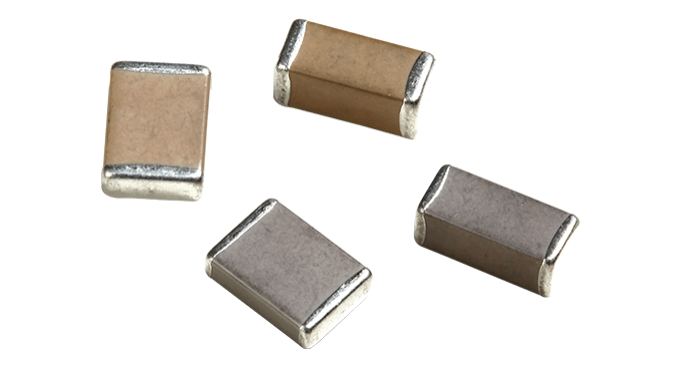

贴片电容是电子元器件的重要元件，贴片电容是一种电容材质。贴片电容全称为：多层（积层，叠层）片式陶瓷电容器，也称为贴片电容，片容。

先明确电容单位的换算关系（电容标准单位为法拉，符号F），换算公式如下：1F（法拉）= 1000mF（毫法）= 1000000μF（微法）= 10⁹nF（纳法）= 10¹²pF（皮法）

1mF = 1000μF

1μF = 1000nF = 1000000pF

1nF = 1000pF

行业通用三位数字标注容值，单位为pF，一般是前两位数字表示的是电容的有效数值；第三位数字代表10的多少次方。

换算示例

101 = 10 × 10¹ = 100pF = 0.1nF

102 = 10 × 10² = 1000pF = 1nF

104 = 10 × 10⁴ = 100000pF = 100nF = 0.1μF

105 = 10 × 10⁵ = 1000000pF = 1μF

203 = 20 × 10³ = 20000pF = 20nF

X7R 电容高频工作特性

理清基础读数规则后，我们聚焦市面上用量最大的X7R电容，从介质基础参数入手，拆解它的温度、电压、频率与老化特性：

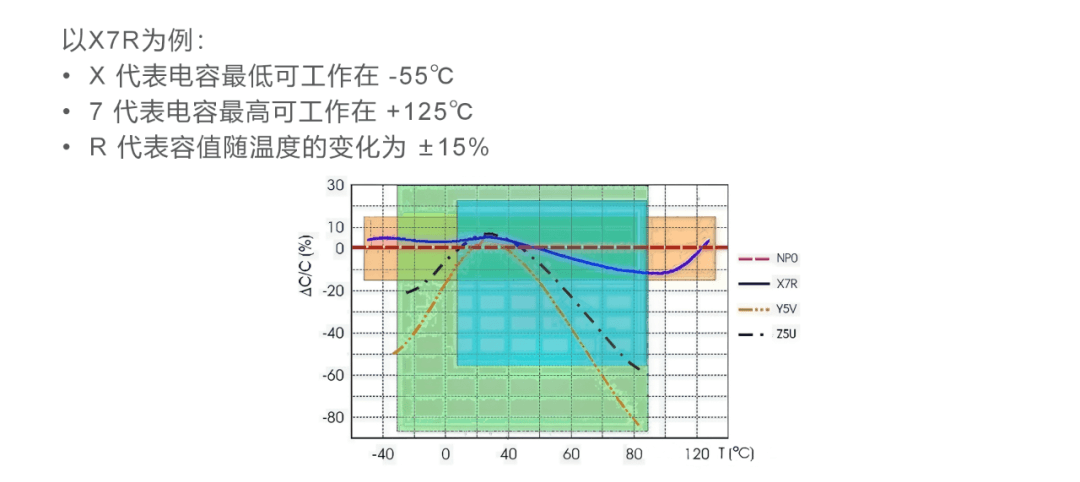

X7R属于Ⅱ类温度稳定型陶瓷介质电容。在- 55℃～125℃全工作温区内，容值波动范围控制在±15%，且容温变化曲线呈非线性特征，设计时需重点考量该特性。其实际容值会受工作电压、信号频率影响产生偏移；同时存在自然老化效应，基础老化速率约每10年变化1%ΔC，综合长期工况影响，使用十年总容量衰减约5%。
