大电流采样电阻总烧？华德HTE宽电极电阻：同封装散热效率提升50%

时间：2026-10-23 阅读量：1

电流检测电阻在额定功率计算充分、降额余量充足的情况下，仍频繁出现烧毁现象，部分场景下开机瞬间即发生失效；更换更大封装、提升功率等级后，问题通常仅能得到短期缓解，无法从根本上解决。

问题的核心，从来都不是“功率选小了”这么简单。但反复加功率、换大封装后问题依然反复。其实绝大多数情况下，电阻烧毁的核心瓶颈不是额定功率不够，而是散热路径没打通——宽电极（长电极）结构，正是破解大电流采样散热困局的核心方案。

一、为什么你的电流检测电阻总在烧？
很多工程师计算功率时只盯着“平均功耗”，却忽略了采样电阻的失效本质，往往是三个被低估的因素：

1.局部热点过热，而非整体功率超标
贴片式电流检测电阻，90%以上的热量是通过电极焊盘传导到PCB铜箔散出的。传统结构的电极宽度窄，与PCB接触面积小，热阻高，热量集中在电阻本体和电极连接处，形成局部热点。

即使整体功率没到额定值，局部温度也可能突破电阻材料的耐受极限，出现焊点老化、电阻体开裂、阻值漂移甚至烧断。尤其是毫欧级低阻值电阻，电流密度极高，电极边缘的电流集中效应会进一步加剧局部发热，这也是2mΩ、5mΩ这类低阻值电阻更容易失效的原因。

2.浪涌冲击的瞬时过载
开机、负载切换、短路保护等工况下产生的脉冲电流，持续时间短但能量较高。该过程近似绝热过程，热量无法及时散发，电阻体温度瞬时升高，可能导致合金层熔化或焊接处失效。

行业中存在一类典型现象：部分电阻平均功耗仅为额定值的20%，却在首次开机冲击时直接烧毁，其核心原因是脉冲能量超出器件的绝热耐受极限，与平均功率无直接关联。

3.高温漂移引发的连锁失效
电阻过热除降低运行可靠性外，还会引发温度系数（TCR）漂移，造成电流采样精度下降，进而诱发控制环路异常、过流保护误动作等次生故障。在车规、工控等严苛应用场景中，温漂超标可能导致项目无法通过相关认证，量产阶段返修率升高。

二、宽电极结构，到底解决了什么问题？

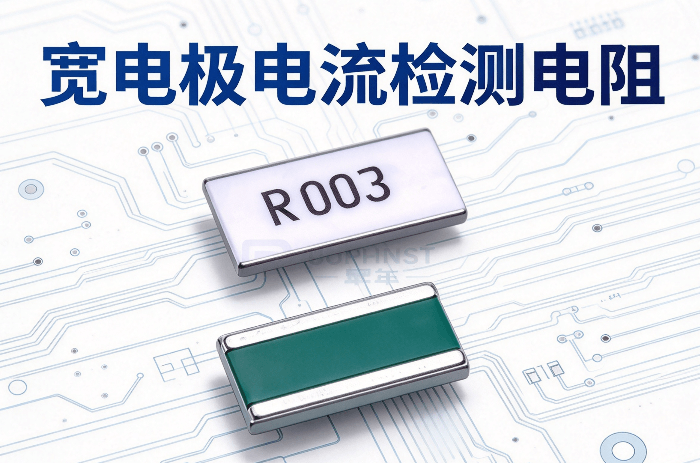

宽电极（也叫长边电极、宽端子、侧电极）电流检测电阻，核心改进就是在不增加封装外形尺寸的前提下，大幅加宽两端的电极焊盘，从结构根源上优化散热路径。

它的核心优势，本质上是三个维度的全面提升：
1.大幅降低热阻，散热效率翻倍
宽电极结构直接扩大了电阻与PCB焊盘的接触面积，让更多热量可以通过铜箔快速传导出去，等效热阻可降低30%~50%。

以同尺寸封装为例，传统2512采样电阻额定功率多为2W，而采用宽电极结构后，同等封装下额定功率可提升至3~5W；在相同电流工况下，电阻本体温升可降低40%以上，从根源上解决过热烧毁问题。

2.均匀电流分布，消除局部热点
传统窄电极结构中，电流集中在电极边缘流入流出，局部电流密度极高，形成热点。宽电极让电流更均匀地分布在整个电阻体截面上，避免了边缘电流集中效应，整体发热更均匀，峰值温度显著降低。

同时，更宽的电极也降低了接触电阻，减少了焊点处的额外发热，提升了长期运行的机械可靠性与电气稳定性，SMT贴装的焊接良率也更有保障。

3.增强抗浪涌能力，耐受瞬时冲击
更宽的电极与更大的有效导电截面，让电阻能够承受更高的脉冲能量，抗浪涌能力相比传统结构提升50%以上。

对于开机冲击、负载突变等场景，华德HTE系列宽电极电阻能有效吸收瞬时能量，避免绝热过程中的温度骤升导致的电阻失效，大幅降低量产阶段的早期故障率。

三、实测对比：同封装下，性能差距有多大？
我们以主流的2512封装为例，对比传统结构与宽电极结构的核心性能差异：

性能参数	传统2512电流检测电阻	宽电极2512电流检测电阻
70℃环境额定功率	2W	5W
典型热阻	~15℃/W	68℃/W
2W功耗下本体温升	~30℃	1216℃
抗浪涌能力	基础级	提升60%以上
典型TCR范围	±100~±200ppm/℃	±50~±100ppm/℃

可以看到，同样的PCB占位面积，宽电极结构实现了功率能力翻倍、温升减半，同时精度与抗冲击能力也同步提升。对于PCB空间受限、无法更换更大封装的项目，几乎是最优的散热升级方案。

四、选型注意事项与落地建议
选择宽电极电流检测电阻时，除了阻值、精度、功率，还要重点关注这几点：

优先选金属箔/金属板工艺的产品，TCR更低，长期稳定性更好；
车规场景必须确认AEC-Q200认证，避免认证风险；
PCB设计时，电极焊盘下尽量铺厚铜、大面积敷铜，最大化发挥宽电极的散热优势；
高精度采样场景，建议配合开尔文四端连接，消除导线与焊点电阻的影响。

写在最后
回到开篇的问题：为什么你的电流检测电阻总在烧？答案从来不是“换个功率更大的电阻”。局部热点过热、浪涌瞬时过载、温漂连锁失效，这三个被普遍忽略的维度，才是绝大多数失效案例的真正根源。

宽电极结构从散热路径与电流分布的底层逻辑出发，在不增加PCB占位面积的前提下，同时实现了功率容量提升、温升大幅降低、抗浪涌能力增强与采样精度优化，既是解决电阻反复烧毁问题的针对性方案，也是高功率密度、高可靠性电子设计下的选型趋势。

如果你正在遭遇大电流采样电阻过热烧毁、温升测试通不过的难题，不妨试试华德HTE宽电极结构的方案。顺海科技作为华德（WALTER）授权代理商，备有HTE全系列宽电极电流检测电阻现货，可提供完整的选型支持与样品服务。
