电流检测的核心依据是欧姆定律。当电流流过电阻时，电阻两端会产生电压差，用这个电压差值除以电阻的固定阻值，就能计算出电路中的实际电流大小。
在实际电路设计中，不能为了获取更大、更容易检测的电压差，盲目增大检测电阻的阻值。电阻阻值过高，会导致电路功耗大幅增加，电阻持续发热，会出现过热、老化甚至损坏的问题。
可以选用尽可能小的电阻值进行电流检测，当压差过小时，使用放大电路来放大检测电压。
电流检测电阻的应用场景

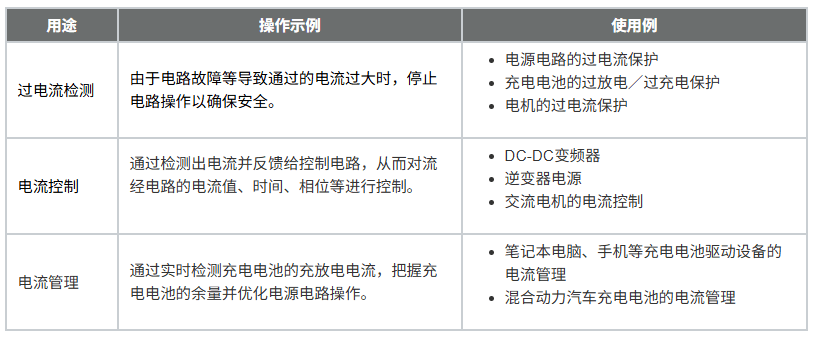

电路中搭载电流检测电阻，核心是实时监测电路电流状态，主要分为三大应用场景：
（一）过电流检测（电路安全防护）
电路在运行过程中，如果出现负载过载、线路短路、器件故障等问题，会导致电流急剧飙升，超出正常工作范围，极易烧毁元器件、损坏设备。
借助电流检测电阻可实时采集电流数据，当检测到电流超过预设安全阈值时，系统会判定电路出现异常，立即触发保护机制，切断电路输出、停止设备运行。
过电流检测用途示例：
马达过电流保护电路
（二）电流控制（设备功能调控）
很多智能设备需要依靠精准的电流数据实现动态调控。一方面，在DC-DC变频器电路中，可通过检测电抗器的锯齿波峰值电流，反馈给控制芯片，实现电压、电流的动态稳压调控；另一方面，三相电机、电动设备的稳定运行，需要精准把控电流的相位和导通时间。
通过电流检测电阻采集电机各相工作电流，将实时数据反馈至控制电路，可精准调节设备运行状态。该方案广泛应用于汽车电动助力转向（EPS）、家用空调、工业电机等精密设备中。
电流控制用途示例：

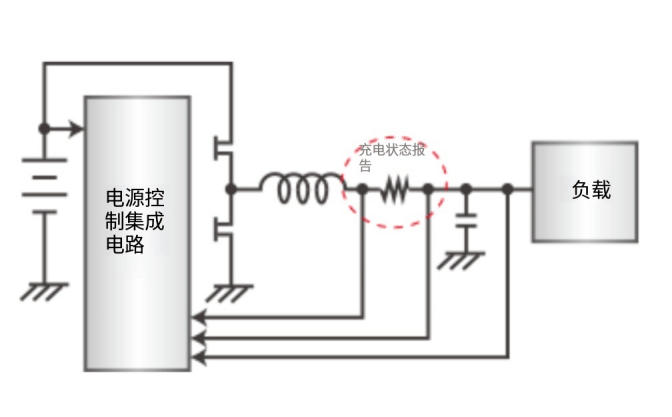

DC-DC转换器电路
（三）电流管理（电量与设备养护）
所有搭载充电电池的设备，通过检测电阻实时采集电池的电流和电压，计算电池剩余电量。系统还可以根据电流状态，优化电池充放电逻辑，延长电池使用寿命。
电流管理用途示例：
电流检测电阻的常用种类
常规电流检测的最优电压采样区间为几十mV~几百mV，既保证电压信号可检测，又能降低电阻功耗损耗，电流检测电阻普遍选用低阻值电阻，根据需要检测的电流值大小选择不同种类的电阻：
（一）大电流检测选型
针对几十安培（A）的大电流检测场景，需要极大程度降低电阻功耗和发热，需选用几毫欧（mΩ）的超小阻值电阻。行业主流选用金属板型、金属箔型低阻值电阻，这类电阻阻值精准、稳定性强、耐高温、功耗低，适配大电流持续检测工况。
（二）小电流检测选型
针对小电流检测场景，无需极致低阻值，一般选用几百毫欧（mΩ）至几欧姆（Ω）的电阻，该场景下普遍使用厚膜电阻。
大电流检测的关键注意事项
大电流工况下，电阻的阻值、布局、寄生参数都会影响检测的精度和电路安全性。为了减少电阻造成的损耗，要选用数毫欧的超低阻值电阻，并注意以下事项：
（一）电压端子的引出方法与布局要求
电流检测的核心是采集电阻两端的纯压差，但电路板上的铜箔走线本身存在微小阻值，若端子布局不合理，铜箔阻值会叠加到检测电阻上，导致检测数据失真。推荐电压端子从电阻电极焊盘的内侧中心位置引出。该方式可规避铜箔走线阻值的干扰，只采集检测电阻本身的电压差，最大程度保证电流检测的准确性。

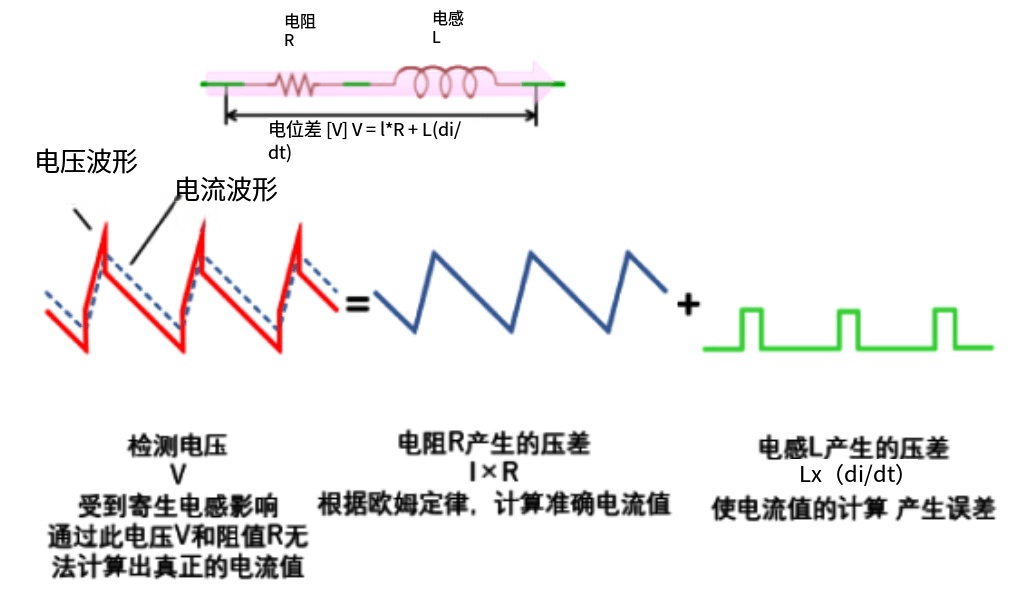

（二）低阻值电阻的寄生电感影响
电阻受寄生电感影响，电阻阻值越小、电路信号频率越高，寄生电感产生的阻抗就越大。直流电路的电流稳定，寄生电感几乎无影响，检测数据精准；但含有高频成分的锯齿波、交流波动电流，会同时产生电阻压差和电感压差，最终检测的总电压为两者之和，导致电流检测误差极大。
大电流、电流波动剧烈（di/dt大）的检测场景，优先选用超低电感的低阻值电阻，削弱寄生电感带来的检测误差。
两端子与四端子检测电阻
电流检测电阻主要分为两端子型和四端子型，核心区别在于电压、电流检测端子是否分离，适配不同检测精度与工况需求：

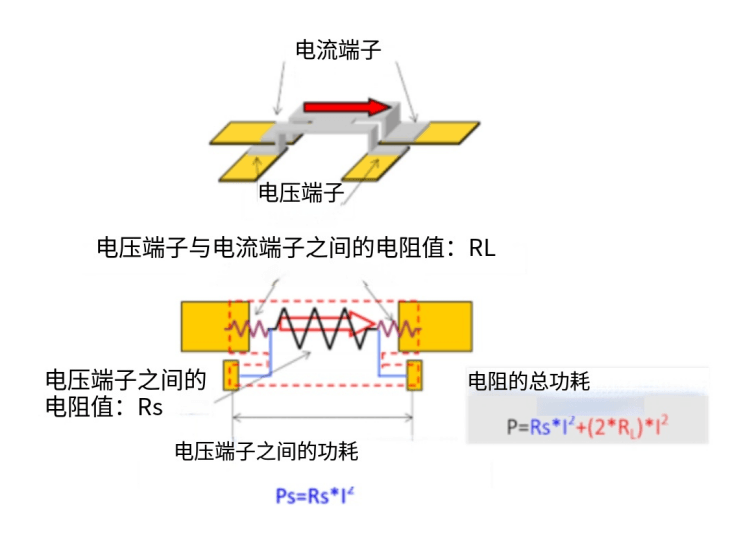

（一）四端子型电阻
四端子电阻将电流检测端子和电压检测端子分离，专属的电压检测端子可彻底规避走线、电极带来的阻值误差，检测精度远高于普通两端子电阻，是高精度电流检测场景的优选。
但该结构存在明显短板：端子分离的结构会在电压端子与电流端子之间形成额外阻抗，相比同规格两端子电阻，整体阻值更大。

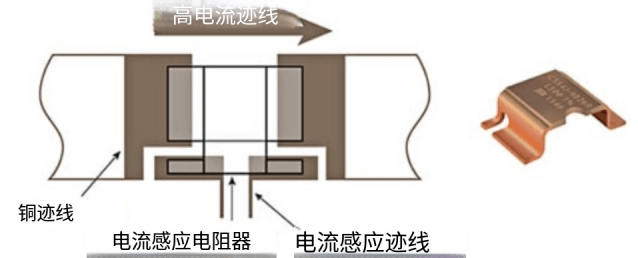

四端子分流电阻器实现高精度开尔文连接，检测连接紧邻分流电阻器
（二）两端子型电阻
普通两端子电阻并非精度不足，只要严格按照规范，从焊盘内侧中心引出电压采样线，规避铜箔阻值干扰，同样可以实现高精度电流检测，且具备功耗低、发热小、寄生电感小的优势。
电流检测电阻是设备安全防护、闭环电流调控、电池电量运维的核心传感载体。在新能源汽车、工控变频、消费电子锂电、服务器电源等产业不断升级的背景下，精细化的电流采样设计直接关系整机运行效率、使用寿命与运行安全性。
