解决电阻浪涌烧毁难题，3 套电路提升阻抗浪涌防护性能

时间：2026-07-14 阅读量：2

在消费电子、工业控制、电源、安防设备的EMC测试与量产过程中，浪涌冲击导致贴片电阻烧毁、阻值漂移，进而击穿后端IC是非常常见的可靠性故障。

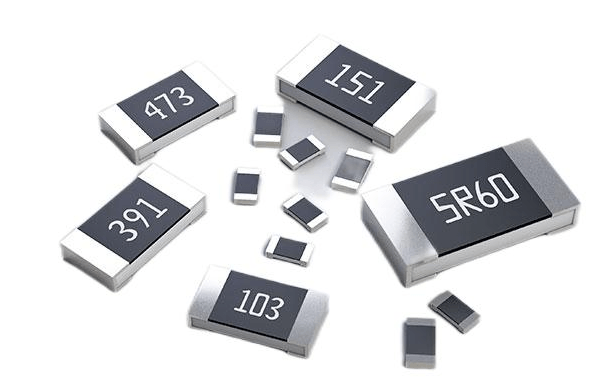

抗浪涌金属膜贴片电阻

什么是电路浪涌？

浪涌，简单来说就是瞬间施加在电路中的瞬态高压、大电流冲击，属于硬件电路里十分常见的电应力破坏源。

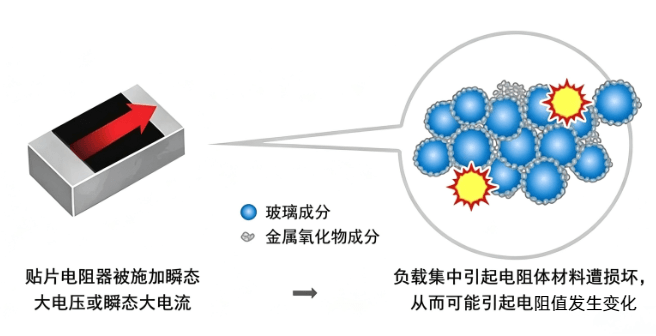

日常生活中设备插拔、继电器通断、电网雷击干扰、电机启停都会产生浪涌干扰。当普通贴片电阻承受超标浪涌电压/电流时，瞬间过载的电应力会直接破坏电阻膜层，会出现阻值漂移、开路烧毁等失效问题；一旦前端保护电阻失效，高压浪涌会直接冲击后端精密IC，造成芯片击穿、整机功能异常。

电路提升电阻抗浪涌性能的3种方案

想要降低浪涌带来的电阻失效问题，目前行业内有三种优化方式，主要的逻辑都是围绕着均匀分散电场、降低瞬时电应力展开：

1、选用高耐冲击专用电阻材料

普通厚膜电阻浆料耐受瞬时高压能力弱，抗浪涌电阻采用改良电阻浆料，材料本身耐瞬时过载能力更强，不易被脉冲高压击穿。

2、拉长电阻内部电极间距，平缓电位梯度

这是抗浪涌电阻最核心的结构优化手段。加宽电极间导通路径，让电压沿电阻体分布更均匀，电位下降斜率大幅放缓，避免局部电场集中击穿电阻膜。

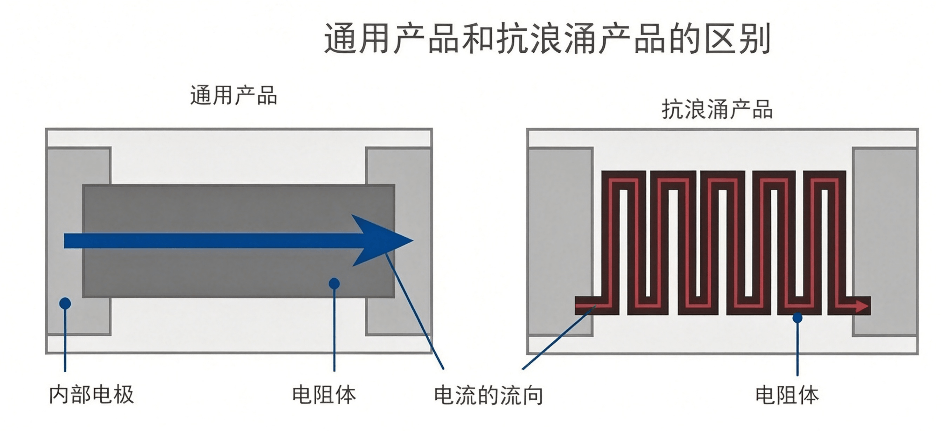

① 从内部结构图能直观看到差异：通用贴片电阻为整片平整电阻膜，两端电极电压集中在边缘区域；抗浪涌贴片电阻采用波浪迂回式电阻体，电极间的导通路径长，电位梯度平缓，对芯片的损坏程度小。

内部结构对比

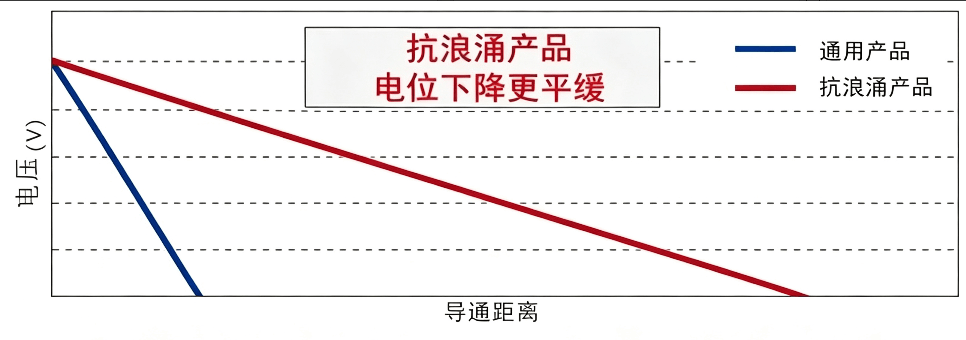

② 配套电位曲线清晰印证：同等电压冲击下，抗浪涌电阻电位下降更平缓，不会出现局部骤升骤降的强电场，从根源减少膜层烧毁风险。

3、选用更大封装尺寸贴片电阻

同系列下，封装尺寸越大，电极有效间距越长，可承受的浪涌电压、脉冲能量更高，抗冲击余量更充足。

不同封装尺寸对应的抗浪涌保证值如下：

抗浪涌贴片电阻工作原理

1.基础工作原理

抗浪涌贴片电阻本质依靠电阻自身阻抗特性，将瞬时浪涌大电流限制在安全区间，吸收脉冲冲击能量，阻挡高压浪涌向后级电路传导，起到前端保护作用。

2.和普通贴片电阻核心区别

顺海科技抗浪涌电阻选型服务

顺海科技深耕被动元器件供应，代理天二、丽智等品牌抗浪涌电阻，消费电子、工业控制、安防设备等不同浪涌等级设备，按需匹配对应耐压、功率、封装规格，为您提供成熟的电路防护方案。

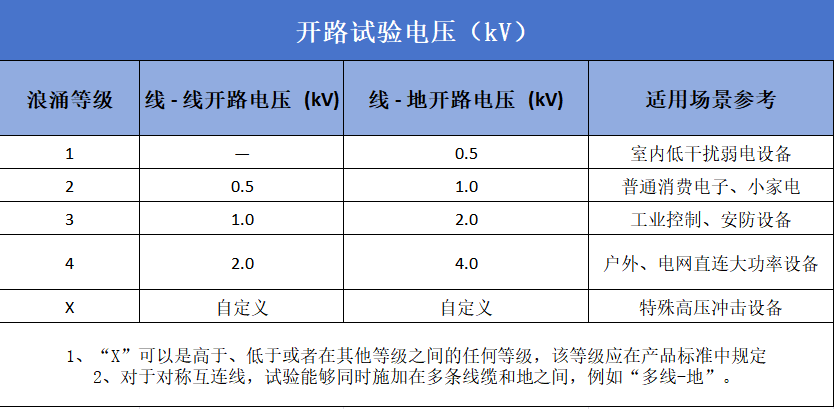

不同等级对应不同开路试验电压：

写在最后

电路浪涌是硬件产品失效、EMC认证失败的高频诱因，单纯加大普通电阻封装治标不治本，针对性选用结构优化的抗浪涌贴片电阻才是长效解决方案。

设计前期可根据产品GB/T 17626.5测试等级，匹配对应耐压、封装的抗浪涌电阻；如有选型、试样、批量供货需求，可联系顺海科技获取完整方案。
