干货收藏 | 一文吃透采样电阻，分清电流/电压采样电阻

时间：2026-07-10 阅读量：2

采样电阻的核心作用

采样电阻的核心作用是通过分压转换电路中的电流与电压，输出可供芯片、仪器识别的检测信号，承担电路信号采集、电流与电压实时检测的关键职能。本文将详细介绍采样电阻相关知识内容。

按照实际使用用途，采样电阻分为电流采样电阻、电压采样电阻两大品类，二者阻值区间、结构、适配场景差异明显：

安装在设备负载回路，依靠电阻两端产生的电压差值反向计算回路电流，分两种封装：

四端电流采样电阻

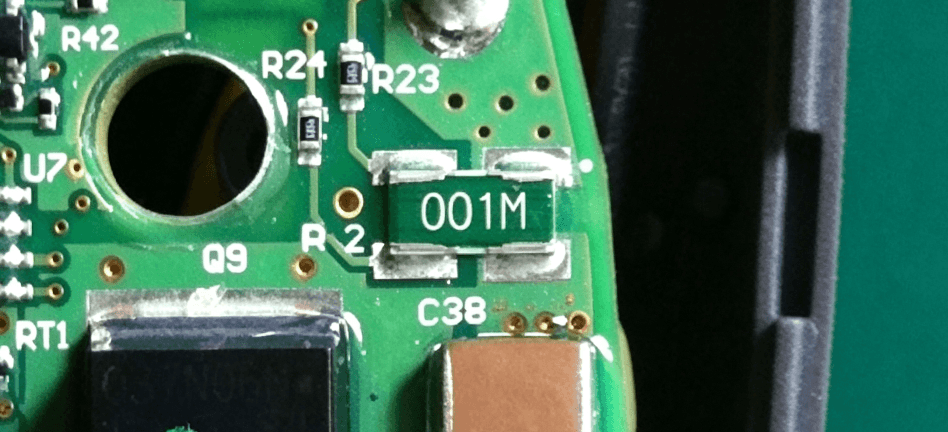

两端电流采样电阻

电压采样电阻是指在电路中用于测量电压大小的一种电阻。它通常被放置在被测电路的回路中，通过测量两端的电压差来计算电压大小。常见的有分压电阻与限流电阻两款：

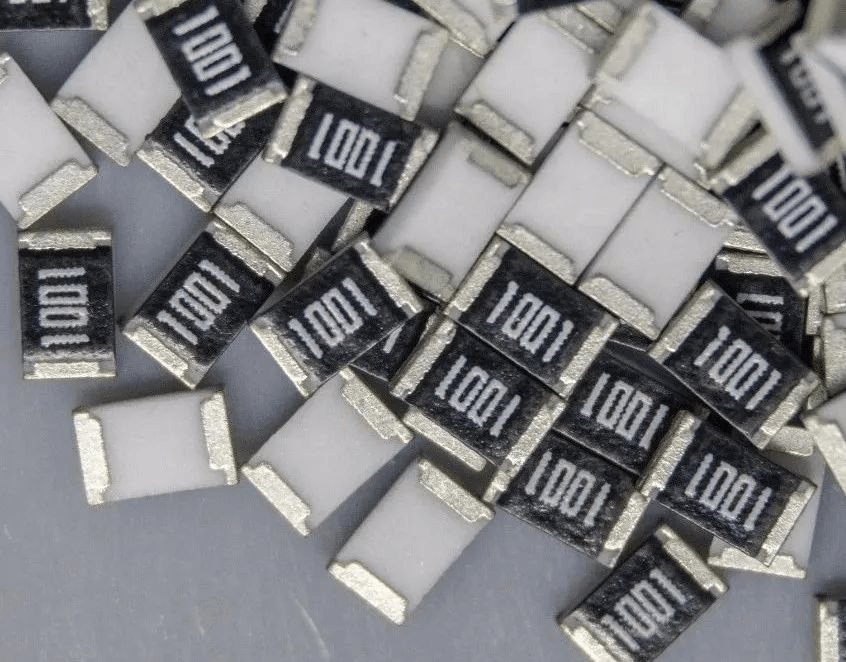

分压采样电阻

限流采样电阻

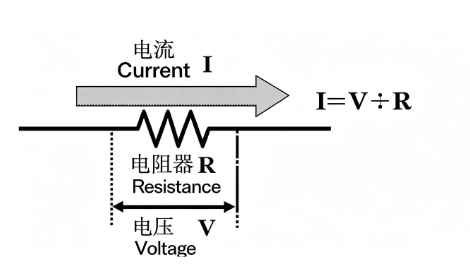

所有采样电阻的测量逻辑均基于欧姆定律，电流、电压采样分别对应两套计算公式：

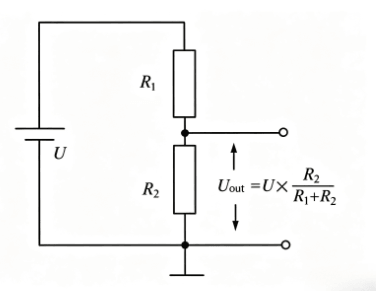

电压采样计算：采用分压公式U₂=U₁×[R₂/(R₁+R₂)]，通过电阻分压，将高压信号转化为可检测的低压信号，计算被测总电压。其中U1为被测电路的电压，U2为采样电阻两端的电压，R1为被测电路与采样电阻串联的电阻，R2为采样电阻的电阻值。

常规搭载于开关电源、电机驱动控制板、充电适配器等电路，完成持续的电流、电压监测，为电路保护、功率调控提供数据支撑。

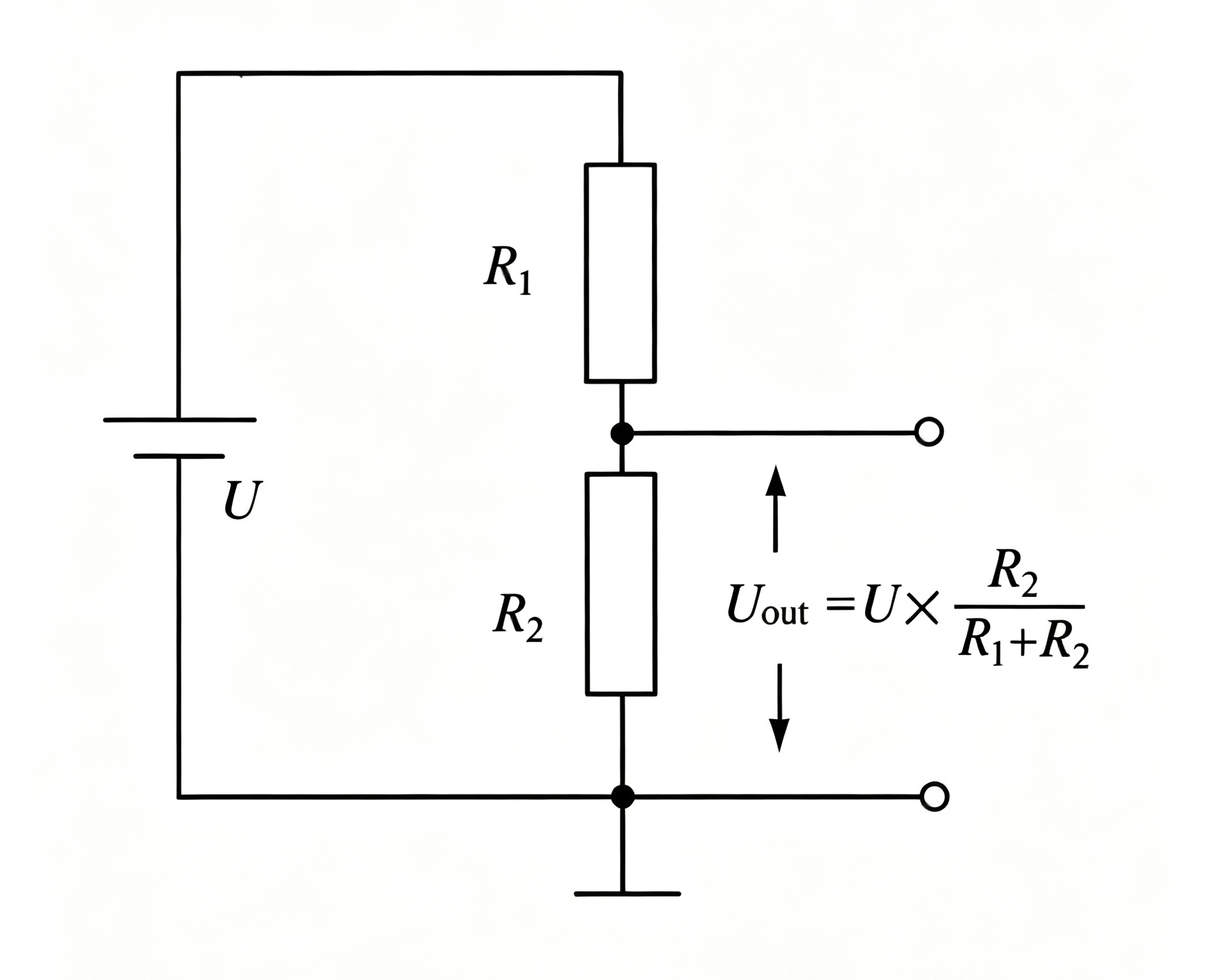

分压电路

采样电阻的测量精度、使用寿命受选型、布线、安装、工况多重因素影响，实操需要注意以下几点：

采样电阻属于基础被动元器件，核心价值是实现电路电流、电压检测与闭环控制。通过串并联、电桥等多种搭配方式，可拓展适配各类复杂电路需求。实际使用中，阻值、功率选型、布线布局、接线工艺等细节直接决定测量效果，遵循使用规范，以维持高精度、稳定的检测性能。
