厚膜贴片电阻为什么会硫化失效？失效机理与抗硫化技术分析

时间：2026-10-19 阅读量：5

某工厂的产线突然停了。

经排查，故障原因并非供电中断、程序故障或操作失误，而是一颗尺寸小于芝麻粒的贴片电阻发生开路失效：其阻值由标称10kΩ漂移至无穷大，导致电路板对应信号通路中断。

该电阻单体成本约0.5元，但生产线单日停机造成的经济损失约40万元。对失效电阻进行显微分析可见，其端电极表面存在黑色腐蚀产物，经确认，腐蚀源为硫元素。

硫元素广泛存在于自然环境与工业场景中，并非仅存于火山、温泉、化工厂区等特定区域。城市环境中，汽车尾气、橡胶制品（如轮胎硫化剂）、电缆护套、润滑油添加剂及部分塑胶材料中均含有硫成分；工业区、交通干道、矿区及化工场所周边，空气中硫化物浓度显著高于普通室内环境。

一、厚膜贴片电阻的硫化失效机理
厚膜贴片电阻是当前电子行业应用量最大的基础元器件之一，全球年出货量达千亿颗量级。其内部电极普遍采用银材料，凭借优异的导电性能与较低的加工成本，成为高性价比的电极方案。

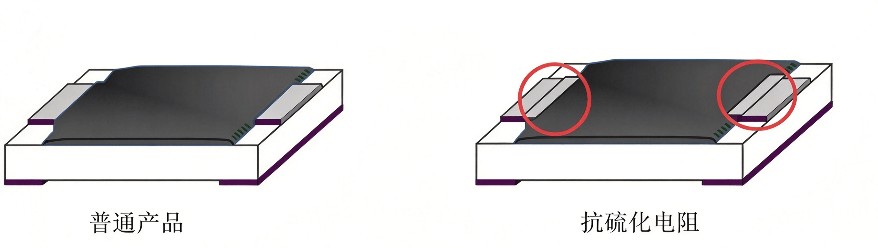

普通电阻与防硫化电阻的电极对比

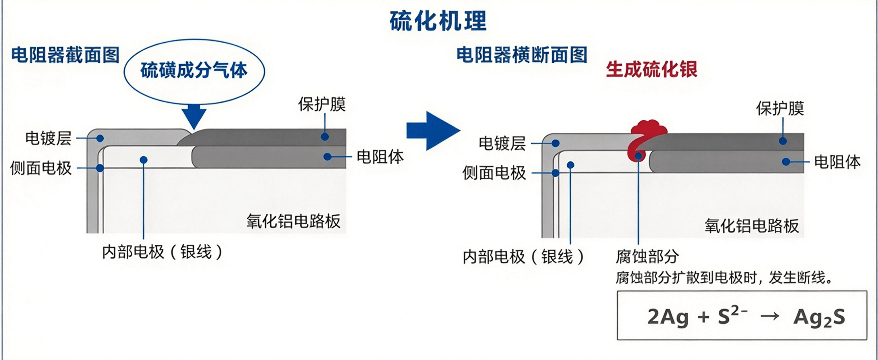

但银的化学特性决定了其易与硫发生反应，生成硫化银（Ag₂S，反应式：2Ag + S²⁻ → Ag₂S）。硫化银属于绝缘体，银电极受硫侵蚀后，会逐步转化为不导电的黑色硫化银，过程表现为阻值持续漂移，最终完全开路，造成电阻失效。

该失效模式具备较强隐蔽性：故障发生过程中电阻无冒烟、发热等外观异常，仅通过阻值检测才可确认失效状态。

从结构上看，厚膜贴片电阻外部设有保护膜及镍、锡镀层，理论上可将内部电极与外界环境完全隔离。但实际工艺中，保护膜与镀层之间存在微米级缝隙，气态硫化物可通过该缝隙渗入内部，接触银电极并引发硫化反应。

同时，硫化反应具备自加速特征：硫化银的体积大于纯银，生成后会进一步撑大保护膜与镀层间的缝隙，使更多硫化气体进入，加速失效进程，与“水体渗入建筑缝隙 - 结冰膨胀 - 裂缝扩大”的过程原理相近。

这一现象是典型的微小缺陷引发系统性故障的工程案例：微米级的工艺缝隙，最终可导致整条生产线停机。

二、主流抗硫化技术路径
针对厚膜电阻的硫化失效问题，行业主要通过材料替换、结构优化两类思路，形成三种主流技术方案：

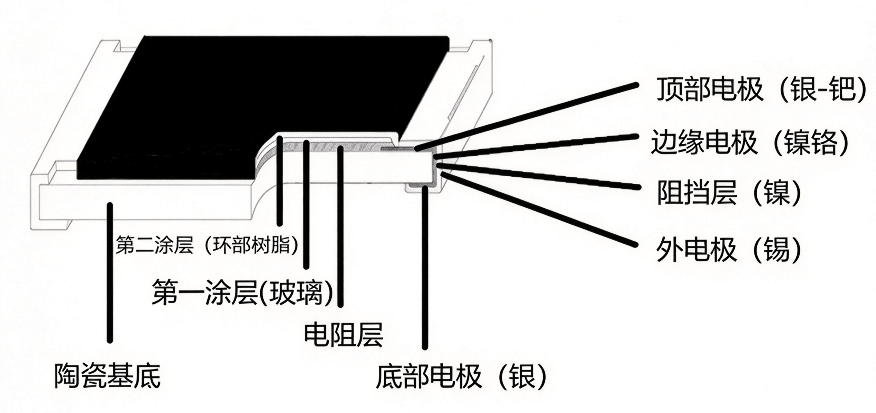

厚膜电阻结构

1、银钯合金电极方案
将纯银电极替换为银钯（Ag-Pd）合金电极。钯元素化学性质稳定，不易与硫发生反应，在银材料中掺入一定比例的钯后，电极抗硫化性能可显著提升。当钯含量达到20%以上时，电极在硫化环境中暴露上千小时，阻值变化率可控制在2%以内。

该方案的局限性在于钯属于贵金属，合金中钯占比越高，材料成本越高。

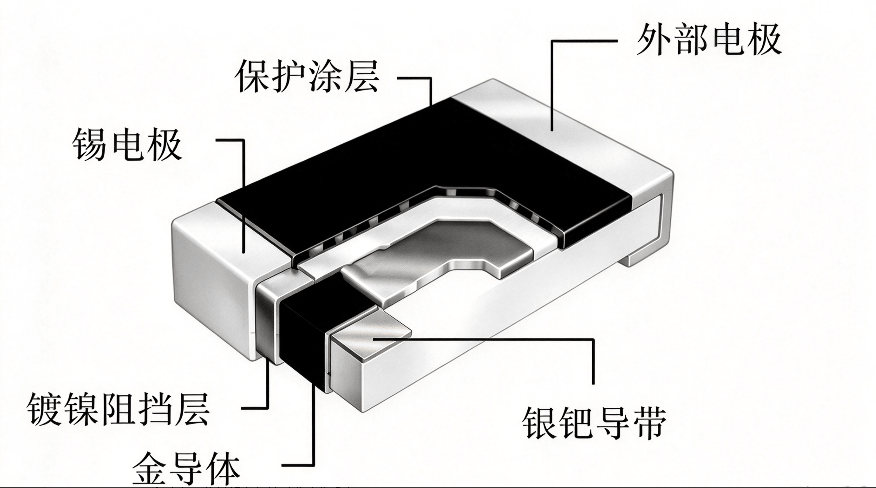

防硫化电阻结构

2、增设阻挡层方案
不改变电极主体材料，在银电极外部增加一层阻挡层，采用金、镍铬合金或特种树脂材料包覆银电极，阻隔硫元素与银的接触。例如ROHM的抗硫化电阻采用特种树脂材料替代金作为阻挡层，在保障性能的同时控制了成本。

3、结构优化密封方案
通过优化电阻本体结构实现防护，例如将二次保护层的边缘延伸至焊接端头下方，避免内部电极直接暴露于环境中。该方案不依赖贵金属材料，成本控制效果较好，但对制造工艺精度要求更高。

三、抗硫化电阻的适用场景与影响因素
普通消费电子场景通常无需配置抗硫化电阻。例如室内使用的手机等设备，环境中硫浓度极低，常规厚膜电阻即可满足可靠性要求。

但在高硫环境下，抗硫化性能是电路可靠性的必要指标：汽车电子领域，发动机舱内的ECU等部件长期接触尾气、机油蒸汽及橡胶管路释放的硫化物，环境硫浓度可达室内环境的数十倍；工业控制领域，应用于化工厂、矿区、油气田的设备，同样面临较高的硫化腐蚀风险。

此外，导热垫是易被忽视的硫化加速因素。据相关研究，部分设备投入使用1~2年后陆续出现电阻失效故障，失效电阻均表现为阻值增大、开路，且集中分布在导热垫边缘位置。

研究表明，失效原因并非导热垫本身含硫，而是导热垫具备吸附效应，会富集环境中的硫化物，使其周边硫浓度高于其他区域；叠加设备运行时的高温催化作用，电阻硫化反应速率显著提升。该现象体现了工程设计的关联性：散热方案的选型可能对元器件的环境可靠性产生预期外的影响。

写在最后
一颗贴片电阻，0402封装，长0.4毫米，宽0.2毫米。它太小了，小到在电路板上你根本不会注意它。但它如果发生失效，就会造成信号通路中断，甚至引发系统级故障。

抗硫化厚膜贴片电阻其核心作用是在含硫环境中延长电阻的可靠工作寿命。在万物互联的产业背景下，设备故障的经济成本与影响范围持续提升 —— 车载电子失灵、生产线停机、通信基站断联等故障造成的损失，远高于电阻单体的成本。
