六大维度对比：保险电阻与保险丝的不同之处

时间：2026-06-11 阅读量：5

基础认知：两款器件核心定义

1、保险丝（Fuse）：纯电路过载保护元件

单一功能安全器件，内部为纯金属熔丝结构，无电阻阻值、不参与电路分压限流，核心作用就是短路、超大过载电流触发熔断，直接切断整条回路，属于「一次性断路防护」。

2、保险电阻（Fusible Resistor）：电阻+保险二合一器件

复合型双功能元器件，本质是带熔断保护功能的贴片/插件电阻，自带固定阻值，常态下充当分压、限流、采样电阻使用；过载异常时快速熔断断开电路，兼具电阻电气特性+保险丝防护特性。

六大差异，一眼分清两款器件

1、本质

保险丝：专为熔断设计的低阻值导体

保险电阻：具有一定阻值的电阻器

2、功能属性

保险丝：只负责短路、大过载电流的断路防护，正常通电不消耗压降、不参与电路分压限流。

保险电阻：常态运行时，承担限流、降压、负载匹配，和普通电阻作用完全一致；电路过流、异常温升超标后，电阻基材发热熔断，断开支路做防护。

保险电阻常规类型&外观

3、熔断触发逻辑

保险丝：毫秒级极速熔断，短路瞬间立刻切断回路，阻止强电流击穿后端全部元器件；一次性损毁，断后无法复原。

保险电阻：熔断速度偏慢，依靠持续高温熔化电阻本体，同样一次性损毁，熔断后必须整颗更换。

4、常态电路作用

保险丝：串联主干供电线路，只做通路，不改变电路电压、电流参数

保险电阻：串联支路电路，降低支路电压、限制支路电流，优化电路负载

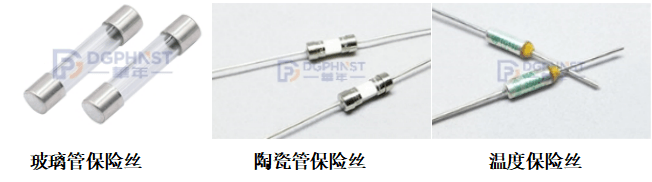

保险丝常规类型&外观

5、损坏更换&成本

保险丝：规格通用、价格极低、更换简单，标准化型号多

保险电阻：阻值定制化强、型号细分多、采购成本更高，更换必须匹配原阻值

6、耐受工况与寿命

保险丝：耐浪涌差、抗冲击弱，适合主干高压、大功率供电回路

保险电阻：耐高温、抗小幅波动、抗温升能力强，适配电路板次级支路

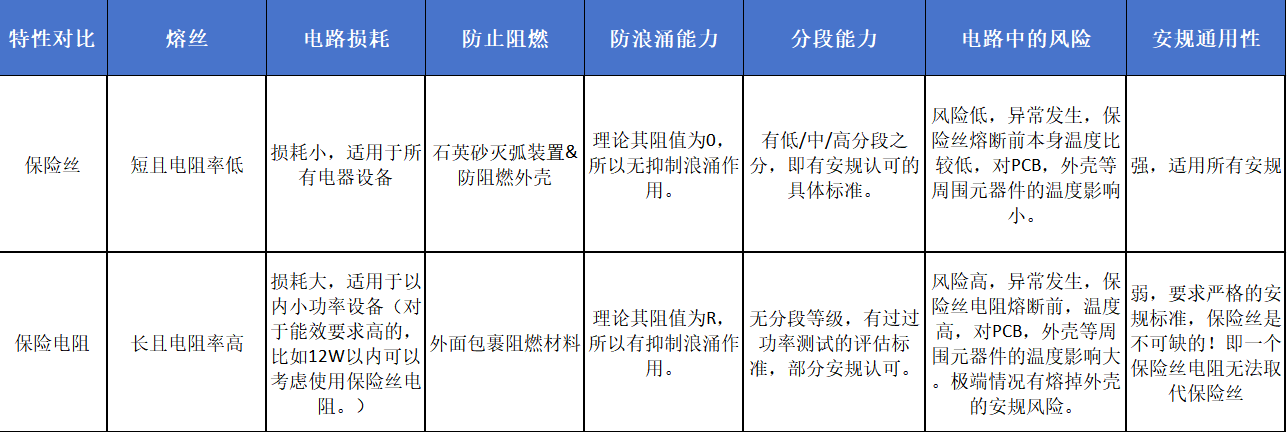

保险丝与保险电阻特性对比简表：

适配场景

1、优先选用保险丝场景

家电AC输入端、开关电源进线端、锂电池总回路、工业工控主干供电、大功率设备总控电路；需求为极速切断短路电流、整机一级防护，首选普通保险丝、慢断/快断保险丝。

2、优先选用保险电阻场景

PCB板次级供电支路、LED驱动电路、小家电控制板、芯片辅助供电、负载限流电路；既要电阻降压限流，又要支路过载防护、节省PCB器件空间，直接选用保险电阻。

行业高频误区：能不能互相替换？

先说结论：严禁无条件互换代用！

保险电阻替换保险丝：自带阻值分压，线路电压压降超标，后端芯片供电不足、设备黑屏死机；
保险丝替换保险电阻：丢失限流降压功能，支路电流直接超标，后端芯片、电容批量烧毁，失去支路限流防护；

写在最后

一句话概括核心：保险丝专职保命断电路，保险电阻兼顾工作+防护！

二者外观相似、功能重合度高，但电路作用、电气参数天差地别，新手选型切勿凭外观判断。
