电阻/电容、电感、二极管怎样区分正负极？附实物图解

电阻、电感、电容、二极管等基础元件里，极性区分是电路焊接、组装与调试的基础实操要点，也是最容易出错、引发电路故障的环节，阻容感极性特性差异极大。

4大元件极性总览

·电阻：无正负极，不分方向，任意焊接、正反接入电路都不影响性能；

·电感：常规无正负极，普通绕线、磁珠、功率电感无需区分；仅特殊耦合、带屏蔽差分电感有相位区分，无正负极；

·电容：分有极性/无极性两类，陶瓷、薄膜、独石电容无极性；铝电解、钽电容、固态电容必须区分正负极，是电路故障的核心源头。

·二极管：普通二极管，有色环一侧为负极；贴片二极管，有色带或凹槽的一端为负极；发光二极管，双方法精准辨别，引脚较短的一端为负极；金属电极面积更大的一侧为负极。

电阻：不用区分正负极

1、核心原理

电阻是纯耗能元件，核心功能是限流、分压、负载，电气特性双向对称，电流从任意一端流入流出，阻值、功耗、精度完全一致，不存在方向性。

2、全封装通用

无论是直插色环电阻、水泥电阻、功率电阻、0402/0603/0805贴片电阻，全部没有正负极、正反引脚区别。

很多人看到电阻有色环、有数字丝印，误以为有标识就有方向。其实色环只是标识阻值、误差，丝印只是参数标注，和极性、方向没有关系。

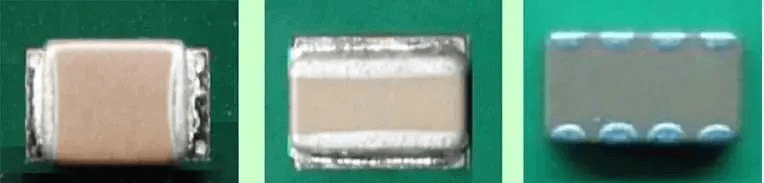

片式电阻（无极性）

电感：无正负极，仅少数需区分相位

绝大多数电感和电阻一样，双向通用、无极性，仅少数特殊品类有相位要求，不存在正负极接反出现炸机的情况。

1、常规电感：完全无极性

普通绕线电感、工字电感、贴片叠层电感、功率电感、磁珠等通用电感，电气结构双向对称，正反接入电路后，电感量、直流阻抗、饱和电流、滤波性能参数完全一致，不会对电路工作造成影响。

绕线贴片电感

2、特殊电感：无正负极，仅区分相位

仅有耦合电感、高频变压器、差分屏蔽电感、共模电感，需要区分同名端与相位，但这是相位差异，并非正负极！相位接反只会导致滤波效果变差、耦合效率降低、EMC干扰超标，不会出现炸机、短路等硬性故障，安全性远高于电容极性接反。

共模电感

电容：需要严格区分正负极

电容是三大基础元件中唯一存在极性、接反会永久损坏器件、引发电路故障的元件，也是焊接翻车、样机调试失败、批量产品不良的根源。

核心原则：无极性电容随意焊，有极性电容必须严格区分正负，绝对不能接反。

1、无极性电容，无需区分

常见：陶瓷电容、独石电容、薄膜电容、CBB电容、云母电容

特征：器件本体无任何±标识、无长短引脚，体积小巧，多用于高频滤波、耦合、振荡电路，双向耐压一致，无极性要求。

陶瓷电容

瓷片电容

2、有极性电容（必须区分正负）

常见：直插铝电解电容、贴片铝电解、钽电容、固态电容

这类电容内部为氧化膜介质结构，具备单向耐压特性，正向加压储能，反向加压会直接引发漏电、击穿、发热、鼓包甚至爆炸，是硬件调试的高危器件。

①直插铝电解电容

识别口诀：长正短负，深色为负；

引脚判断：引脚更长=正极，引脚更短=负极；

壳体判断：电容外壳印有白色/灰色负号条纹、“-”标识的一侧为负极，另一侧为正极；

PCB对应：PCB焊盘上印有半圆、阴影、“-”符号的位置，对应电容负极。

直插式电容（灰色区域或短脚为负极）

②贴片钽电容（极易焊反）

钽电容极性和铝电解电容完全相反！

识别口诀：钽电容标线为正，无标为负

器件本体带有横杠、色带、“+”标识的一端为正极，无任何标记的一端为负极。

钽电容（有色带一端为正极）

③贴片铝电解/固态电容

顶部有“+”字符、凸起标识的一端为正极；侧面印有深色条纹、“-”符号的一端为负极

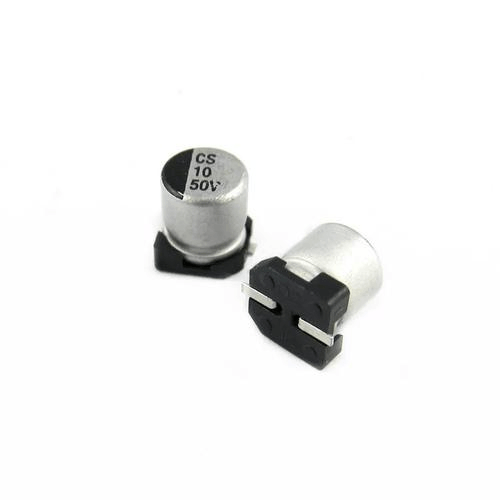

贴片铝电解电容

3、分不清极性怎么办？

如果遇到引脚磨损、标识模糊无法识别，严禁直接上电试机！

精准检测方法：使用万用表直流档测试：正向漏电阻极大、反向漏电阻极小，以此来判断正负极。

极性接反的危害

致命误区：很多人觉得电容偶尔接反，通电瞬间断电就不会有问题。事实恰恰相反，有极性电容只要反接，必然存在隐患，只是故障显现时间不同。

·低压场景（5V/12V）：不会瞬间炸机，但电容会持续轻微漏电、发热，电路纹波变大、稳定性变差，寿命大幅缩短；

·高压场景（24V/48V及以上）：电容快速鼓包、漏液、炸裂，瞬间短路，烧毁周边电阻、芯片、PCB走线；

·钽电容场景：反向耐压极低，轻微反压即可直接击穿烧毁，损坏率100%。

二极管

普通二极管：有色环一侧为负极

普通二极管是最传统的二极管款式，这类二极管的外壳表面会印有一圈浅色色环，带有色环的一侧对应的引脚为负极，另一侧无标记的引脚为正极。

贴片二极管：有色带或凹槽的一端为负极

贴片二极管体积小巧、无外露长引脚，辨别标记与直插款不同，主要依靠壳体标识区分正负极。

常规贴片二极管的矩形外壳上，会印有浅色色带或预留凹陷凹槽，无论是色带标识还是凹槽设计，带有标记的一端统一为负极，另一端为正极。

发光二极管：双方法精准辨别

发光二极管（LED）的辨别方式分为外部引脚观察和内部结构查看两种，双重方法可精准规避判断误差。

第一种是引脚辨别法，也是最常用的便捷方法：引脚较长的一端为正极，引脚较短的一端为负极。

第二种为内部结构辨别法，适用于引脚被裁剪、无法通过长短区分的情况。透过发光二极管的透明外壳，可以清晰看到内部的两片金属电极，金属电极面积更大的一侧为负极，面积较小的一侧为正极。

写在最后

元器件基础看似简单，却是硬件调试、批量生产中最高频、最低级、最致命的故障点。所有电路焊接翻车、调试疑难故障，先查有极性电容极性，大概率能解决问题！
