干货收藏 | 贴片电阻9大封装、功率耐压、精度阻值速查表

时间：2026-06-23 阅读量：2

贴片电阻封装尺寸功率对照表

贴片电阻主流封装规格共9种，分为英制、公制两套标注体系，两种规格型号均采用四位数字编码标识。

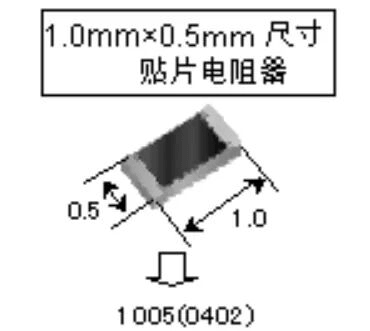

日常行业提及的0201、0402、0603、0805、1206、1210、1812、2010、2512均为英制封装代码，计量单位为英寸；另一套为公制标注，计量单位为毫米。

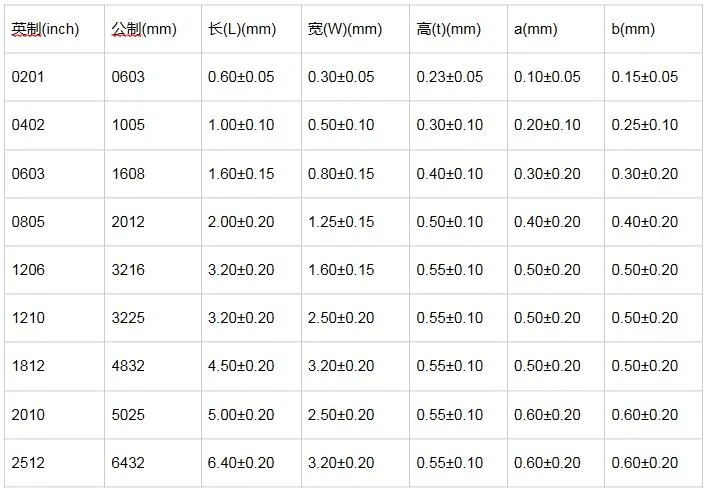

贴片电阻封装英制和公制关系及详情尺寸对照表：

贴片电阻功率对应关系：

补充说明：封装尺寸越大，可承载功率、耐压上限越高，小尺寸0201多用于小型便携设备，2512大功率封装适配电源、大功率负载电路。

行业通用字母区分阻值误差，最常用两类：

除此以外还有±2%、±10%精度电阻，市面使用占比较少。

标准贴片电阻阻值区间：0R（零欧电阻）~100MΩ，覆盖电源、信号、上拉下拉、限流、分压全场景电路需求。

贴片电阻能全面替代传统直插电阻，成为PCB主流器件，核心优势如下：

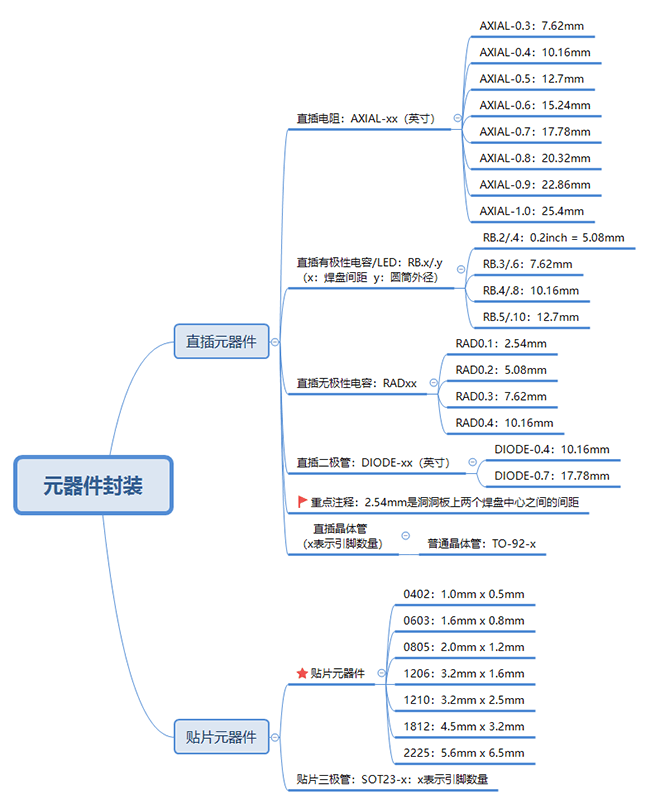

封装大致分为两类：DIP直插式和SMD贴片形式。

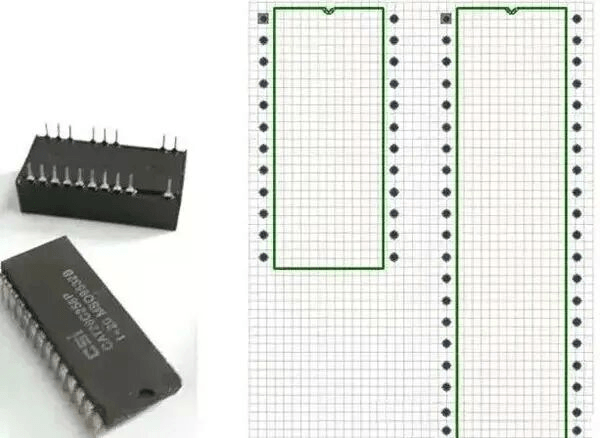

直插式元器件封装的焊盘一般贯穿整个电路板，从顶层穿下，在底层进行元器件的引脚焊接，如图所示。

贴片式的元器件，指的是其焊盘只附着在电路板的顶层或底层，元器件的焊接是在装配元器件的工作层面上进行的。

贴片电阻的封装、功率、耐压、阻值精度等参数相互配合，是电路设计和器件选型的核心参考。

相比老式直插电阻，贴片电阻整体性能更好，现已成为电子电路主流无源元件。如今电子产品不断往小巧、精密、高频、量产化方向发展，吃透贴片电阻参数、分清各封装适用场景，能减少电路故障，提升产品稳定度与使用寿命。
