LED驱动采样电阻选型干货—— 性能、场景适配度对比

时间：2026-10-27 阅读量：5

当前LED照明行业成本管控压力持续存在，BOM成本已细化至单颗元器件层面。部分研发与采购环节为压缩成本，在恒流采样电阻选型中选用价格更低的普通厚膜电阻，批量出货后易出现多类质量问题：如同批次灯珠亮度与色差一致性差、高温环境下电流漂移、长期使用后光衰超标等，导致返修率上升。叠加售后与人工成本后，整体成本反而升高。

恒流采样是LED驱动的关键环节，采样电阻的精度与稳定性直接决定输出电流的一致性，最终影响整灯光效、色温、使用寿命及售后成本。如何在保障基础性能的前提下实现综合成本优化，是行业普遍关注的问题。顺海科技代理的合金采样电阻中，大部分型号均针对LED照明场景完成性能适配，可覆盖从消费类照明到工业级照明的多元选型需求，为行业成本优化提供了成熟的器件选型方向。

一、采样电阻对LED驱动性能的影响机制
LED恒流驱动的工作原理为：串联在回路中的采样电阻产生压降，反馈至控制IC，进而实时调整输出电流，核心关系为：输出电流 = 基准电压 / 采样电阻阻值。

由该关系可知，电阻的参数波动会直接转化为输出电流偏差，主要体现在三个方面：

精度偏差：同批次电阻阻值不一致，导致灯具间亮度、色温存在差异，影响出厂良率
温度漂移：电源内部温升引发阻值变化，使输出电流偏离设计值，加快灯珠光衰速度
老化漂移：长期通电后阻值持续偏移，导致产品寿命后期性能下降，售后返修量增加

部分成本优化方案仅关注元器件采购单价，未充分考量上述三项参数波动产生的隐性成本，实际优化效果不及预期。

二、普通厚膜采样电阻与合金采样电阻的性能对比
本次对比以LED驱动常用的毫欧级采样场景（1206封装、1%精度、200mΩ）为基准，从以下核心维度展开。

1.温度稳定性：温漂性能差距明显
LED驱动电源通常密闭于灯壳内部，环境温度较高，叠加电阻自身发热，温度漂移是影响电流精度的主要因素。

普通厚膜电阻：温度系数（TCR）普遍在±200ppm/℃以上，低价物料可达±500ppm/℃
锰铜合金电阻：TCR可控制在±50ppm/℃以内，优级型号可低至±20ppm/℃

以环境温度从25℃升至75℃、温升50℃为例测算：

普通厚膜电阻阻值漂移约±1%，对应输出电流偏差±1%
合金电阻阻值漂移约±0.25%，对应输出电流偏差仅±0.25%

在商业照明、教育照明等对色温一致性要求较高的场景中，温漂性能的差异会直接影响产品良率与性能表现。

2.长期可靠性：老化性能差异显著
长期老化性能是最易被忽略、但对售后成本影响较大的一项指标。

普通厚膜电阻：膜层结构长期通电发热后易出现氧化、结晶现象，1000小时满负荷老化后阻值变化约±0.5%，年老化率超过±0.5%
合金采样电阻：采用均质金属合金材质，晶格结构稳定，6000小时满负荷老化后阻值变化≤0.1%，年老化率低于0.1%

按3年产品寿命估算，普通厚膜电阻累计阻值漂移可超过±1.5%，合金电阻则低于±0.3%。对于承诺3年、5年质保的工业照明、户外照明项目，该差异会对售后返修成本产生较大影响。

三、LED应用场景选型参考
成本优化需结合应用场景匹配对应器件，而非单纯选用最低或最高规格产品，以此实现综合成本最优。以下整理三类典型LED驱动场景的选型方案，可供参考复用。

场景1：商用室内照明（面板灯、筒灯）

电流范围：300mA~1A
核心诉求：亮度一致性较好，返修率可控，对成本较为敏感
选型建议：选用锰铜体系合金采样电阻，1%精度，TCR≤±50ppm/℃，功率预留50%余量
落地说明：采用1206、2512等标准封装，可完全兼容现有PCB布局，无需改版即可直接替换

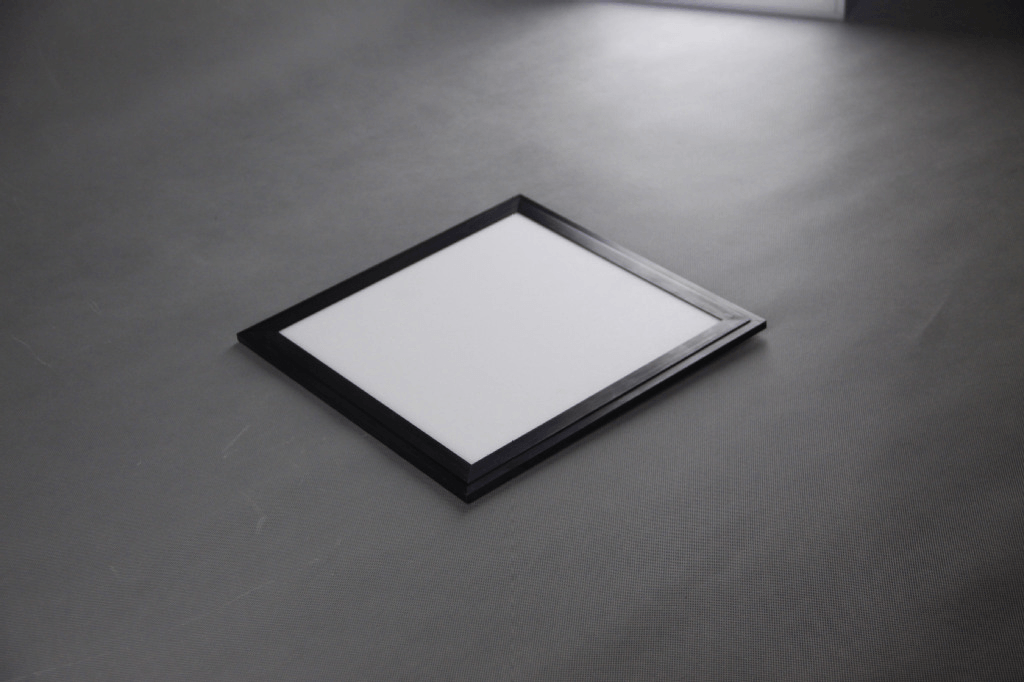

LED面板灯

顺海科技代理的锰铜系合金电阻覆盖全系列标准封装与常规阻值，常备大量现货，供应稳定，可直接匹配此类商用照明的批量替换与量产需求，同时支持小批量试产与样品测试。

场景2：工业/户外照明（投光灯、路灯）

电流范围：1A~5A
核心诉求：高温环境下性能稳定，耐浪涌冲击，长寿命、低返修
选型建议：选用镍铬体系合金采样电阻，1%精度，TCR≤±20ppm/℃，功率预留100%余量
成本说明：此类项目售后维护成本较高，户外、高空作业的人工成本远高于器件本身采购成本。采用合金电阻可大幅降低采样环节失效引发的故障，5年质保期内采样相关返修率可降低80%以上，综合成本更优

场景3：低成本消费类照明（球泡灯、灯带）

电流范围：100mA~300mA
核心诉求：成本优先，对一致性要求相对宽松
选型建议：可保留普通厚膜电阻选型，但精度不建议低于5%，功率需预留充足余量
注意事项：即便以成本为核心诉求，也不建议选用精度低于5%的电阻，否则同批次产品色差将超出合理范围，不利于产品质量稳定

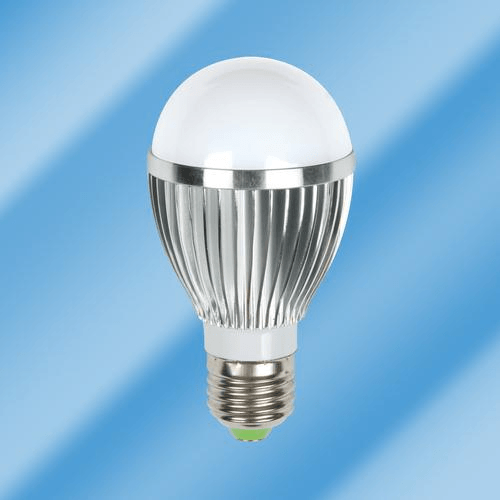

LED球泡灯

四、选型参考计算公式
设计阶段可参考以下公式进行参数匹配，减少反复试错：整灯电流偏差=电阻精度偏差+温漂偏差+ IC基准偏差

若要求电流偏差在±3%以内，选用1%精度电阻即可满足；若要求电流偏差在±5%以内，5%精度电阻可覆盖需求。

五、老化测试对比与综合成本测算
本次测试以行业通用的200mΩ采样电阻为对象，测试条件为85℃环境温度、满负荷连续通电1000小时，对比结果如下：

测试项目	普通厚膜电阻	锰铜合金电阻
初始阻值平均偏差	±0.8%	±0.3%
1000小时后阻值变化	+0.42%	+0.08%
75℃工作下电流偏差	+1.1%	+0.22%
单颗单价（10k批量）	0.035元	0.048元
10万台采购总差额	-	+1300元
预估3年采样相关返修率	约2%	约0.3%
预估售后成本差额	-	-约8000元

综合测算：10万台生产规模下，合金电阻采购成本增加1300元，对应售后成本可降低约8000元，综合成本净减少约6700元；同时可同步提升生产良率，降低长期质量风险。

写在最后
LED驱动的成本优化，并非单纯选用更低成本的物料，而是在核心性能与全周期综合成本之间寻求平衡。恒流采样作为影响整机品质的关键环节，器件采购成本的小幅压缩，可能引发更高的售后成本支出。

以工业级合金采样电阻替代普通厚膜采样电阻，是以小幅采购成本增量，提升产品一致性、降低长期运行风险的可行方案。顺海科技可针对不同规模的LED照明项目提供免费样品测试、专业选型指导与稳定批量供货服务。

若项目正在开展成本优化工作，可从采样电阻这类关键小器件切入，评估综合成本优化空间。
