投产1年后电阻突然开路！贴片电阻硫化失效如何解决？

贴片电阻硫化失效：隐蔽的可靠性隐患

在工业控制、安防电源、车载电子、智能电表等项目批量生产售后故障里，有一种隐蔽又棘手的问题：贴片电阻硫化失效。

这个故障不具备即时爆发性，常规出厂很难检测到，多是在产品老化测试、投放市场半年至1年后逐步显现，具体表现为电阻阻值漂移、端口开路、设备间歇性死机等异常现象。追溯根源，不少案例最终指向贴片电阻银电极与含硫气体发生化学反应，生成高阻硫化银。这种失效具备延迟性、偶发性，一旦大批量爆发，带来返工召回损失不可小觑。

一、什么是贴片电阻硫化失效？

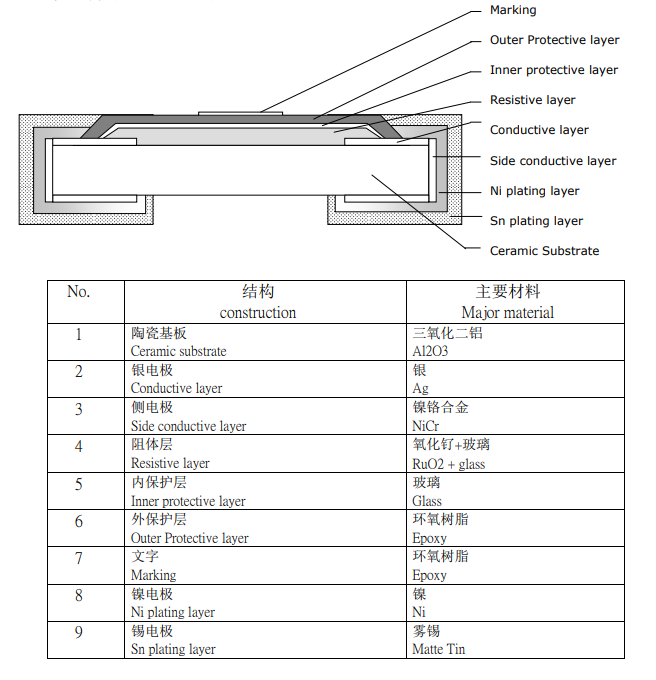

常规厚膜贴片电阻端头电极结构一般分为三层：内层银电极、中间镍阻挡层、外层锡镀层。

当产品所处环境含有硫化氢、二氧化硫等含硫腐蚀性气体，气体可透过镀层微小缝隙接触到底层银电极。银和硫发生化学反应生成硫化银。硫化银属于高电阻率物质，随着硫化反应不断扩散，电阻端头导电截面积不断缩小，阻值逐步向上偏移，严重时直接电阻开路，电路板功能失效。

硫化失效有两个典型特征：

滞后失效：出厂检测完全合格，产品运行数月甚至12年后才出现故障；

环境相关性强：工厂工业区、煤矿、温泉、畜牧养殖场、户外湿热环境、橡胶、建材周边硫污染源，故障率会明显升高。

二、贴片电阻硫化失效高发场景

硫化失效并非个别产品的偶发问题，而是多行业通用的可靠性风险，高发场景主要分为五类：

• 户外工业设备：长期暴露在露天、工业污染环境中，空气湿度与腐蚀性气体含量较高，加速电阻硫化反应；
• 智能水务燃气设备、智能电表：设备部署周期长、运维周期久，多安装在户外、井下、箱体密闭环境，易积累腐蚀性气体；
• 车载电子与工程机械电控设备：工况环境复杂，温差变化大、湿气重，周边污染源复杂，长期运行易诱发硫化失效；
• 楼宇消防、安防报警设备：多为长期待机、密闭安装模式，机箱内部空气流通差，腐蚀性气体易滞留累积；
• 电池管理系统BMS、储能电源设备：设备生命周期长，密闭腔体结构易积聚微量腐蚀性气体，长期使用逐步引发电阻硫化故障。

简单总结：只要你的产品生命周期长、密闭机箱、户外部署、靠近硫污染源，就必须提前评估贴片电阻硫化失效风险。

三、贴片电阻硫化失效如何解决？

目前行业内已形成多套成熟的硫化防护方案，涵盖元器件选型、电路板防护、结构优化、环境整改等多个维度，各方案适配场景、防护效果、落地成本差异明显，可根据项目量产需求、使用工况针对性选用。

方案一：选型抗硫化贴片电阻

抗硫化贴片电阻针对普通电阻的结构短板完成优化升级，通过加厚镍阻挡层、优化表层防护配方，彻底阻断含硫气体接触底层银电极的通道，从硬件结构层面规避硫化反应发生。

该方案落地改动量最小，无需大幅调整PCB布局与整机结构设计，适配批量量产项目，防护稳定性高、长期可靠性强，是工业、储能、安防等高可靠产品的优选方案。唯一短板为物料采购成本相较于普通厚膜贴片电阻略有上浮，综合防护性价比在各类方案中优势突出。

适配场景：智能电表、BMS储能系统、户外工控设备、消防安防设备等长寿命、高可靠要求产品。

方案二：PCBA电路板三防涂覆防护

通过在成品电路板表面喷涂三防漆，形成隔离防护膜，阻隔外界腐蚀性气体接触元器件表面，实现基础防护效果。

该方案仅能作为辅助防护手段，无法彻底杜绝硫化问题。受工艺限制，三防涂层存在细微针孔，且长期高温老化、湿热环境运行后，涂层易出现开裂、脱落失效，同时无法解决元器件本体内部的气体渗透问题，仅能延缓硫化进程，不能从根源规避风险。

方案三：整机机箱密封结构优化

通过在机箱加装密封胶圈、优化箱体拼接结构，减少外界腐蚀性空气进入电路板腔体，降低硫化腐蚀概率。

该方案落地局限性较强，一方面整机完全密封难以实现，无法彻底隔绝气体渗透；另一方面机箱内部的橡胶配件、线缆材质可能自主释放微量硫元素，密闭环境会导致内部硫气体浓度累积，反而加速电阻硫化腐蚀，防护效果不稳定。

方案四：无银电极电阻替换

摒弃传统银电极结构，选用钯银、铂金电极或薄膜电阻系列产品，彻底消除银硫反应的基础条件，从根源杜绝硫化失效问题。

该方案防护效果极佳，但落地成本偏高，物料采购价格高，部分特殊阻值型号选型周期、交付周期较长，多用于军工、医疗等高端高可靠性项目，不适用于民用批量量产产品。

方案五：终端使用环境整改

通过改善设备部署环境通风条件，将电路板核心组件远离橡胶、沥青、建材等硫释放源，降低环境硫含量，减少腐蚀风险。

该方案可控性最差，设备终端使用场景由下游客户掌控，厂商无法全程管控环境条件，仅能作为配套优化手段，无法单独依靠该方案解决批量硫化失效问题。

写在最后

贴片电阻硫化失效属于慢性可靠性隐患，前期隐蔽、后期损失巨大。与其故障爆发之后返工维修，不如在选型阶段，做好硫化风险预判，优先采用抗硫化贴片电阻方案，从源头规避阻值漂移、开路失效问题，大幅提升整机长期可靠性。
