分流器电阻是什么？怎么计算？

随着双碳目标的推进，新能源接入比例不断提升，节能降耗已成为工业设备、消费电子领域的发展趋势。众多厂商选择变频电机方案，削减设备运行驱动环节的电能损耗。

整机功率的不断攀升，让过流保护等安全设计越来不可忽视。在电机驱动电路、电池保护电路中，分流电阻承担着电流采样检测的重要功能。作为深耕低阻精密电阻领域的技术通路公司顺海科技，聚焦新能源、工控变频、锂电储能等核心场景，针对大电流高精度采样需求，为客户提供高稳定、高精度的电流采样解决方案，支持定制化参数开发需求。

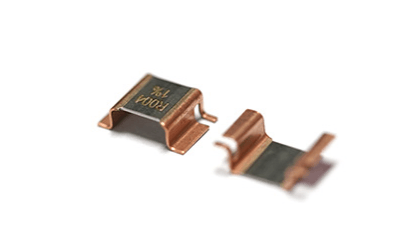

毫欧电子低阻值分流器

什么是分流器电阻？

分流器电阻属于高精度、低阻值电阻器，核心原理基于欧姆定律。当主回路的电流流过分流器电阻时，电阻两端会产生微小的电压压降。后端MCU采样电路采集这个电压信号，反向换算出回路当中的实际电流大小。

分流器电阻大多采用四线开尔文接线方式，引线电阻带来的测量误差能够被有效消除。目前分流器电阻广泛应用于新能源BMS、变频器、工业电源、锂电池保护板、车载电控设备等需要实时监测回路电流的场景。市场上不少成熟型号，例如毫欧电子外折脚4026封装的HoVBS-5W-4mR-1%（4mΩ，±1%精度，5W功率，温漂±50PPM），就是专为这类大电流采样场景开发。

分流器电阻的工作原理

分流器电阻采样电流的底层逻辑是：电流经过电阻元件，就会在电阻两端生成电压差。

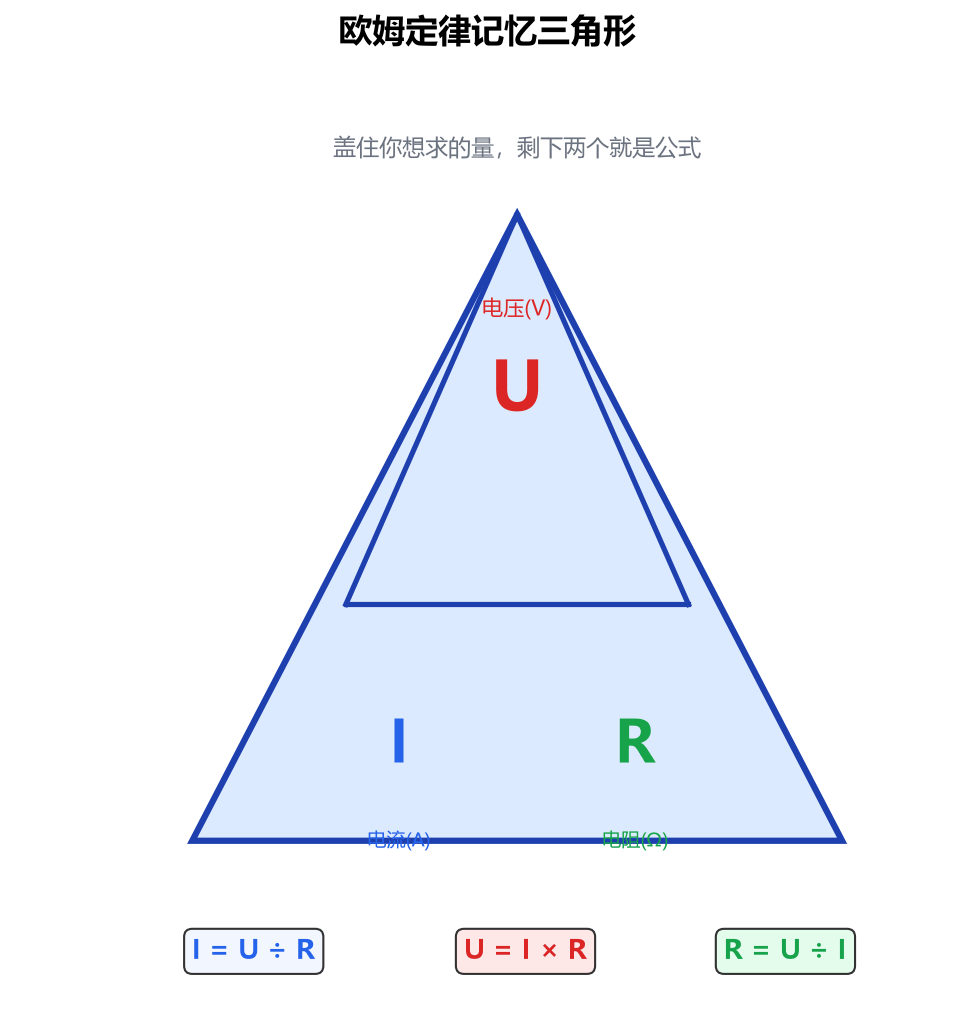

根据欧姆定律基础公式：U = I × R

其中U：分流器两端压降（V）

I：回路流过的实际电流（A）

R：分流器电阻阻值（Ω）

后端采样芯片采集得到电压U后，就可以反推回路电流：I = U÷R。这也是分流器电阻计算最核心的基础公式。

相比霍尔电流传感器，分流器电阻属于直接采样，响应速度快、采样精度高，不过电流流过电阻会产生功耗发热，在计算环节必须同步核算功耗参数。

分流器电阻怎么计算？核心计算公式详解

分流器电阻整套计算分为4个模块：阻值计算、采样电压计算、功率损耗计算、采样分辨率校验。

1、阻值计算

已知最大回路电流、目标采样满量程电压，反推分流器电阻阻值：R = Uₘₐₓ/Iₘₐₓ

l Uₘₐₓ：采样芯片能够承受的最大输入电压

l Iₘₐₓ：电路当中需要检测的最大工作电流

举个例子：采样芯片最大输入电压为0.1V，回路最大电流50A。R=0.1V÷50A=0.002Ω，也就是2mΩ。

2、实时采样电压计算

已经确定分流器阻值，根据实时电流算出当前压降电压，U=I×R

举个例子：分流器阻值2mΩ，回路当前电流20A；U=20A×0.002Ω=0.04V（40mV）

3、功率损耗计算

电流通过分流器电阻会产生功率损耗，损耗计算公式：P=I²×R

其中，P代表电阻消耗的功率，单位W。

接上面的例子，50A满负荷运行时：P=50²×0.002Ω=5W，该数值就是分流器在最大电流工况下产生的功耗。顺海科技代理多款低阻分流器同样适配大电流采样场景，兼容市面主流封装规格，精度、温漂、功率参数全面对标行业高标准，可替代通用型号使用。

4、采样分辨率校验计算

分辨率决定最小可以识别多大的电流变化。

分流器输出电压大多只有毫伏级，电压幅值很低，一般不能直接送入单片机ADC，通常需要增加运算放大器做信号放大之后，再给到ADC采样。

假设ADC采样精度为12位，参考电压3.3V。12位ADC总刻度= 4096；电压最小刻度= 3.3V / 4096 ≈ 0.806mV，再结合分流电阻阻值。通过满量程电压，就可以算出每一格电压对应的电流增量，判断采样能不能满足项目精度需求。

分流器电阻计算案例

举个例子：BMS电池管理系统，是分流器电阻主流的应用赛道之一，已知最大检测电流100A，采样芯片最大允许输入压降50mV，该怎么选出合适的分流器？

1、计算分流器阻值

R = Umax / Imax = 0.05V / 100A = 0.0005Ω= 0.5mΩ

2、满负荷下电压压降

电流100A，压降U=100A 0.0005Ω=0.05V

3、满负荷功耗计算

P=I²R=100²×0.0005=5W

通过整套演算可以得出：该工况下选用0.5mΩ分流器电阻，100A电流时产生50mV压降，功率损耗5W。后续电路设计可基于该计算结果开展电路开发。

分流器电阻计算中常见问题

1、忽略导线附加电阻，造成采样偏移

理论计算的时候，我们默认全部压降都来自分流器电阻本体。如果采用两线接法，电流走线的铜箔、引线本身自带电阻，这部分额外电阻会叠加进采样电压，最终电流计算结果偏大。

解决办法：计算阶段预留误差余量，硬件电路采用四线开尔文接法，采样线直接从电阻两端引出，避开功率回路引线电阻带来的干扰。

2、温升带来阻值漂移，计算值与实测不符

分流器电阻通电发热，温度上升，电阻本体阻值会发生微小变化。而我们前期所有计算都是基于常温下标称阻值。

温度升高阻值改变压降改变最后换算出来的电流就会出现误差。在大电流长时间运行项目中，不能只做常温静态计算。

3、峰值瞬时电流没有纳入计算范围

计算时不能只取设备稳态工作电流，电机启动、负载瞬间接入的时候回路会出现短时峰值冲击电流。

峰值电流远大于稳态电流，如果计算参数只按稳态电流取值，峰值阶段采样电压就会超出ADC芯片耐压上限，造成采样失效。计算的时候，必须把瞬时峰值电流纳入计算条件。

4、ADC采样电压方向问题

分流器可以检测正向电流，也可以检测反向充放电电流。在双向电流采样场景，压降有正负之分，计算时不能直接套用单向电流公式，要配套带偏置电压的采样电路，再重新换算电流数值。

分流器电阻的计算核心就是围绕欧姆定律展开。先根据最大电流和采样电压算出阻值，再依次核算压降、功耗以及采样分辨率。
