贴片电阻硫化失效机理与抗硫化金属薄膜电阻解决方案（天二TSL120610F4R02P05Z）

时间：2026-09-08 阅读量：5

在工业自动化、新能源、车载与户外测控设备中，电路的长期稳定运行，除了关注器件功率、精度参数之外，环境腐蚀带来的隐性失效，成为难题。贴片电阻一旦发生硫化腐蚀，会出现阻值缓慢漂移，甚至无征兆开路，该类故障具备滞后性，出厂检测很难发现，往往设备投入使用数月之后才批量显现，给整机带来维护与返工成本损失。

金属薄膜贴片电阻依托膜层工艺优势，叠加抗硫化结构设计，成为高腐蚀环境中提升电路寿命的重要技术路径，天二科技抗硫化金属薄膜贴片电阻TSL系列正是该技术路线下的代表性器件。

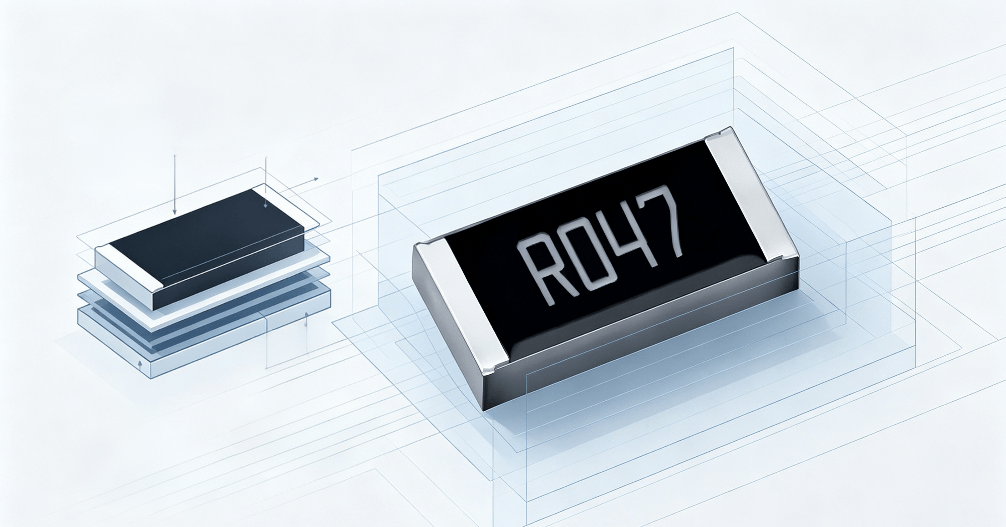

天二科技TSL抗硫化电阻

一、失效溯源：硫化腐蚀的内在机理
硫化失效本质是环境含硫介质与器件内部导电电极发生化学反应的结果，普通贴片电阻的结构包含陶瓷基板、阻体层、内部电极、保护层、端电极镀层等部分。

含硫气体主要通过两条路径侵入器件内部：
一是保护层材料本身存在微观孔隙，腐蚀性气体分子缓慢渗透；
二是经过回流焊、温度循环之后，保护层与端电极结合界面，因热胀冷缩系数差异产生微小缝隙，成为硫介质主要入侵通道。

当硫接触银基内部电极，发生化学反应生成绝缘硫化银，该物质不具备导电能力，会持续堆积在电极界面，逐步压缩导电通路。

硫化失效拥有两大显著特征：
第一是滞后性，故障不会在短期测试中显现，高温环境还会加速化学反应速率，温度每提升10℃，腐蚀速率提升1.5-2倍；
第二是外观无损伤，器件外部镀层完好，内部已经发生腐蚀，常规目视检测无法识别隐患。

该类失效高发场景覆盖车载电控、密闭工业机箱、化工厂区、沿海工业区、户外通信设备，机箱内部橡胶配件、密封胶、燃油燃烧产物，都会持续释放微量硫化物，即便非重度污染环境，长期累积也会带来腐蚀风险。

二、方案对标：抗硫化技术路线解析
目前行业形成三类成熟的抗硫化技术路线，适配不同防护等级与成本需求。
第一类为电极材料改性路线，是厚膜电阻主流抗硫方案。通过提高电极钯金属占比制备银钯合金电极，利用钯的化学惰性抑制硫化银生成。该方案工艺改动小、兼容性强，适用于中等防护的通用工业场景，但因仍含银基材，在高浓度硫环境中防护能力有限。

第二类为物理阻隔防护路线，不改动电极基材，通过加厚镍阻挡层、优化保护层烧结工艺、提升端电极镀层致密性，构建多层物理屏障封堵气体渗透通道。该方案针对性弥补结构防护短板，但对制程管控要求极高，镀层针孔、厚度不均等缺陷，都会直接降低抗硫化性能。

第三类为薄膜基材原生抗硫工艺路线，是高端精密场景的最优方案。该工艺采用镍铬合金薄膜阻体，完全不含银基材料，从根源杜绝硫化风险，搭配电极复合防护结构实现双重防护，天二科技TSL120610F4R02P05Z电阻即采用该工艺。真空溅射成型的薄膜结构致密无孔隙，耐腐蚀能力优异，同时保留薄膜电阻高精度、低噪声的电气优势，适配精密采样、信号调理等严苛工况。

三、工艺攻坚：薄膜抗硫关键制造环节
薄膜电阻的抗硫化性能依赖全流程精密工艺管控，需覆盖基板处理、成膜、调阻、保护层制备、端电极加工各工序，单一工序缺陷都会成为腐蚀突破口。

天二科技TSL抗硫化电阻

1、真空溅射薄膜成膜工艺
真空溅射成膜是抗硫化的基础核心工艺。产品以氧化铝陶瓷为基板，通过精密研磨与清洗去除表面杂质、微裂纹，杜绝膜层附着不良问题。

高真空环境下溅射沉积镍铬合金电阻薄膜，可形成厚度均匀、致密无孔的膜层，该合金材质化学稳定性优异，不会与硫介质发生反应，彻底规避传统银系阻体的硫化腐蚀风险。同时，真空腔体洁净度、溅射功率、气体分压等参数，直接决定阻值一致性，是核心管控要点。

2、激光调阻与膜层损伤控制
激光调阻环节需严控膜层损伤。该工序通过激光刻划沟槽校准阻值，需精准调控激光能量，避免沟槽边缘产生微裂纹、崩边等微观缺陷，防止保护层无法完全覆盖，留下腐蚀隐患。

抗硫化产品通过优化激光参数、调整沟槽布局，规避电极交界薄弱区域，最大限度降低调阻带来的结构损伤。

3、复合保护层印刷烧结工艺
复合保护层通过优化印刷烧结工艺实现高效防护。通过调整玻璃釉保护层印刷厚度与烧结温度曲线，消除薄区、气泡等缺陷，让保护层与膜层、基板紧密贴合。同时延伸保护层包覆范围，全覆盖电极与阻体的薄弱交界区域，并严控烧结温变速率，避免冷却收缩开裂，隔绝腐蚀介质渗透。

4、端电极多层镀层工艺管控
端电极多层镀层是最后一道防护屏障。其中镍阻挡层为抗硫化关键层，通过管控电镀电流密度、镀液纯度，保证镀层完整均匀、无针孔和露底问题。

外层锡镀层兼顾焊接性能与防护作用，产品经热循环、回流焊测试验证，界面无开裂缝隙，确保装配后抗硫化性能不衰减。

四、价值复盘：器件抗腐蚀的工程价值
工业与车载硬件的可靠性，建立在元器件微观工艺的持续优化之上。硫化失效属于典型的 “慢失效”问题，很多硬件故障回溯，根源都追溯到元器件电极被缓慢腐蚀。抗硫化金属薄膜电阻工艺，把金属薄膜高精度、低温漂的电气优势，和抗腐蚀防护工艺结合，既保留精密电路需要的信号纯净度，又提升复杂腐蚀工况耐受能力。

天二科技抗硫化金属薄膜贴片电阻 TSL120610F4R02P05Z，完整落地这套薄膜抗硫化工艺体系，依托真空溅射致密合金膜层、加长包覆保护层、全管控多层端电极镀层，实现材料与结构双重防护，适配精密采样、信号调理等对稳定性要求高的电路场景。

写在最后
元器件抗硫化不是单一材料的简单替换，而是整套全链路工艺体系。从器件工艺、物料评估、整机防护多维度协同，才能真正降低腐蚀类故障，延长设备稳定服役周期。

如果你正在项目调试阶段遇到电阻漂移失效问题，可以咨询【华年商城】获取抗硫化贴片电阻选型清单，匹配对应功率阻值方案。
