一颗顶两颗｜天二CRH功率电阻：布板面积省50%，适配电源、工控、新能源

时间：2026-10-29 阅读量：5

在电源、工业控制、汽车电子等硬件设计领域，功率裕量与环境可靠性是贯穿研发到运维的核心考验。大到整机系统方案，小到一颗贴片电阻的选型，余量不足或适配性不够，都可能成为项目延期、设备返修的导火索。看似不起眼的功率电阻，恰恰是众多工程难题的起点。

一、功率焦虑的三个高频场景
做电源的怕功率裕量不够，做工控的怕环境太恶劣，做车规的总是补认证文件。一颗小小的电阻，恰恰是很多项目卡壳的起点。

场景1：电源设计
开关电源、DC-DC模块、氮化镓快充里的限流、缓冲、泄放回路，常态功耗看似卡在额定值内，一遇上电浪涌、环境高温就捉襟见肘。

常规2512厚膜电阻额定1W以70℃为基准，超过70℃即按曲线降额，到100℃以上实际可用功率不到标称值一半。很多时候不是电阻质量差，而是安全余量扛不住真实工况波动。

场景2：工业与通信
工厂控制柜、户外基站、POE供电设备常年面临昼夜温差大、长期满载、环境含硫化气体的工况。普通厚膜电阻高温下阻值漂移加剧，端电极易被硫化气体侵蚀断裂，设备运行一两年后故障陆续出现，返修率居高不下。

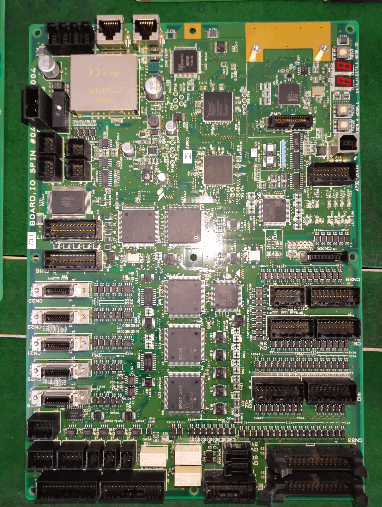

工控板

场景3：车规与新能源
车载BMS、OBC充电机、整车控制器里的采样、均衡、限流回路，对功率承载和长期可靠性要求苛刻。在汽车电子领域，AEC-Q200认证是入场门槛，功率裕量不足、认证不全的电阻，哪怕成本再低也没人敢用。

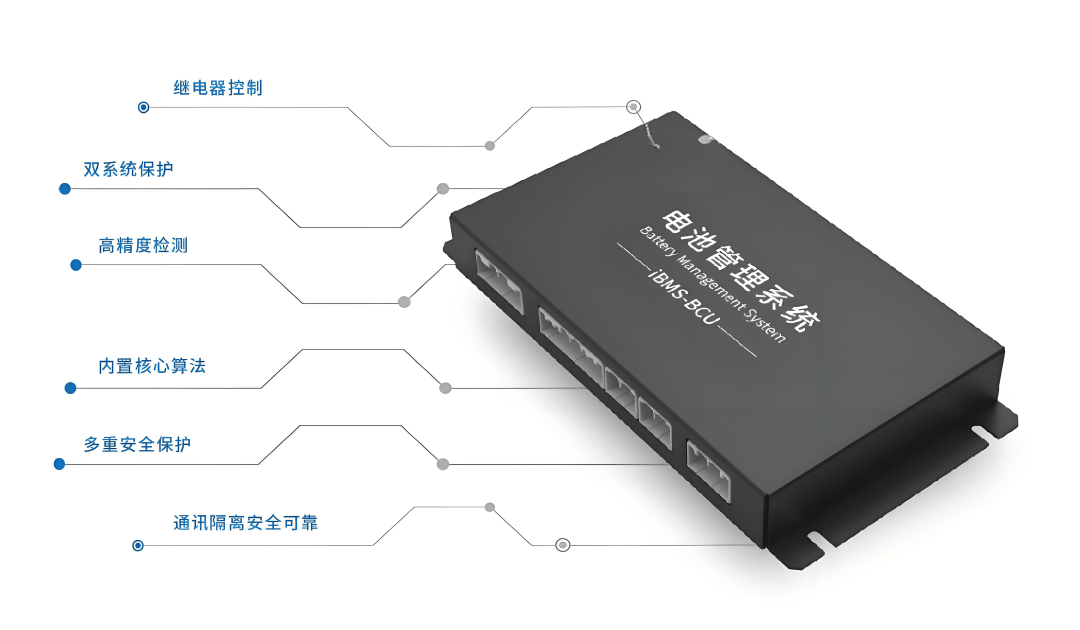

车载BMS

二、同尺寸功率翻倍，关键在哪
CRH系列不是简单的「标大功率」，而是从材料、结构到工艺全链路优化的结果。

CRH温升曲线/降额曲线对比

1.厚膜材料升级，是功率密度的底层支撑

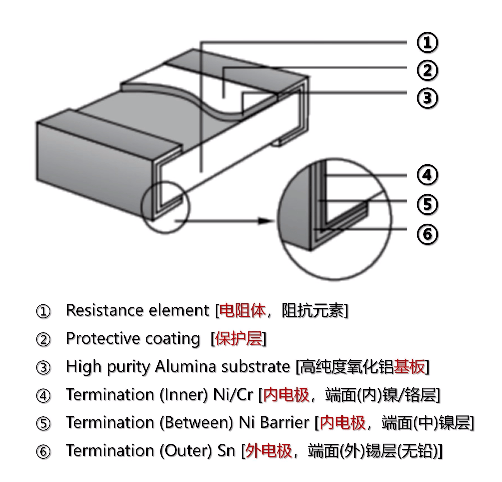

CRH系列采用钌基氧化物电阻浆料，配合96%高纯度氧化铝陶瓷基板，经丝网印刷、高温烧结成型。优化后的电阻膜层配比，在同等面积下拥有更高的功耗承载能力，热分布更均匀，局部热点更少。

以最常用的2512封装为例，行业常规厚膜电阻额定功率普遍为1W，而CRH2512可以稳定做到2W，功率密度提升100%。

2.封装完全兼容，换料不用动PCB
这是对工程师最友好的一点：全系列封装尺寸严格遵循EIA标准，焊盘、引脚间距和普通厚膜电阻完全一致。

原理图不用改、PCB不用重画、钢网不用重做、SMT贴装程序不用调，直接把原有物料替换成CRH系列，电路功率裕量就能原地升级。对于已经定型、甚至已经量产的项目，是成本最低的性能补强方案。

3.可靠性同步强化
工作温度-55℃~+155℃；抗硫化端电极设计，含硫环境可避免电极硫化断裂；全系列通过AEC-Q200车规认证；提供±1%、±5%两种精度档位。

4.“一颗顶两颗”，隐形成本省下来
传统方案实现2W需两颗1W并联，CRH单颗覆盖，节省50%布板面积；焊点减半，降低焊接不良率和热集中问题；BOM料号精简，采购、备货、质检、仓储管理成本同步下降。

三、四个高频难题，逐一破解
1、临期测试翻车：项目进入打样尾期，PCB、钢网、排产全部敲定，却在高温负载测试中测出温升超标。改板要推迟1-2周，强行降额又会留下质保隐患。CRH封装引脚与常规电阻100%兼容，直接贴片替换即可实现功率翻倍，最快一个生产批次解决问题，挽回交付周期。

2、空间卡死挤不下：快充头、小型电源外壳与PCB尺寸被结构锁死，并联扩流不仅挤占面积，还会加剧局部热集中。CRH同等封装承载双倍功率，原本需要两颗并联的位置单颗即可满足，面积直降50%，同时避免并联因阻值偏差导致电流分配不均、单颗过载失效。

3、恶劣环境易失效：户外充电桩、工业控制柜、基站设备长期满载、环境含硫，普通电阻易阻值漂移、电极硫化断裂，返修率居高不下。CRH宽温设计加抗硫化工艺，本身功率余量充足，高温下无需满负荷运行，大幅降低失效概率和售后返修成本。

4、高可靠项目繁琐：汽车电子等高端项目既要满足AEC-Q200认证，又因不同功率档位积累大量料号，认证资料分散。CRH全系通过车规认证，同封装覆盖更高功率档位，可精简BOM物料型号、统一认证资料，降低选型与供应链管理成本。

四、选型误区
误区1：只看标称功率，不看降额曲线
标称功率以70℃为基准，而电源、工业、车载场景环境温度往往远超70℃，只按标称选型，高温下实际可用功率会大幅缩水。CRH更高的标称功率，意味着同等温度下拥有更高的实际可用功率。

误区2：并联扩功率万无一失
电阻存在阻值公差，并联后电流分配不均，容易出现单颗过载先失效、进而连锁损坏；焊点翻倍还会拉低SMT良率。能单颗解决的功率需求，尽量不要用并联方案。

误区3：工业/车载凑合用消费级电阻
硫化、振动、宽温、长期满载都是常态，消费级电阻没有针对性工艺优化，失效速度加快，最终拉高运维成本。恶劣环境选型应优先选择带抗硫化设计、宽温范围、对应行业认证的型号。

写在最后
功率电阻的选型不能只停留在标称参数的匹配，更要结合实际工况的温度波动、环境侵蚀与长期可靠性要求综合判断。

CRH系列通过全链路的材料与工艺升级，在标准封装下实现功率承载能力翻倍，既兼容现有设计实现快速替换，也同步强化了抗硫化、宽温域与车规级可靠性。电阻是最基础的器件，却往往决定整机的可靠性上限——选对一颗电阻，可能帮你避开一次项目延期、一批返修、一场售后纠纷。

如需CRH系列完整规格书、样品测试申请，可后台私信联系我们获取。
