同样大小的电阻，为什么有的10Ω、有的100kΩ？答案在中间那层薄膜

时间：2026-10-30 阅读量：1

打开电阻料盒，随手捏起两颗轴向电阻，外形几乎一模一样。翻到色环，一颗是10Ω，另一颗是100kΩ——阻值差了一万倍。

封装尺寸相同的电阻，阻值为什么能拉开这么大差距？原因在于：决定阻值量级的不是外形尺寸，而是中间那层电阻材料。

1、外形尺寸主要对应功率，不是阻值
先纠正一个误区，电阻的外形大小——轴向色环电阻、贴片0805或1206——标注的主要是额定功率，即该封装能安全耗散多少瓦的热量。

1/4W封装既可以做10Ω低阻，也可以做1MΩ高阻。外形只是外壳，两颗同尺寸电阻阻值不同，并不矛盾。

2、电阻真正工作的，是中间那一层

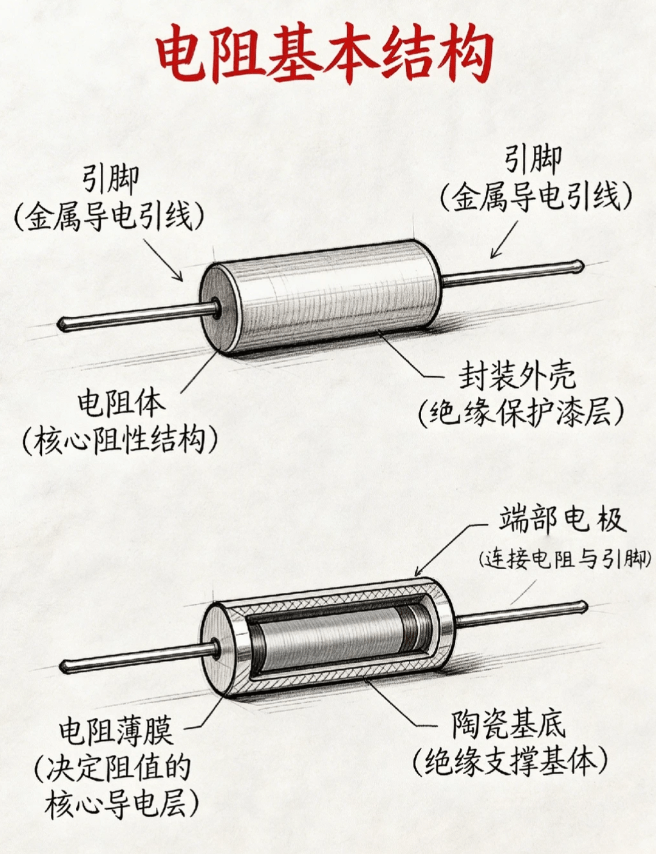

把一颗电阻切开，结构分几层：中间是白色陶瓷棒作绝缘基体；棒外沉积一层极薄的电阻材料；两端压金属端帽并接引脚；最外层用环氧树脂封装。陶瓷棒不导电，仅作载体；电流流过并产生压降的，是中间那层薄膜。

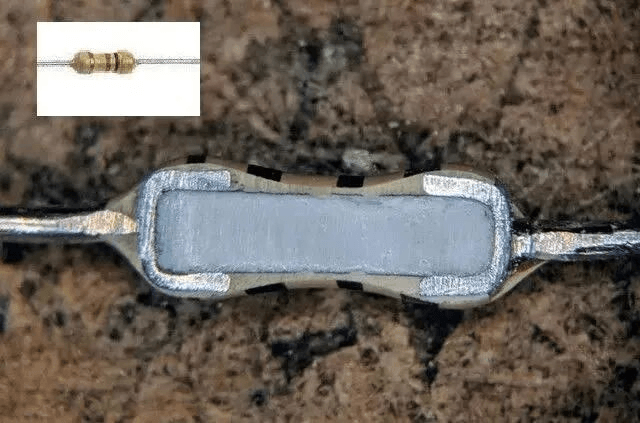

电阻剖面：陶瓷基体上，中间那层极薄的电阻材料是有效工作层（示意图）

这层薄膜的阻值服从公式R = ρ × L / S。

其中ρ为材料电阻率，L为电流有效长度，S为有效截面积。三个变量对应电阻分类的两条主线：采用什么材料，以及把这层材料做成什么形状。

3、三种主流材料，电阻率相差多个数量级
同样的陶瓷棒外面，电阻层可以完全不同，常见三类：

碳膜电阻。碳氢化合物高温分解，把碳沉积在陶瓷棒上成膜。工艺成熟、成本低，是最常见的通用型，精度一般±5%。

金属膜/金属氧化膜电阻。真空蒸发或溅射，在棒上镀镍铬合金膜或更厚的氧化膜。金属膜精度高、温漂小、噪声低；氧化膜膜层厚，耐高温、耐功率更强。

绕线电阻。不使用薄膜，把镍铬、康铜、锰铜电阻丝绕在陶瓷骨架上。功率大、精度高，但天生带寄生电感。

这几类材料的电阻率彼此相差多个数量级。材料不同，同尺寸电阻自然落在不同的阻值区间。这是“同尺寸、不同量级”的第一个原因。

4、同一材料，还能靠厚度和刻槽继续调整
材料确定后，阻值并非固定，工程师还可通过两个手段进一步调整范围。

一是膜层厚薄疏密。膜越厚越致密，有效截面积S越大，阻值越低；膜越薄越稀疏，阻值越高。

二是刻槽。要在低电阻率的膜上做出高阻值，可用激光在膜上刻出螺旋螺纹槽——电流路径L被拉长，有效宽度被削窄，阻值相应提高。

因此，同一批材料、同一个封装，靠厚度和刻槽可以覆盖从几欧到几兆欧的范围。电阻分类的底层逻辑可概括为：材料定量级，几何定具体值。

5、选型时需要考虑的不只是标称阻值
材料决定的不只是标称阻值，还包括温度系数、噪声、功率承受能力和寄生参数等特性：

普通电路、对精度要求不高的场合，碳膜或厚膜即可，成本最低。
模拟信号、精密采样、对温漂敏感的场合，选金属膜，温度系数可做到±25～50ppm/°C，噪声也较小。
电源、充电、大功率场景，选金属氧化膜或绕线电阻，能承受较高热量和脉冲；但绕线电阻的寄生电感在高频开关电路中需要注意。

在AI服务器电源、新能源汽车BMS、充电桩等对功率、温漂和可靠性都有要求的场景中，材料层的选择对标称阻值的确定同样重要。

6、下次挑电阻，先问这三件事
把上面的逻辑收成一个判断顺序：一看功率和温升，普通信号回路还是大功率回路；二看精度和温漂，普通分压还是精密测量；三看频率，低频还是高频开关——高频要避开绕线的寄生电感。

色环标识电阻的标称阻值，材料层决定其温度系数、噪声、功率和频率特性。两颗外形相同、阻值相差一万倍的电阻，差异不在外壳，而在中间那层材料。

如果你正在为具体场景选电阻材料、拿不准该指定哪一类，或需要在耐压、温漂、功率间取舍，把应用条件发给【顺海科技】，一起把型号范围收窄。
