百兆以太网口防护技术方案-硕凯电子

时间：2025-12-08 阅读量：3

应用背景
■全球气候变暖，雷雨天气增多
■网络设备雷击损坏后，危害大
■网络设备雷击损害后，维修成本高
■高浪涌防护设备成为行业趋势

方案说明及注意事项
■此方案采用GDT在变压器前端做共模(四线)浪涌防护
■网络变压器后级用体积小，结电容低的TVS吸收差模能量，TVS反应时间快，兼顾防护静电功能
■符合802.11电气标准
■满足IEC61000-4-5,GB/T17626.5等浪涌测试标准
■满足IEC61000-4-2、GB/T17626.2等静电测试标准

方案应用
■笔记本电脑
■家用台式电脑
■工业电脑
■交换机
■路由器
■枪机设备
■网络打印机
■机顶盒
■智能交通系统
■其他含以太网端口设备

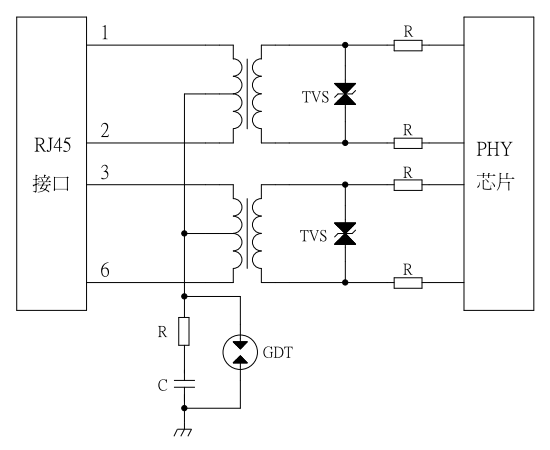

防护电路图
