市场数据表明,2025年全球一体成型电感市场规模达47.55亿美元,行业测算至2032年市场体量将增长至93.27亿美元,期间年复合增长率稳定在10.13%。
AI服务器成为拉动需求增长的关键,算力芯片功耗暴涨,大幅提升供电端电感配置。
用量差距根源在于GPU与CPU功耗层级悬殊,当下单颗H100算力芯片功耗最高700W,新一代B200芯片功耗已突破1000W,后续Rubin架构芯片功耗还将持续走高。
设备功耗越高,整机供电设计架构越繁琐,对电源稳压、电流滤波性能标准同步升级。整机既要成倍扩充电感搭载数量,又要大批量采用高规格高端型号电感,多重需求叠加,对高端高性能一体成型电感的需求也同步激增。
一体成型电感兴起的主要原因
多数人存在一个误区:认为一体成型电感靠更强性能、自动化产能完成产品换代。但传统绕线电感同样能做到耐大电流、自带磁屏蔽,也能全程自动化大批量生产,基础性能和生产效率并没有拉开质的差距。它能快速普及,最关键的目的是降低生产成本、拉高自身盈利。
传统电感的生产分工很清晰:电感厂家只做绕线、组装这类后期加工,最关键的磁芯零件需要向外采购。磁粉炼制、磁芯压制这部分高利润环节,全都把控在上游磁芯供应商手里,做电感的下游企业利润被压得很薄。

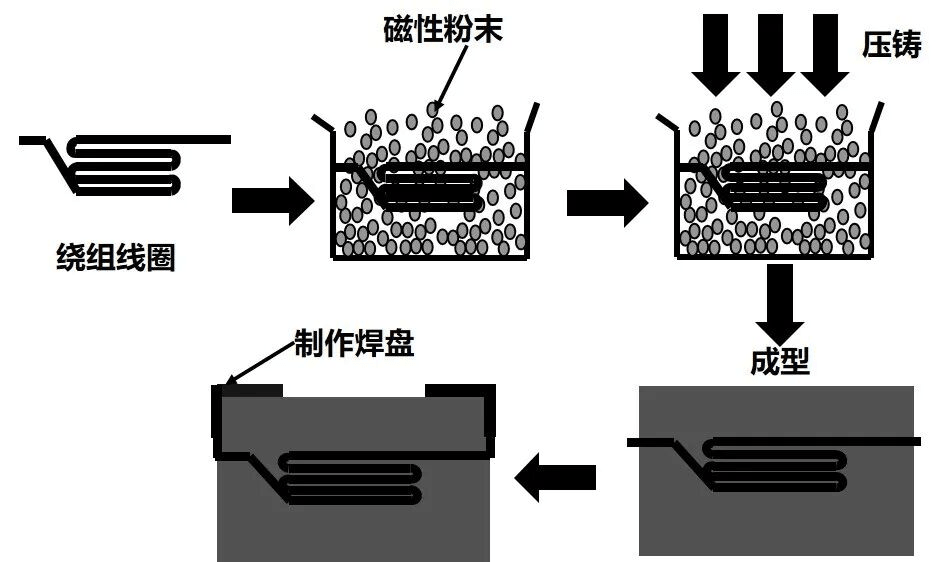

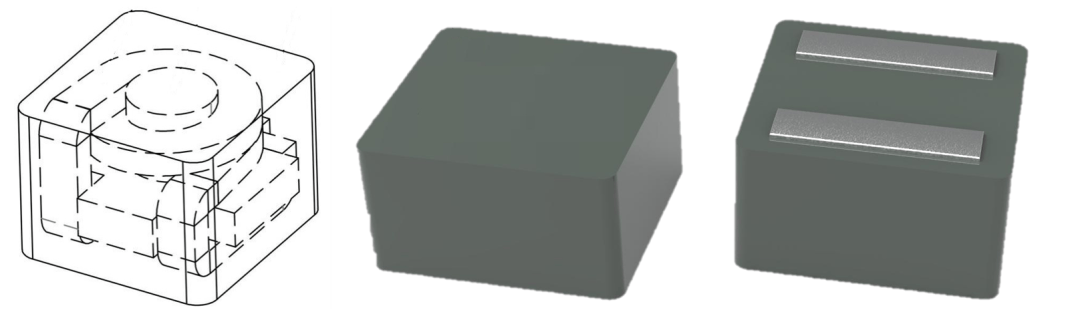

一体成型电感接改变了整套生产流程:厂家直接买进磁粉,用压铸工艺一次性压制成磁体,不用再外购现成磁芯。等于把上游磁芯加工的利润自己收下,产品整体利润率显著提高。
靠着这份成本盈利优势,如今行业格局已经稳定。原本做绕线电感的头部企业,全都搭建了一体成型生产线,现在普遍采用绕线电感、一体成型电感两条产线同步生产的模式。
四大核心优势
一体成型电感采用磁粉压铸一体成型的特殊结构,刚好契合现在电子产品小型化、高集成、高稳定的发展趋势,对比普通电感有四大明显优势:
1、屏蔽效果好,抗干扰强
它用磁粉把内部线圈完整包裹住,全方位隔绝磁场。对比传统电感,屏蔽效果提升三成以上,既能防止自身电磁信号外泄干扰周边元件,也能抵御外部杂波干扰,让电路运行更平稳。

2、扛得住大电流,不易磁饱和

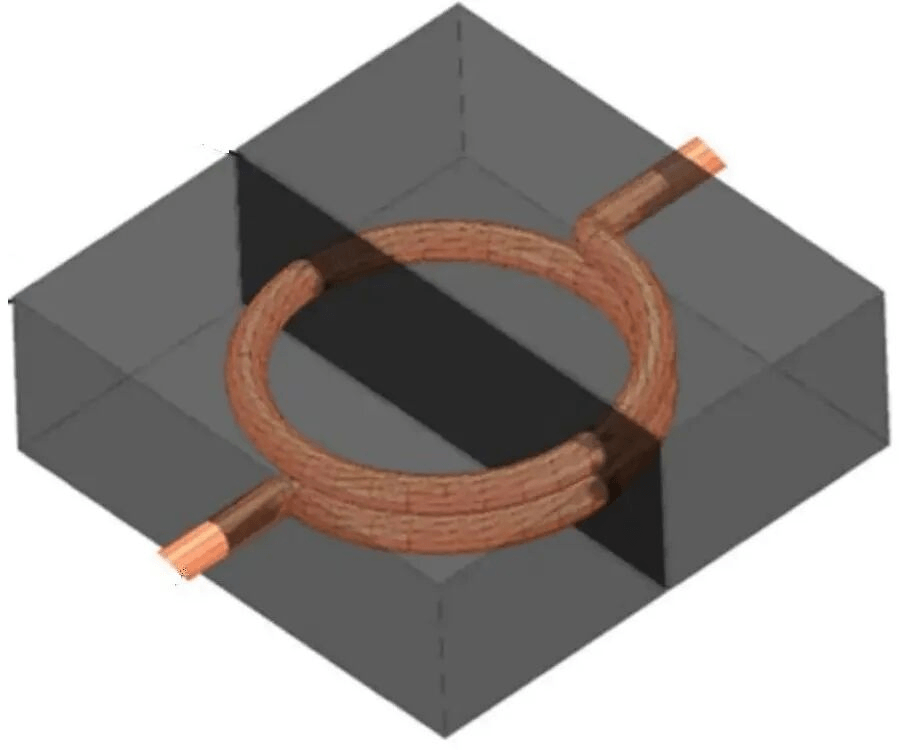

压制工艺会在磁体内部形成分散式气隙,大幅改善磁饱和短板。遇到瞬间大电流冲击时不容易饱和失灵,适合大功率、电流波动大的电路设备。
3、适合自动化贴片,方便设备做小

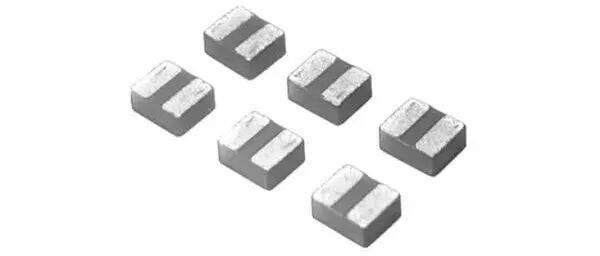

外形是标准方正立方体,尺寸误差小、表面平整规整,完美适配 SMT 全自动贴片机。方便电路板紧凑排布,助力电子产品做得更小、集成度更高。
4、用料灵活,参数可按需定制
工厂能按照客户不同使用要求,自由搭配铁硅、铁硅铬、羰基铁、铁镍、非晶等各类磁粉材料。灵活调整电感磁导率、耐高温能力、损耗大小等关键指标,覆盖各行各业不同使用要求。
四大主流结构拆解
现在市场上一体成型电感主要分为四种主流结构,每种结构的耐用程度、好坏优劣、适用设备差别很大;对存放、工作环境有固定要求,一定要结合需求选型号、按标准存放养护。
1、四大主流结构及选型建议

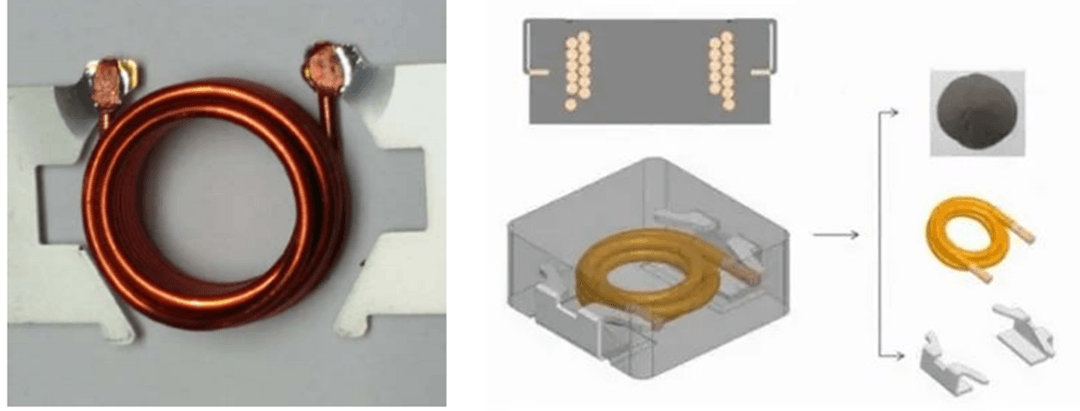

①圆线金属折弯端子款
侧边配有折弯金属端子,内部有焊接点位。缺点是焊点容易断开,整体可靠程度一般,只适合普通常规电路,不能用在对稳定性要求很高的核心主控电路里。

②双层平绕T-core电镀引出款
内部没有焊点,不会出现焊点断路的问题。但两层并排绕制的线圈容易被挤压变形,造成内部短路,对线圈匝数、走线做工精度要求很高。

侧面没有金属端子,底部只有轻微凸起的电镀焊脚,适合做工标准、贴装精度高的生产线。

③轴向平绕T-core搪锡款
这是目前稳定性最好的结构。无内部焊点,线圈排布均匀规整,结构牢固耐用,是恶劣工况、高端设备、核心电路的首选。唯一不足是底部搪锡引脚,后期设备拆机维修时拆卸比较麻烦。

④端面涂银电镀非主流款
这种结构虽然去掉了内部焊点风险,但铜线切面和银涂层的接触不够稳定,导电能力会随着环境、使用时间慢慢变差,整体可靠性偏低,只适合低端、低标准的简易设备。

2、环境与仓储配套要求
一体成型电感怕潮湿、盐雾环境。如果用在海上设备、户外等高盐雾高湿度场景,必须额外喷涂防护层,避免电极和磁体生锈腐蚀。 日常仓库储存要把控温湿度:环境温度保持5℃–40℃,湿度控制在70%以内,防止电极氧化、产品生锈报废。
写在最后
AI算力浪潮持续推升大功率供电硬件需求,一体成型电感凭借成本盈利优势、四大硬件性能优势,已然成为服务器、车载等高功率场景的刚需核心元器件。
市场规模稳定增长下,国产一体成型电感上下游协同发力,既是算力硬件国产化替代的关键一环,也将持续打开长期业绩成长空间。

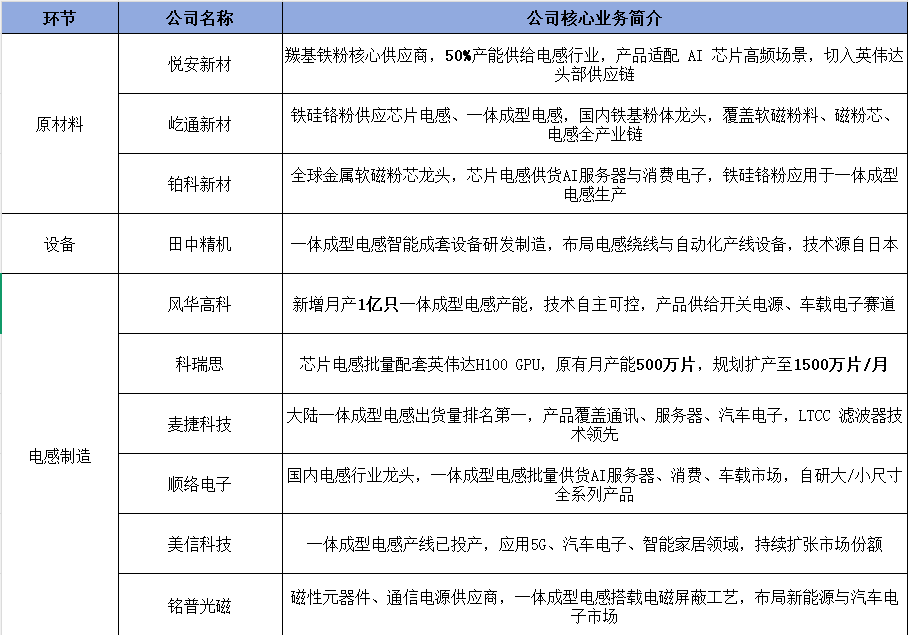

附一体成型电感相关上市公司:
