元器件封装是芯片、电子元件的物理载体，PCB设计、量产与整机稳定性均由封装规格决定，核心影响三方面：
一是PCB制版设计，封装尺寸、引脚间距是建库、布线、开孔基准，尺寸出错会直接造成整板报废，增加成本、延误工期；
二是焊接生产工艺，直插便于样机手工调试，贴片适配SMT批量生产，BGA、QFN 需专用钢网回流焊，工艺不符易出现虚焊、短路；
三是散热、功率与电气性能，TO-220适合大功率器件，BGA适配高频电路，0201微型贴片多用于小型穿戴设备。
对封装认知片面、选型草率，会造成打板返工、量产不良、产品可靠性差等一系列连锁问题。
封装分为两大阵营：直插THT、贴片SMT。
直插封装（THT）
直插器件引脚穿过PCB打孔焊接，优点是耐大电流、好焊接、易维修，缺点是体积大、无法高密度布线，目前仅用于电源、工控、实验板场景。
1.通用无源器件封装
2.小信号器件封装
3.功率器件封装（电源常用）

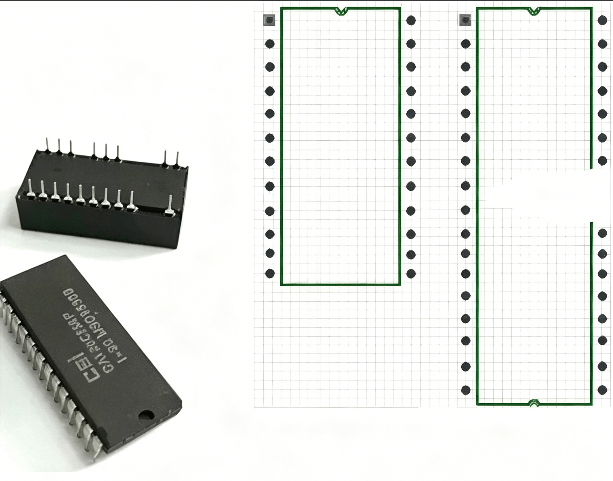

4.集成电路插件封装

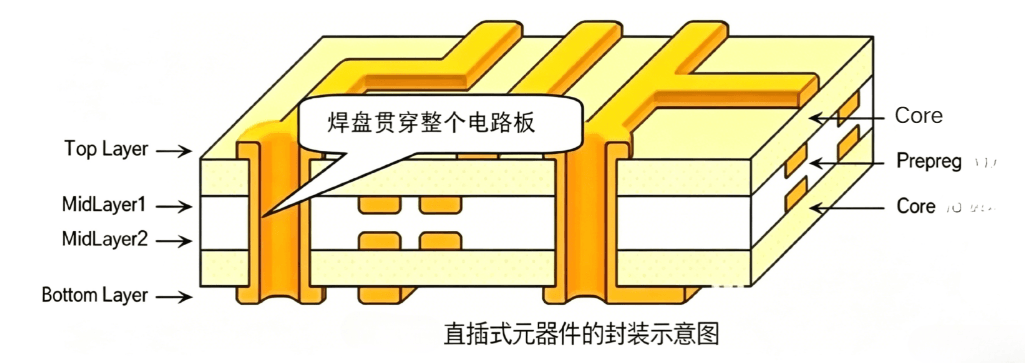

直插式元器件及元器件封装

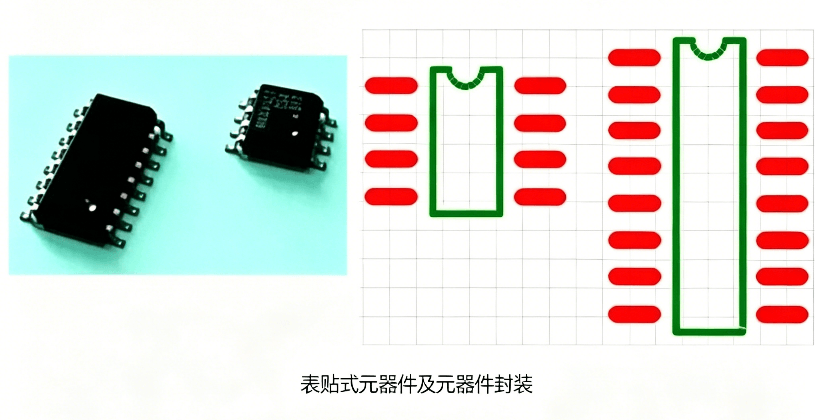

贴片封装（SMT）
贴片器件贴装在PCB表面，无需打孔，体积小、精度高、适合自动化量产，手机、家电、工控设备几乎全部采用SMT封装。

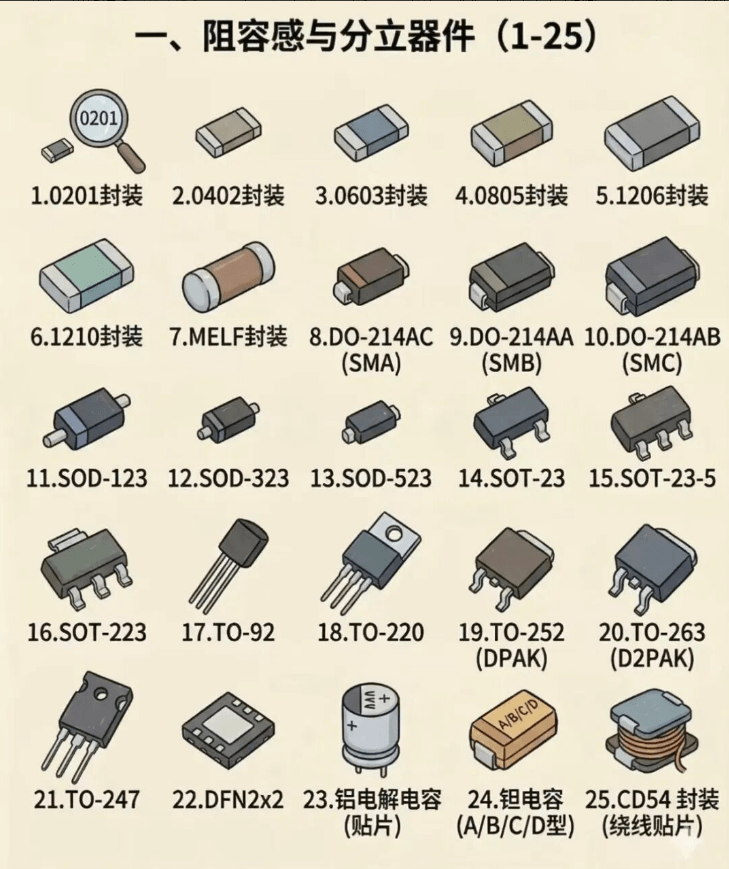

1.阻容感通用贴片尺寸（最常用）
尺寸为行业标准（英寸），尺寸越大，功率越大、越好焊接：
2.二极管、晶体管贴片封装
3.功率贴片封装（电源核心）

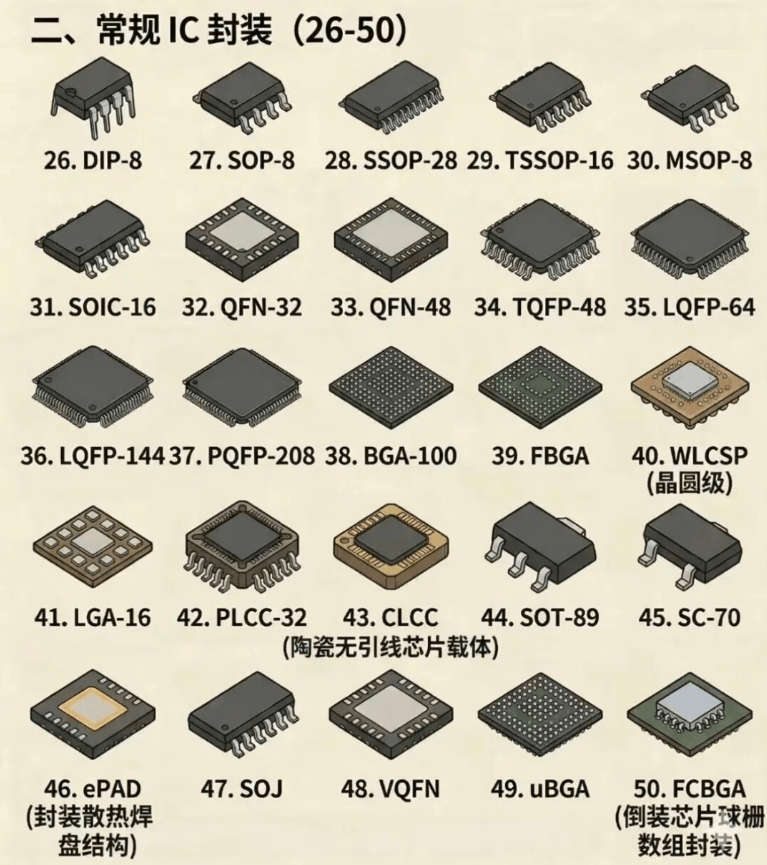

4.主流IC封装（单片机/主控）

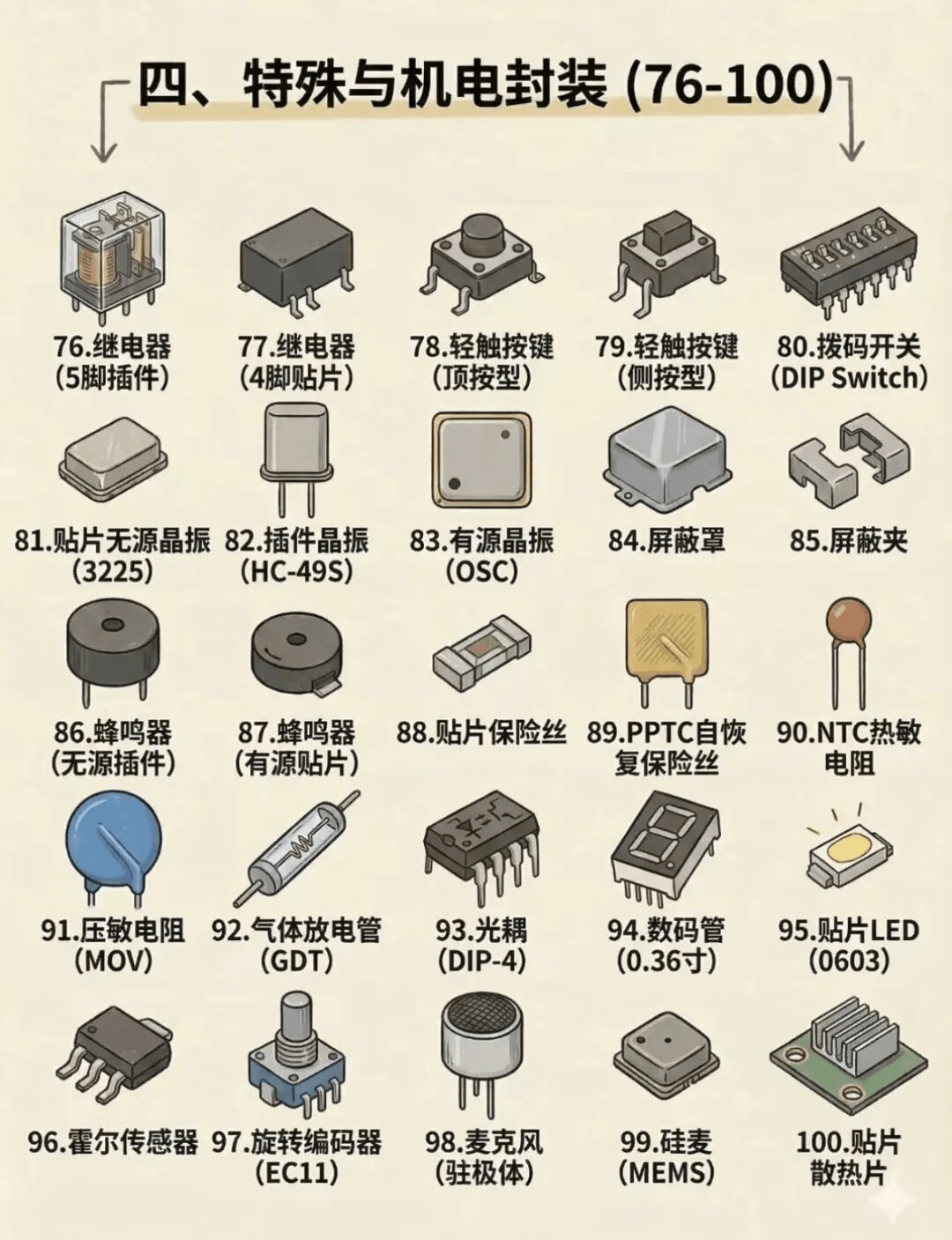

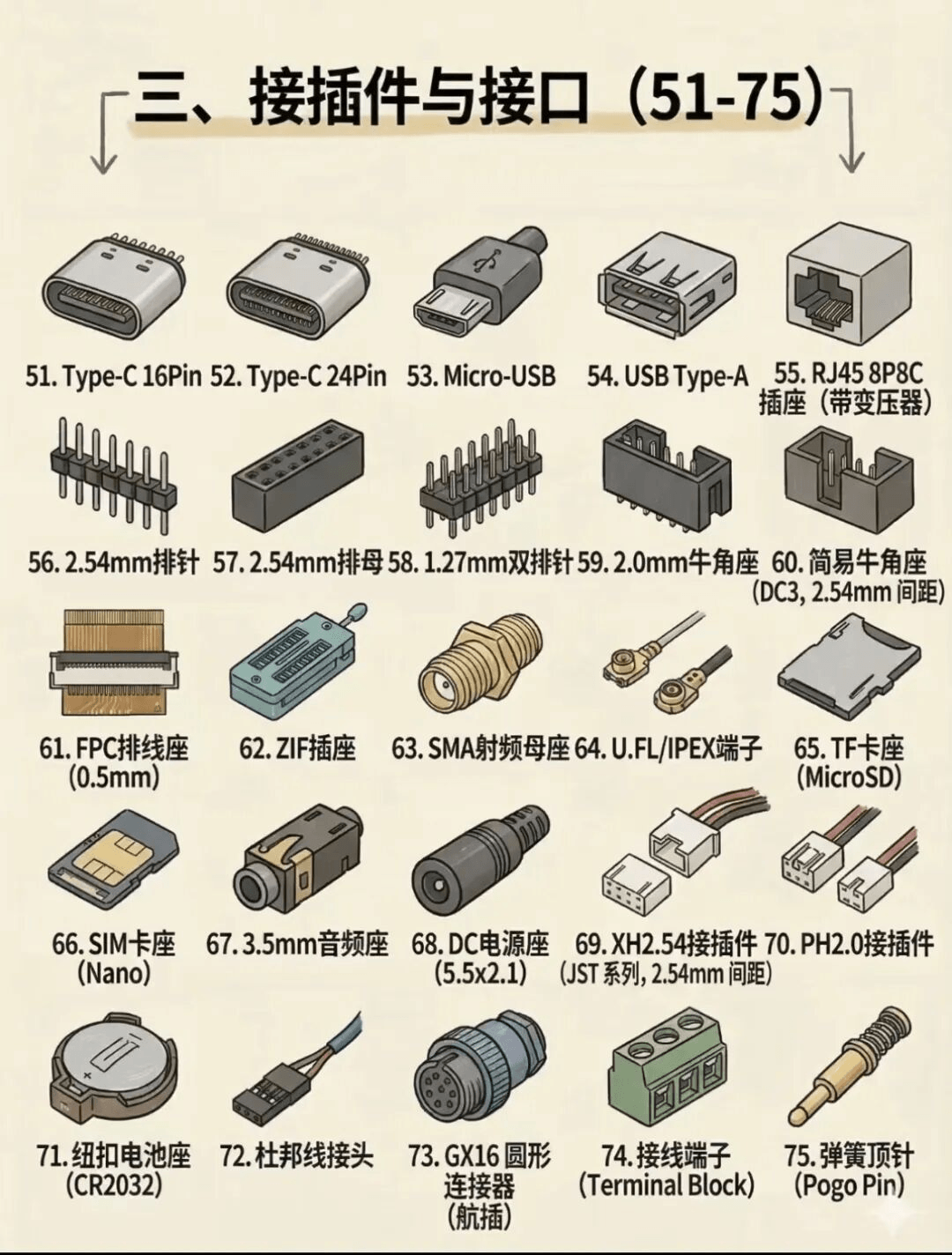

常见的100个元器件封装图
写在最后
元器件封装从来不是“外形区别”，而是功率、散热、工艺、可靠性的综合标准。看懂封装、选对封装，能从根源规避大部分电路故障和量产问题。
