干货收藏 | 贴片电容、电感、磁珠、二极管封装及参数速查表

时间：2026-06-24 阅读量：1

贴片电容参数与封装

贴片电容可分为无极性贴片电容和有极性贴片电容两大类，常规容值覆盖范围为 0.22pF~100μF，不同类型的封装、耐压、精度、材料特性差异显著，具体参数如下。

1.贴片电容主流封装尺寸

无极性贴片电容以陶瓷电容为主，市面上应用最普及的封装为0603、0805，适配绝大多数常规电路场景。各类主流封装的英制、公制尺寸及长宽厚公差标准如下表所示：

耐压是贴片电容选型的核心指标，整体遵循容值越小、耐压上限越高的行业规律。贴片电容常规耐压等级齐全，涵盖6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、4000V，可适配低压民用电路至高压工业电路。

有极性贴片电容以钽电容为核心代表，行业内根据耐压等级将其划分为A、B、C、D四大系列，封装与耐压一一对应，参数标准统一：

2.贴片电容精度等级对照表

贴片电容的容量精度通过行业专属字母标识区分，不同精度等级适配对应电路应用场景，高精度型号多用于精密电路，普通精度款则适用于常规滤波、退耦电路；

其中下图中的字母表示的是电子元器件行业通用的电容容量误差编码，这套标识体系同时遵循美国电子工业协会EIA标准与国内电子元件标识国家标准，行业内统一以单个字母对应固定的容量偏差范围。具体精度标准如下：

3.主流贴片电容材料特性与应用

贴片电容的核心性能由介质材料决定，依据容量温度稳定性，陶瓷介质主要分为Ⅰ类和Ⅱ类两大类别。其中NPO属于Ⅰ类陶瓷电容，X7R、X5R、Y5V、Z5U等都属于Ⅱ类陶瓷电容。

Ⅰ类陶瓷电容

Ⅰ类陶瓷电容又称高频陶瓷电容，以二氧化钛为核心介质，搭配少量氧化物改性，具备介质损耗低、绝缘性好、温度特性稳定的优势，容量温度变化率仅ppm/℃级别，容量漂移极小，适配高频谐振、振荡、精密耦合等对电容稳定性要求极高的电路，也可用于电路温度补偿。

其温度系数遵循EIA“字母+数字+字母”编码规则，常见的C0G电容温度系数趋近于0ppm/℃，容差仅±30ppm/℃，是稳定性最优的型号。业内常提的NPO与C0G为同一种电容，二者只是美军标与EIA标准的不同叫法，核心性能一致。此外，Ⅰ类电容的频率特性受封装影响，大封装尺寸的高频表现更优异。

Ⅱ类陶瓷电容

Ⅱ类陶瓷电容即低频铁电陶瓷电容，依托铁电介质打造，比电容大、储能能力强，但存在温度特性非线性、损耗偏高的短板，仅适用于旁路、普通耦合等对电容精度和稳定性要求较低的通用电路。该类别分为稳定级与可用级，X5R、X7R属于稳定级，工作温度范围广、容量波动小；Y5V、Z5U为可用级，性能稳定性相对较差。

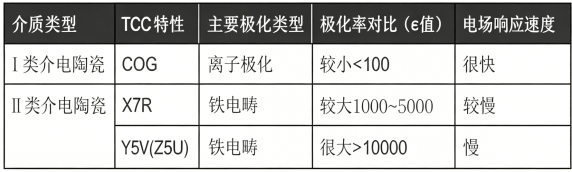

四类常用Ⅱ类电容的核心差异集中在工作温度与容量稳定性，下表提示了这些代号的含义：

贴片电感封装与核心参数

贴片电感主流封装与贴片电阻、电容通用，以0402、0603、0805、1206为主，各封装对应标准参数如下：

磁珠封装与参数特性

磁珠是专用滤波元器件，核心特性为磁阻大，可高效抑制电路高频干扰、消除噪声，广泛应用于各类电子设备的EMI滤波电路。

1.贴片磁珠封装、电流与精度参数

2.磁珠电气特性

常规磁珠的阻抗阻值范围为10Ω~2000Ω，最佳工作频率约100HZ，在此频段内滤波降噪效果最优，可针对性消除电路高频杂波，保障信号传输稳定。

贴片二极管标准封装对照表

贴片二极管包含整流二极管、肖特基二极管、稳压二极管等主流类型，各类型号封装标准化程度高，封装与英制尺寸一一对应，选型、贴片适配可直接参照下表：

写在最后

到这里贴片电容、电感、磁珠、二极管的选型要点全部讲解完毕，搭配上一篇贴片电阻速查表《9种贴片电阻科普：封装尺寸、功率耐压、阻值精度全套对照表https://www.uxingroup.com/info/news-i082349i1.html》，基础贴片元件资料一套搞定。关注顺海科技，持续输出电子元器件硬核速查干货，有元器件选型、参数匹配、样品需求，欢迎随时咨询顺海科技，一站式配齐各类贴片元器件。
