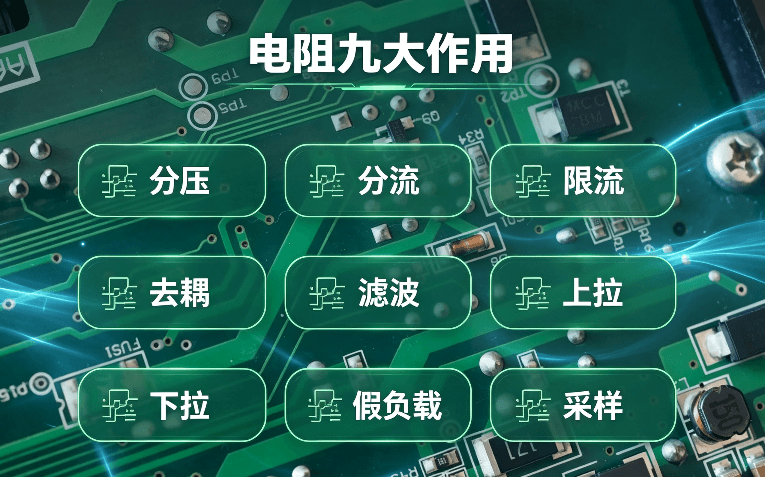

小到指示灯、单片机引脚，大到电源、驱动电路，几乎所有电子设备里，都有电阻的存在。电阻的功能绝不止是“阻碍电流”，在实际电路设计中，电阻还可实现分压、分流、限流、去耦、滤波、上拉、下拉、假负载、采样九大作用，保障电路安全、稳定运行。
一、分压：按需分配电路电压
分压是电阻最常用的功能之一，核心原理就是串联分压、按阻配比。在电路中，将多个电阻串联，总电压会按照电阻的阻值比例，分配到每一个电阻上。
日常电路中，很多元器件的工作电压低于电源总电压，无法直接供电，这时就可以通过串联电阻分压，取出适配的电压供元器件使用。简单来说，就是利用电阻，把高电压“拆分”成电路需要的低电压，满足不同电路元件的工作需求。
二、分流：分摊电流，保护元件
电阻分流适用于电路工作电流较大、单一元件或电阻功率承载能力不足的场景，核心规律为并联分流，并联电路中电流大小与电阻阻值成反比，阻值越大，承载电流越小。
实际电路设计中，并联分流电阻需保证阻值基本一致。若阻值偏差过大，阻值偏小的电阻会承载大部分电路电流，出现功率损耗激增、发热发烫的情况，最终烧毁元件，引发电路故障。分流的本质，就是分摊大电流，避免单一元件过载损坏。
三、限流：控制电流电流在额定范围
几乎所有电子元件都有最大额定工作电流，一旦电流超标，元件就会烧毁损坏，限流电阻主要用于管控电路电流，将电流稳定控制在元件安全工作区间内。
日常常见的LED指示灯电路、小型电源指示灯电路，均会串联限流电阻。LED灯导通后内阻极低，无电阻限流时，通电瞬间电流会急剧飙升，直接烧坏灯珠。串联限流电阻后，可有效约束电路工作电流，让元件始终在额定范围内稳定工作。
四、去耦：消除电感能量，稳定电路
电路中的继电器、电机等感性元件工作启停过程中，会产生反向感应电动势，积攒多余的电感能量。若这部分能量无法及时释放，会产生电压尖峰，干扰主控芯片、三极管等精密元器件，严重时会击穿、烧毁器件。
去耦电阻可为残留电感能量提供专属泄放通路，快速消耗电路多余电能，消除元件工作产生的耦合干扰与电压波动，让感性元件启停过程更平稳。
五、滤波：搭配电容，净化信号
单独的电阻滤波效果有限，实际应用中，电阻常与电容搭配，组成RC滤波电路，实现信号净化，最常见的就是低通滤波电路。
电容容抗与信号频率呈反比，高频干扰信号可通过电容接地消散；电阻则能够抑制低频信号、直流信号的损耗，最终保留稳定的低频信号与直流电压，过滤电路中的杂波与高频干扰。该电路广泛应用于电源稳压、信号降噪场景，优化电压与信号输出质量。
六、上拉：消除引脚悬浮，固定高电平状态
在单片机、逻辑芯片电路中，引脚悬空时会处于悬浮状态，极易感应外界干扰，产生不稳定的寄生电压，导致电路误判、乱触发。
上拉电阻一端接电源VCC、一端接芯片引脚的电阻。当引脚无信号输出时，通过电阻将引脚电位拉高至电源电压，固定高电平状态，解决引脚悬浮问题，保证电路逻辑状态稳定、不紊乱。
七、下拉：稳定低电平，规避信号紊乱
下拉电阻与上拉电阻原理相反，一端接地、一端接电路引脚。同样是为了解决引脚悬浮问题，当电路无有效信号输入时，下拉电阻会将引脚电位拉至地电平，稳定锁定低电平。
上拉、下拉电阻是数字电路的“稳定器”，看似简单，能从根源避免悬浮电压带来的信号错乱、程序误执行等问题，是嵌入式、数字电路设计中不可或缺的细节设计。
八、假负载：优化电源输出，防止空载
很多开关电源、稳压电源禁止空载工作，空载状态下电源输出电压会不稳定，容易出现电压漂移、波动过大的情况。
此时在电源输出端并联一颗电阻，就构成了假负载。它能让电源始终处于带载状态，避免空载运行，同时对输出电压起到钳位稳压作用，让电压输出更精准稳定。需要注意的是，假负载电阻阻值不能过小，否则会大幅增加功率损耗，导致电阻发热烧毁。
九、采样：精准采集信号，实现闭环控制
电路的智能控制、精准稳压，都离不开信号采样，电阻就是采样电路的核心元件。电阻采样分为电压采样和电流采样，核心逻辑是将各类电信号转化为可识别的电压信号，反馈给控制芯片。
比如电源恒压恒流控制、电机调速电路中，采样电阻会实时采集输出电压、工作电流的变化，将信号反馈给主控单元。芯片根据反馈信号实时调整输出状态，实现过流保护、电压稳压、精准调速等闭环控制，是电路智能化调控的关键。
