怎么通俗理解电阻、电容、电感？用水管模型类比，看懂电路核心

时间：2026-09-17 阅读量：8

电阻、电容、电感三个看似不起眼的基础元件，却是所有电路设备的核心骨架，小到台灯、充电器，大到电机、精密芯片设备，都离不开它们的协同工作。

想要选到适配、靠谱的正品元件，高效完成研发打样、批量采购，华年商城作为深耕被动元器件供应链的一站式采购平台，凭借原厂正品货源、全品类覆盖和专业技术服务，成为工控、新能源、电子研发行业的优选渠道。

把电路比作一套完整的输水管道，电流是水流、电压是水压，而电阻、电容、电感就是管道中各司其职的特殊装置。

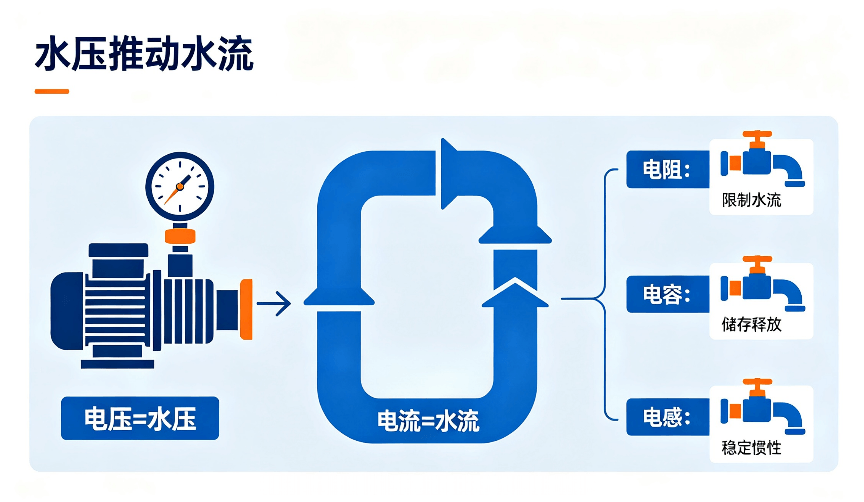

一、统一类比模型：电路=完整水管系统
为了零基础快速看懂电路核心逻辑，方便理解，我们建立一套全程通用、简单易懂的水管类比模型，所有电路原理都可以对应理解：

电流 = 水管里流动的水流
电压 = 推动水流动的水压，是动力来源
电路 = 一套完整的水管输水系统

电路中的所有电子元件，都相当于安装在水管管路中的专属装置，各自承担管控水流（电流）的职责。电阻、电容、电感三大核心元件功能独立、各司其职，共同维持电路稳定运行。

华年商城依托原厂，覆盖华德、天二、良胜、陆海、三环、大毅、国巨、旺诠三星、村田等海内外主流品牌，全系列电阻、电容、电感现货齐全，参数精准可查，从源头杜绝劣质物料。

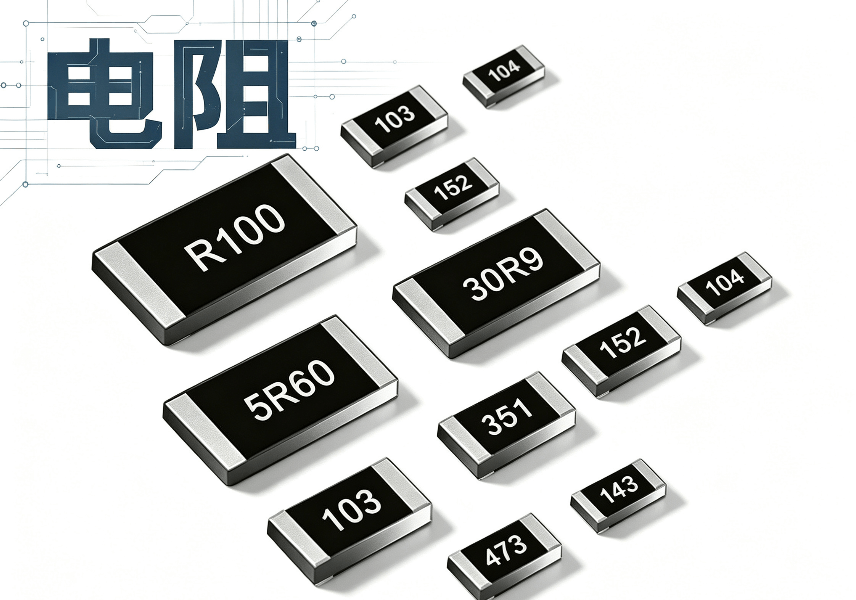

二、电阻：电路的“限流阀门”
1、通俗定义
电阻是电路中唯一纯粹的耗能元件，核心规律遵循欧姆定律：U = I × R。简单来说，电阻的核心作用就是阻碍电流流动、消耗多余电能，它不会储存任何电能，只会将多余电能转化为热能散发出去。

对应水管模型：电阻就像水管内的杂物、窄口阀门，会阻挡水流通过，水流穿过时会产生摩擦、消耗能量、产生热量，最终实现限制水流大小的效果。

2、核心作用

限流保护：防止电流太大，烧坏灯泡、芯片、电机等精密器件（相当于控制水流大小，避免冲坏设备）。
降压分压：把过高的电压降下来，让电器刚好适配工作电压。
发热耗能：电阻阻碍电流时会消耗电能，转化为热能（电炉、取暖器、电烙铁都是利用电阻发热的原理）。

3、关键特性
电阻不分交流电、直流电，只要电路通电、有电流通过，就会持续产生阻碍作用，时刻为电路“兜底防护”。

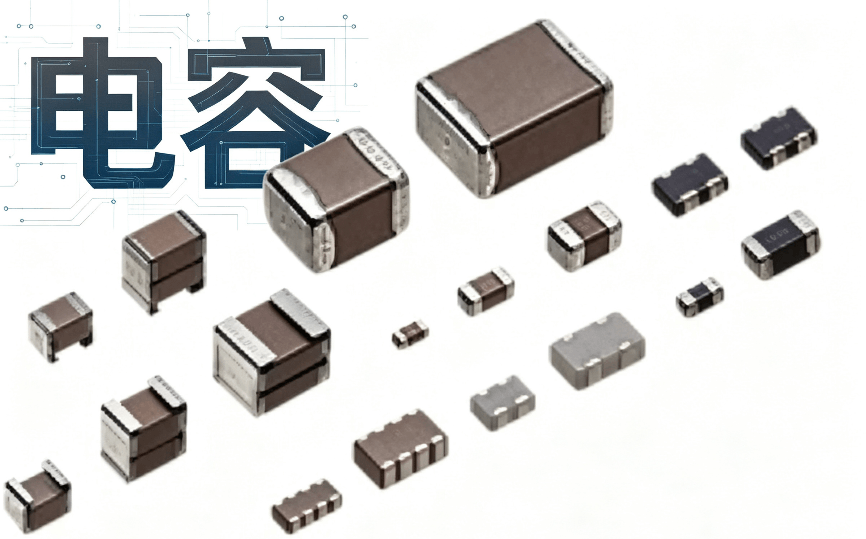

三、电容：电路的“蓄水池+稳压气囊”
1、通俗定义
电容是电路的储能缓冲元件，核心功能是储存电荷、平抑电流电压波动，对应水管系统中的蓄水水箱+稳压气囊。

它不会持续阻碍电流，而是具备自适应调节能力：电压、电流过高时储存多余电能，电压、电流不足时释放电能补给，专门解决电路波动、供电不稳的问题。

2、核心作用

储能续电：像水箱一样储存电能，断电后还能短暂放电（比如部分指示灯断电后还能亮几秒）。
稳压滤波：电流忽大忽小、电压跳动时，电容快速补电、蓄电，让电流变平稳，避免电器抖动、杂音、闪屏。
隔直通交：精准区分直流电与交流电。直流电是平稳恒定的“静水”，电容充满电荷后便不再导通，因此可以隔绝直流；交流电是持续波动、方向变化的水流，电容会反复充放电，持续形成导通回路，顺利通过交流信号。
延时定时：电容充放电需要时间，可用来做电路延时、定时功能。

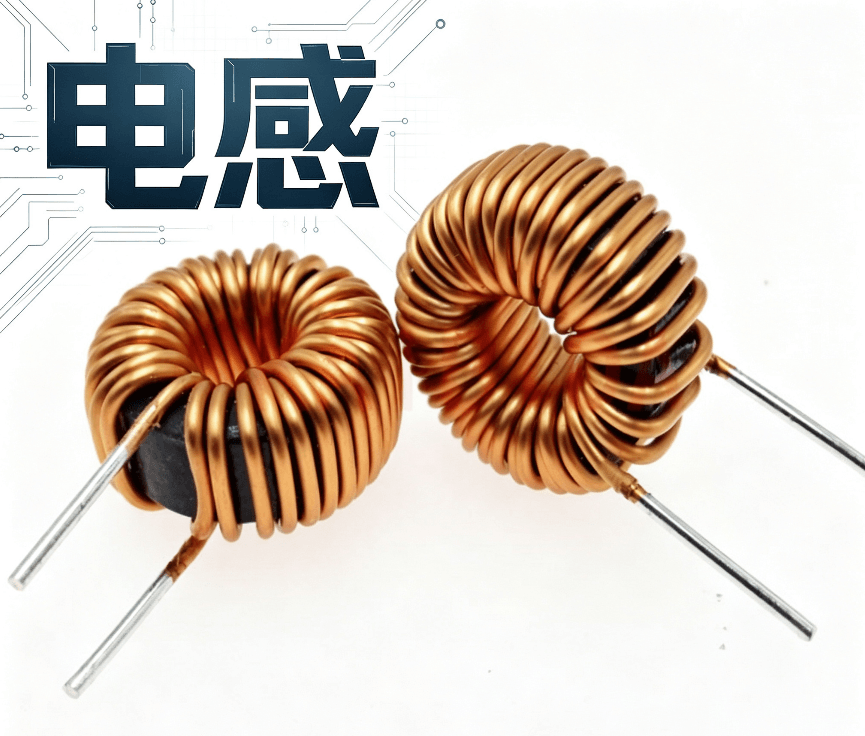

四、电感：电路的“惯性水轮机”
1、通俗定义
电感是利用电磁感应原理，专门阻碍电流突变的元件，对应水管系统中带有巨大惯性的水轮机。水轮机运转后会产生惯性，突然开水、停水、改变水流速度时，会抗拒水流的变化；电感同理，专治电流突然暴涨、骤降。

2、核心作用

通直阻交（与电容完全相反）：顺利通过直流电，阻碍高频交流电。平稳的直流电流，电感毫无阻碍；快速变化的交流电流，电感会强力压制。
稳流抗干扰：防止电流突然暴涨、骤降，过滤高频杂波，让电流输出更纯净。
储能变压：电感可以储存磁场能，变压器、充电器、电机的核心，都是利用电感的电磁转换原理。

3、关键特性
电感怕变不怕稳：电路电流越平稳、变化越慢，电感的阻碍作用越微弱，几乎不参与工作；电流变化越快、频率越高，电感的抑制、维稳作用就越强。

五、电阻、电容、电感核心区别总结
1、电阻：电路的「刹车」
核心逻辑：限流耗能、交直流通用阻碍。全程持续工作、持续耗电；
核心作用：“克制电流大小”；
主要用于解决电流过大、电压过高的问题，通过限流、降压、发热耗能，保护电路设备不被烧毁。

2、电容：电路的「充电宝+减震器」
核心逻辑：储能稳压、隔直通交。通过自主存电、放电抚平电路波动；
核心作用：“缓冲波动”；
主要解决电压不稳、电波杂乱、瞬时断电、信号干扰等问题，稳定电路工作状态。

3、电感：电路的「稳流器+过滤器」
核心逻辑：稳流抗变、通直阻交；
依托惯性特性抗拒电流突变，核心作用：“维稳抗干扰”；
主要解决电流骤变、高频干扰、电压变换等问题，净化电流、稳定电路工况。

写在最后
所有复杂电路板与电子设备，底层原理相通：电阻管控电流大小，电容平滑电压波动，电感抑制电流突变。三者组合，完成稳压、滤波、限流、延时、信号处理等各类电路功能。用好水管类比思路，就能快速入门电路。

电路长期稳定，离不开正品、参数精准、适配性强的元器件。【华年商城】深耕被动元器件领域，具备正品现货、一站式BOM配齐、稳定交期、全流程技术售后优势。电阻、电容、电感品类齐全，库存透明、报价合理，支持7×24小时自助选型查价，试样小单与量产大单均可承接，为研发、生产企业提供省心可靠的元器件采购方案。
