抗硫化电阻与普通厚膜电阻全方位技术对比

时间：2026-07-29 阅读量：6

在工控、车载、新能源、通信设备等精密电子场景中，电阻是基础分流分压元件，普通电阻与抗硫化电阻针对不同使用环境、成本需求设计适配不同的应用场景。

一、内部电极材质

普通厚膜片式电阻

主流采用银钯电极体系，端电极内层为银钯合金，外层镀镍、锡保护层。银导电性能优异、原料成本适中，烧结工艺成熟，是消费电子、室内常规设备通用方案。银金属本身化学活性较强，接触硫元素时易发生化学反应，这是其固有材料特性，并非产品缺陷。

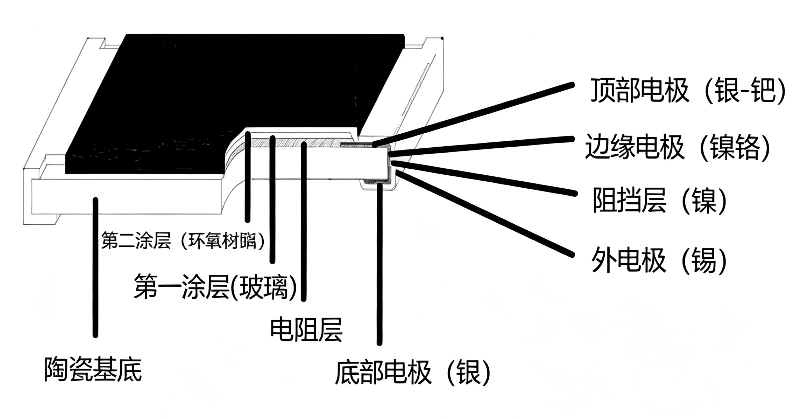

厚膜电阻结构

抗硫化电阻

核心改动为阻隔型电极/贵金属改良电极，分两条主流技术路线：

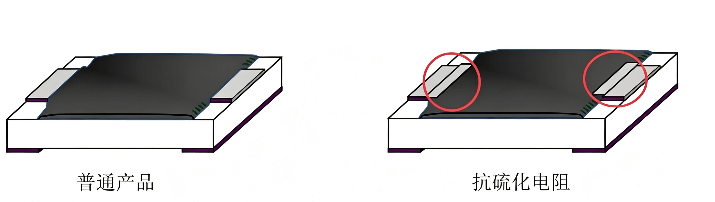

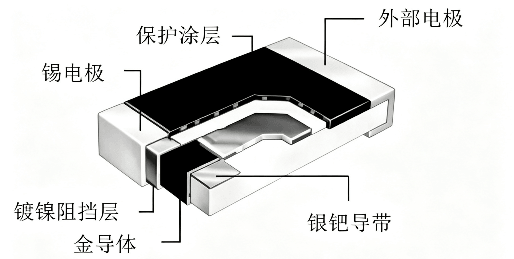

抗硫化电阻结构

硫化失效根源在于银（Ag）电极与硫离子反应生成绝缘硫化银，阻断导电通路，钯金属能隔绝硫离子渗透，是抗硫化核心材料：

正面电极仅Ag/Pd 0.5%低钯配比，部分低价产品甚至无钯，电极银层完全裸露，硫气体极易腐蚀电极。

正面电极采用Ag/Pd 5% 高钯配比，高含量钯形成致密防护屏障，阻挡硫元素侵入银电极。

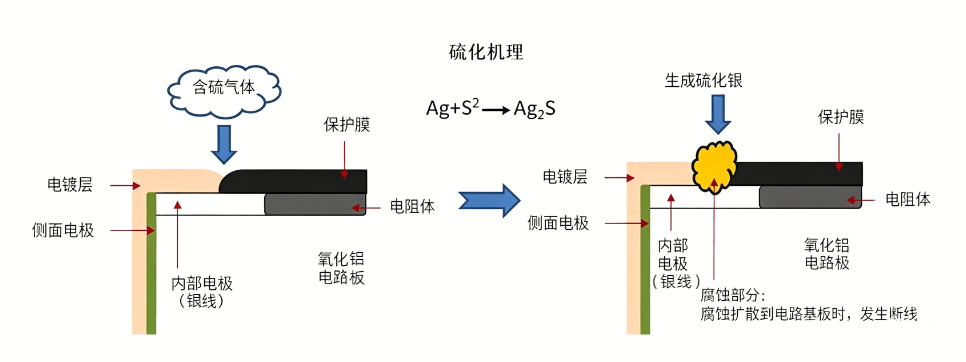

电阻硫化过程

标准通用功率结构，膜层厚度薄，过载能力弱；支持常规精度镭射切割，主流公差为±1%、±5%，适用于普通分压限流电路。

采用加厚膜层高功率结构，同等封装下承载功率更高；搭配高精度镭射调阻工艺，阻值公差可做到 ±0.5%、±0.25%，适配精密采样、信号检测电路。

抗硫化电阻加印一层高导热的聚氨酯灌封胶，起保护作用

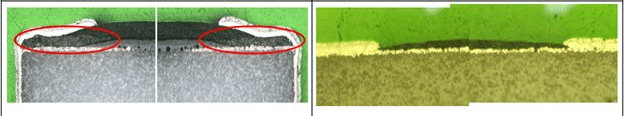

图片显微切片清晰展示两种电阻长期硫化测试后的电极状态：

左：抗硫化电阻右：普通电阻

普通电阻：电极表层出现大面积疏松腐蚀黄变层，银电极被硫腐蚀生成硫化银绝缘层，电极分层、孔隙严重，使用过程中会出现阻值飘升，直至完全开路。

抗硫化电阻：红圈标注电极边缘完整致密，无孔洞、无腐蚀剥离现象。高钯电极+抗硫化复合涂层，牢牢锁住电极金属层，硫离子无法渗透，电极导电结构完好，阻值无偏移。
