贴片电阻基础科普：厚膜与薄膜片式电阻工艺、结构、生产工序详解

贴片电阻（SMD Resistor）是电子设备中应用最广泛的被动元器件之一。该器件具备耐潮湿、耐高温、结构稳定、可靠性高、尺寸标准化的优势，同时拥有阻值公差小、温度系数低、电气精度优异的特性。

片式电阻结构示意图

根据核心生产工艺差异，贴片电阻可分为厚膜片式电阻与薄膜片式电阻两大品类，核心性能与工艺区别如下：

1、厚膜片式电阻（Thick Film Chip Resistor）：采用丝网印刷工艺，将电阻浆料沉积于氧化铝陶瓷绝缘基体表面，经高温烧结成型。其精度范围为±0.5%~10%，温度系数区间为±200ppm/℃~±400ppm/℃，性价比高、量产稳定性强。

2、薄膜片式电阻（Thin Film Chip Resistor）：以真空蒸发、溅射镀膜工艺，将金属电阻材料均匀镀覆在绝缘基体表面制成。具备温漂小、温度系数极低、阻值精度极高的特点，多用于高端精密电路、仪器仪表等高精度场景。

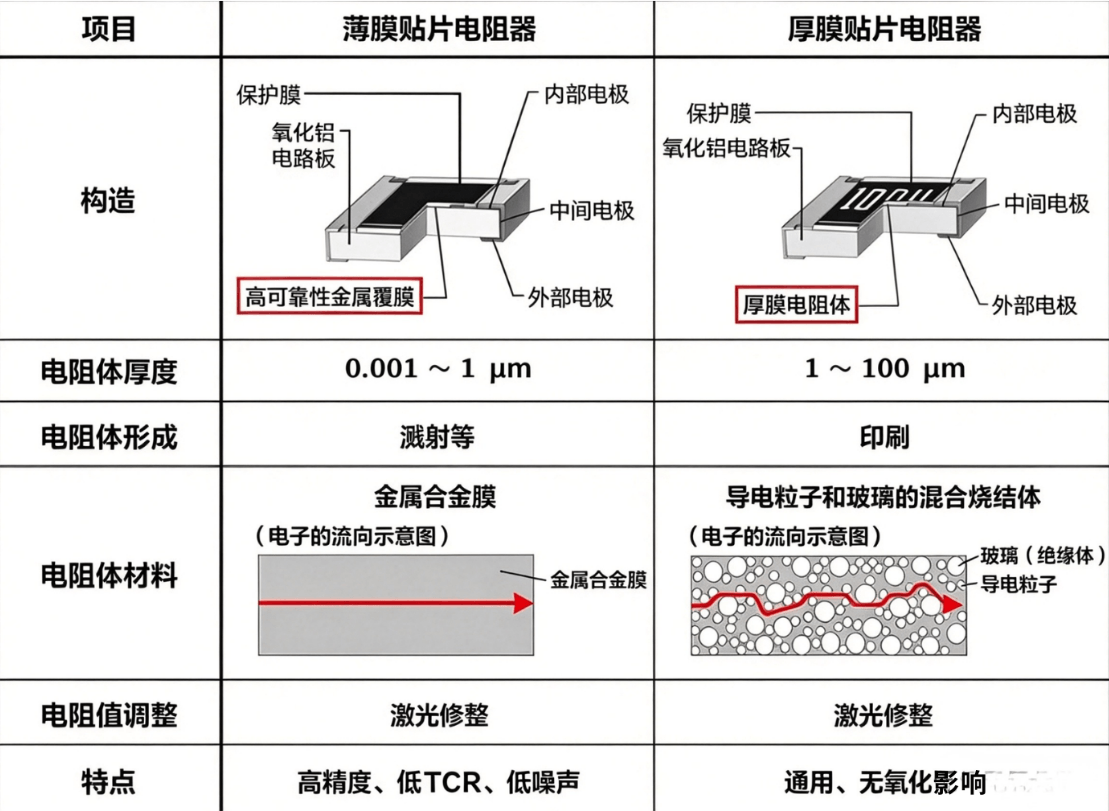

薄膜贴片电阻和厚膜贴片电阻的比较

从规格维度划分，行业通用封装尺寸包含01005、0201、0402、0603、0805、1206、1210、2010、2512等；主流阻值精度为±1%、±5%，阻值序列适配E24、E96行业标准；常规功率覆盖1/20W、1/16W、1/8W、1/4W、1/2W、1W。

贴片电阻层级结构

贴片电阻为多层复合结构，各层级分工明确、协同保障器件电气性能、结构强度与环境耐受性，主要构造如下：

厚膜贴片电阻完整生产工艺流程

针对上述的厚膜片式电阻生产流程中的相关生产工艺原理及CTQ（关键质量特性）

介绍如下：

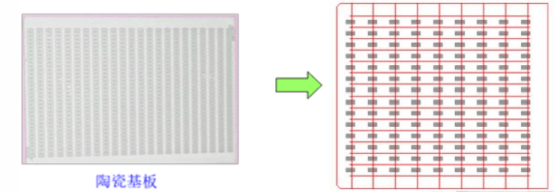

工序一：陶瓷基板准备（氧化铝）

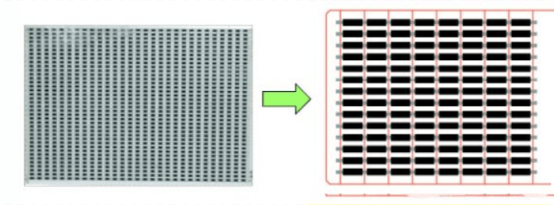

工序二：背导体印刷

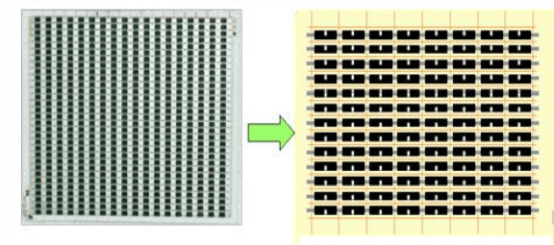

制造工艺：采用丝网印刷工艺在基板背面两侧印刷银浆，完成印刷后进入烘干工序，工艺参数为140℃恒温烘烤10分钟，彻底蒸发银浆内部有机物与水分，固化导体雏形。

工序三：正导体印刷

制造工艺：翻转基板，在正面两侧区域印刷银钯（Ag/Pd）合金浆料，先经140℃/10min烘干除杂，再通过850℃/35min高温烧结，使电极浆料致密固化，形成稳定导电层。

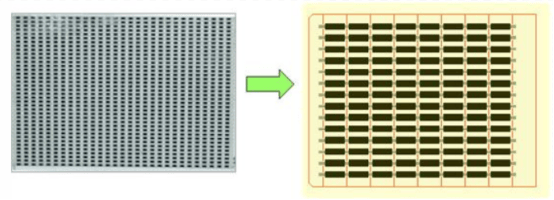

工序四：电阻层印刷

制造工艺：采用丝网印刷工艺在基板中间区域印刷氧化钌（RuO₂）电阻浆料，经140℃/10min烘干后，通过850℃/40min高温烧结固化，形成稳定电阻膜层。

工序五：一次玻璃保护

制造工艺：印刷无铅玻璃釉保护层，经140℃/10min烘干除水，再通过600℃/35min高温烧结，形成致密、均匀的防护膜层。

工序六：镭射修整

制造原理：依据电阻计算公式R=ρL/S（ρ为材料电阻率、L为电阻体长度、S为膜层截面积），通过镭射光点精准切割电阻体，改变电阻体长宽比例，提升初始阻值至额定标准值，设备实时闭环检测阻值，保障校准精度。

工序七：二次玻璃保护

制造工艺：印刷高稳定性玻璃釉或树脂防护浆料，经140℃/10min恒温烘干固化，形成高强度复合防护层。

工序八：阻值码字印刷

制造工艺：采用环氧树脂基黑色耐高温油墨进行字符印刷，经140℃/10min烘干定型，再通过230℃/30min高温烧结固化，确保字符清晰耐磨、不易脱落。

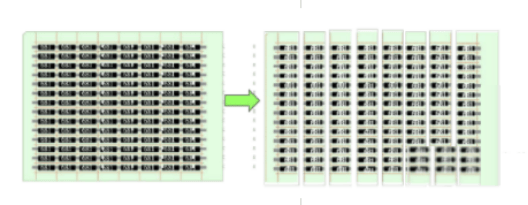

工序九：折条分割

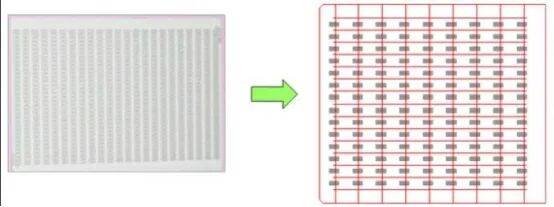

制造工艺：采用专用折条设备，依托基板预制分割槽纹，精准将整版基板折分为均匀条状。

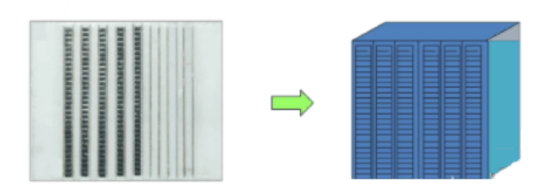

工序十：端面真空溅镀

制造工艺：将条状工件整齐堆叠，置入真空溅镀设备，先经110℃预热处理，再通过真空高压溅射工艺，将镍铬、银合金材料均匀镀覆在电阻端面，完成140℃/10min烘干、230℃/30min烧结固化，形成耐腐蚀、高导通的侧面电极层。

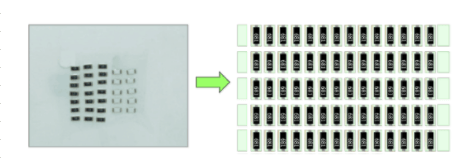

工序十一：单粒折分

制造工艺：通过胶轮、轴心棒与传输皮带协同配合，利用柔性压力完成条状工件的精细化单粒分割，规避硬性撞击造成的器件破损。

工序十二：电极电镀

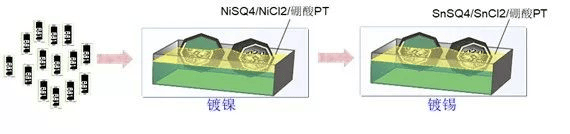

制造工艺：采用滚筒式电解电镀工艺，滚筒承载电阻作为阴极，镍、锡金属分别作为对应阳极，通过电解反应使金属离子均匀沉积于电极表面；电镀全程管控电解液浓度、PH值（PH＜7）与电镀时长（标准2小时）。电镀完成后，经140℃热风烘烤10min彻底干燥。制程中添加氧化铝球与钢球，分别起到搅拌均匀、提升导电性的作用。

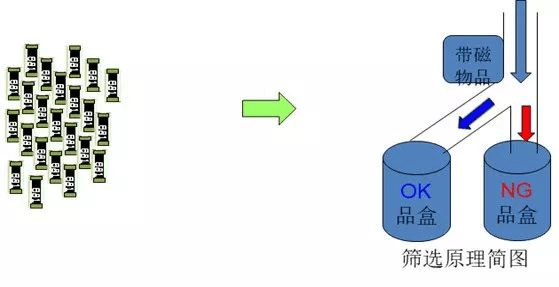

工序十三：磁性筛选

筛选原理：良品镀镍层均匀完整，磁性吸附力稳定；不良品镀层残缺、磁性偏弱，吸附力不足，设备通过磁力差自动区分良次品，不良品自动落入废料盒，良品进入下一工序。

工序十四：电性能测试

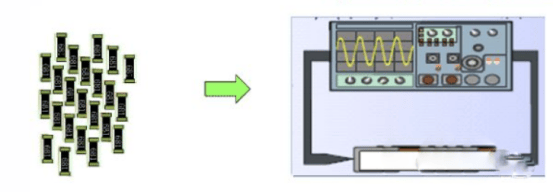

工作原理：设备内置数字电阻测试仪，预先设定 ±5%、±1%、±0.1% 等标准精度阈值；设备配套对应精度良品收纳盒与不良品收集盒。 设备检测阻值后，通过气动吹气机构自动分拣：实测阻值落在 ±5% 公差区间，器件吹入 5% 精度料盒；±1%、±0.1% 规格分选逻辑一致；阻值超所有预设公差范围的不良品，统一吹入不良品收纳盒集中报废。

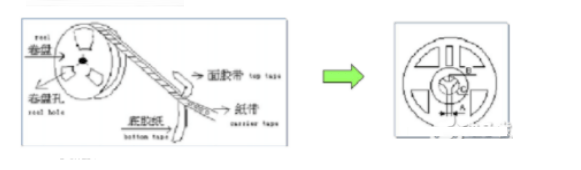

工序十五：编带包装

制造工艺：全自动编带机通过热熔上、下封带，将电阻固定承载于载带型腔，形成标准卷盘包装。
