天二CRH高功率贴片电阻PCB热管理：铺铜、焊盘、散热过孔设计方案

时间：2026-09-23 阅读量：1

明明参数规格完全覆盖电路功率需求，上机量产却仍出现电阻高温发烫、温漂超标，长期工作后发黑烧蚀，甚至整机寿命骤降——这是不少电源、工控、驱动工程师都踩过的坑。

很多人第一时间会怀疑器件品质，但绝大多数情况下，问题不在电阻本身，而在PCB热管理设计。

以天二CRH高功率电阻为例：它主打高功率密度，同封装下功率更高、热阻更低、脉冲耐受更强。但这类高性能器件，必须匹配对应的PCB散热布局——如果沿用普通电阻的铺铜、焊盘、排布思路，再优质的器件也会温升超标、性能无法发挥。

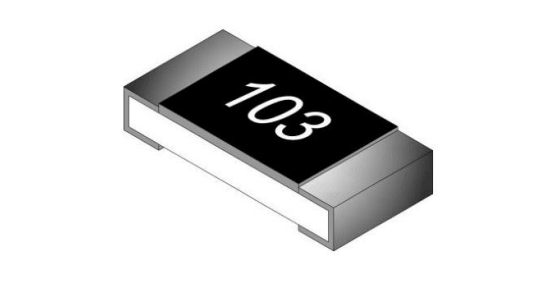

天二CRH高功率厚膜贴片电阻

一、高功率电阻的散热逻辑，和普通电阻不一样
普通贴片功率电阻主要靠表面空气自然对流散热，PCB铜箔只作为导电载体。

而CRH这类高功率电阻，核心逻辑是「PCB导热为主、空气散热为辅」——热量主要通过两端电极焊盘快速传导至PCB铜箔，再扩散到整板、内层地层。

简单说：你的PCB铺铜和焊盘，就是电阻的被动散热片。散热设计不合理，额定功率再高，也会被散热瓶颈拖累，出现实际输出缩水、温升爆表。

二、铺铜设计：让热量快速均匀扩散
1、铺铜面积：预留充足散热余量
高功率电阻应外扩铺铜，两端焊盘向外延伸≥10mm连续实心铜箔，避免局限于封装尺寸，让热量快速横向扩散，不集中在电阻本体周边。

2、铜厚选择：重载场景加厚铜箔
常规1oz（35μm）铜箔适合轻载；长期满功率、重载工况，建议选用2oz（70μm）及以上加厚铜箔，降低横向热阻，散热效率明显优于普通铜箔。

3、铺铜禁忌
网格铺铜：会切断热量传导路径，仅适合防翘曲、低频信号板，高功率电阻严禁使用。
孤岛铜、碎铜：零散铜块无法有效散热，反而积蓄热量、形成局部高温区。铺铜必须完整连通，直接接主地、功率地，构建完整散热通路。

三、焊盘设计：微小改动，大幅降低温升
焊盘是CRH电阻热量传导至PCB的唯一核心通道。

1、焊盘尺寸：不缩焊盘、适度加宽
批产中为规避短路而缩小焊盘，会直接压缩导热面积、造成热量堆积。最优做法是沿用标准焊盘尺寸；重载场景可适度加宽两端焊盘，强化导热接触面积。

2、散热过孔：打通多层散热通路
仅靠表层铺铜效率有限。在两端焊盘区域均匀布置0.3–0.5mm孔径的散热过孔，孔距约1mm，把表层热量快速引至内层地层、底层大面积铺铜，实现立体散热。注意过孔要均匀分布，避免散热不均导致局部高温、阻值偏移。

3、阻焊开窗：适度露铜，释放散热潜力
阻焊油墨导热性差，建议焊盘及周边散热铜皮适度开窗露铜，在提升表面散热的同时兼顾焊接良率，避免虚焊、假焊。

写在最后
多数过热故障，并非器件品质问题，而是沿用了普通电阻的低端散热逻辑，浪费了CRH的高功率、低热阻优势。

做好PCB热管理，不仅能彻底解决电阻温升超标、烧损问题，还能大幅提升电源、工控、驱动设备的长期稳定性，降低售后故障率，是性价比最高的硬件优化方案。
