同样做电流采样，为什么金属箔电阻精度远超传统薄膜电阻？

时间：2026-09-22 阅读量：1

在电流采样电路设计中，很多设备精度不稳定、采样数据漂移、小信号失真的核心问题，往往不在于后端算法，而是被忽略的电阻。电阻的内部材料与架构，直接决定了采样信号噪声大小、电流分布均匀性以及设备长期运行的稳定性。

在毫欧级高精度电流采样场景中，华德STE系列金属箔合金电阻，属于陶瓷基板金属箔结构的贴片电流感测电阻，依靠独特的金属箔本体结构，表现出区别于普通薄膜电阻的性能优势。

一、STE金属箔电阻内部逐层拆解

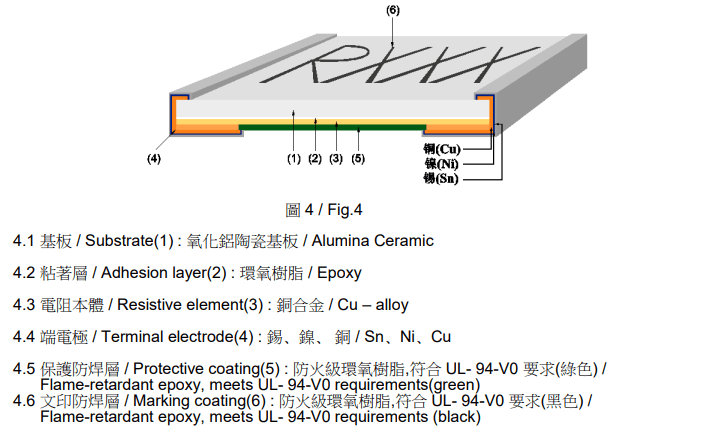

金属箔电阻以高纯度氧化铝陶瓷为承载基板，通过精密高温贴合工艺复合多层功能结构，自上而下依次形成保护层、锰铜合金箔、氧化铝陶瓷基板、多层端电极四层核心体系。该一体化结构设计从根源上优化了元件寄生参数，抑制热形变与阻值漂移，适配大电流、高湿热、频繁功率切换的复杂工况。

1、保护层
覆盖在合金箔表层的绝缘防护层，隔绝水汽、粉尘，抑制箔材表面氧化。在功率循环、湿热环境下，减少合金箔腐蚀，避免局部阻值漂移。保护层不会影响电流通路，仅承担环境防护。

2、锰铜合金箔（核心导电层）
采用超薄轧制锰铜合金薄片作为电阻本体，阻值由合金箔的厚度、有效截面积、图形轮廓决定。

锰铜合金本身具备低温度系数特性，配合一体成型箔材，电流可以在整个金属箔平面横向铺开，而非局限在狭窄薄膜通道。

3、氧化铝陶瓷基板
高导热氧化铝陶瓷作为载体，刚性强、热膨胀系数与锰铜合金箔匹配。电阻通电产生的热量，可以快速从合金箔传导至陶瓷基板，再通过焊盘传递到PCB铜皮。降低局部热点，减少热应力带来的阻值偏移。

基板和合金箔通过高温贴合工艺紧密结合，避免功率反复变化时箔材剥离。

4、多层端电极
采用多层复合电极结构，底层提升与陶瓷基板附着力，中间层保障导电，表层为可焊锡层。多层电极降低接触电阻，减少电极与合金箔界面的接触噪声；同时增强SMT焊接可靠性，降低虚焊风险。

二、金属箔电阻 VS 薄膜电阻：底层结构差异
金属箔电阻与薄膜电阻不一样，电阻本体制造逻辑完全不同：

1、核心制造工艺差异
薄膜电阻：在绝缘基板上，通过真空蒸镀/溅射工艺，沉积一层极薄的金属膜，再通过激光切割刻出蜿蜒曲折的细长电阻通路。电流被迫沿着窄长刻线流动，通路狭长。

金属箔电阻：直接将轧制成型的整块锰铜合金箔粘贴在陶瓷基板上，再做图形化处理。电阻主体是实体金属薄片，电流流通截面更大、更连续。

2、低频噪声差异来源
电阻的低频噪声，大多来自材料颗粒界面、微观裂纹以及电流通道的收缩效应。

薄膜电阻的电阻膜是沉积生成，薄膜内部存在大量微观晶粒界面；加上激光刻蚀形成细长迂回走线，电流集中在狭窄通道，载流子碰撞、局部微观发热都会放大低频噪声。在小信号采样电路中，这类噪声会直接叠加到采样电压上，影响ADC采样精度。

金属箔采用轧制锰铜合金，金属箔是连续轧制成型，晶粒结构更连续，界面缺陷更少；同时电流通道宽大，没有狭长刻线带来的电流收缩效应，1/f低频噪声显著更低。

在BMS电池采样、高精度电源电流监测场景，低噪声特性可以保留微弱采样信号，减少后端滤波电路压力。

3、电流分布均匀性对比
薄膜电阻狭长蛇形走线会造成电流聚集，走线拐角处电流密度偏高，容易形成局部热点。大电流工况下，局部温升会高于电阻平均温升，带来额外温漂，极端情况会加速膜层老化断裂。

华德STE金属箔为平面连续箔材，电流在整个合金箔平面均匀扩散，不存在单点电流集中。整体电流密度分布均衡，热量分布也更平缓。同等额定功率下，不会出现局部过热，功率循环时的阻值稳定性更好。

三、金属箔电阻的核心价值，适配高端精密场景
1、采样一致性更好：依托均匀的电流分布与极低的低频噪声特性，电阻单颗参数偏差小、批次离散度极低，能够有效控制整机批量生产的采样误差，大幅降低产品良品率管控难度。
2、抗功率循环能力强：陶瓷基板与锰铜箔热膨胀匹配，反复通断大电流，热胀冷缩不容易造成电阻本体开裂。
3、小信号采样友好：低频噪声低，适合电池管理、精密工控电源这类需要捕捉微弱电流信号的场景。

写在最后
电阻的性能上限，从来不是参数噱头，而是藏在看得见的内部结构与工艺细节里。

华德STE金属箔电阻通过材料、结构、工艺的全方位优化，从根源上解决了传统薄膜电阻噪声高、温漂大、稳定性差、一致性不足的行业痛点。凭借高精度、低噪声、强抗疲劳、高批次一致性的综合优势，成为高端精密采样电路的刚需元器件，全方位提升工业设备、新能源设备的检测精度与运行稳定性。
