原标题：瞬态电压抑制二极管
TVS瞬态电压抑制二极管简介
TVS瞬态电压抑制二极管又叫突波抑制二极管、防雷管、TVS管等常用名称，英文称：Transient Voltage Suppressor；缩写称：TVS；是属于半导体分立元件，俗称半导体。归纳于半导体二极管类别，是在稳压二极管工艺基础上发展起来的一种新产品，TVS瞬态电压抑制二极管的结构与稳压二极管相似，就连符号及工作原理都是一样的，但是结构上是有差别，其最大的差别是一般稳压二极管组成的PN结面积很小,它能承受的反向电流较小。一般小功率稳压管(0.5~IW)其最大反向电流为几十毫安到几百毫安;而TVS瞬态电压抑制二极管的PN结面积较大,可耗散的功率较大,允许最大的反向电流可达几安到几十安。因此它可以吸收瞬时高电压脉冲所造成的瞬间大电流。一般稳压二极管是0.5~3w，而TVS瞬态电压抑制二极管达30W到1500w，有些用于高压的可达10kw以上。而TVS瞬态电压抑制二极管有两种保护规格形式，分别为单向保护和双向保护。

深圳顺海科技有限公司是“硕凯”“萨瑞微”两大国内知名品牌的TVS瞬态电压抑制二极管授权一级代理经销商，主营TVS瞬态电压抑制二极管、插件TVS、常规TVS、车载TVS、蓝宝宝、突波抑制二极管、防雷管等半导体二极管的保护器件全系列封装规格，其常用封装有SOD-123(SMF)、 DO-214AC(SMA) 、DO-214AA(SMB) DO-214AB(SMC) 、DO-204AL、DO-204AC、DO-201AD、P-600、DO-218AB等等，如需要TVS管、插件TVS、常规TVS、车载TVS、蓝宝宝等产品请留言联系或拨打相关电话：0755-28100016；海量TVS管现货库存，正品保证、样品申请、小量快购、专业FAE支持、可定制、供应链保障、研发选型、技术问答。我司专注于半导体、电子元器件等20余年是您值得信赖的企业。那么小编今天主要介绍“硕凯”及“萨瑞微”两个品牌介绍其中TVS瞬态电压抑制二极管大致封装参数规格如下。

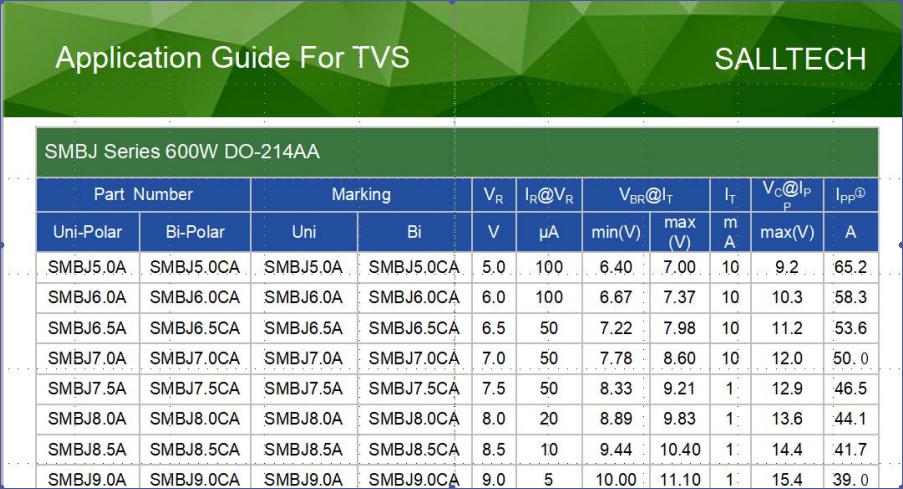

TVS瞬态电压抑制二极管-硕凯-SMB系列大致参数选型如下图

TVS瞬态电压抑制二极管-萨瑞微-DO-214AA封装大致参数选型如下图

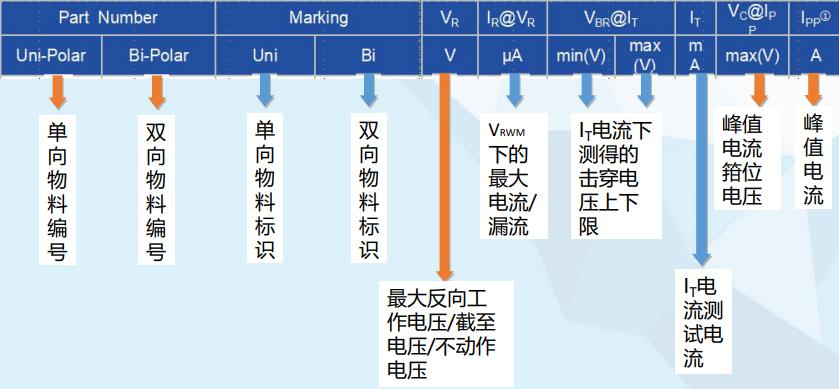

TVS瞬态电压抑制二极管料号识别图如下

TVS瞬态电压抑制二极管特点
（1）将TVS 二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的脉冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵；
（2）静电放电效应能释放超过10000V、60A 以上的脉冲，并能持续10ms；而一般的TTL 器件，遇到超过30ms 的10V脉冲时，便会导至损坏。利用TVS 二极管，可有效吸收会造成器件损坏的脉冲，并能消除由总线之间开关所引起的干扰（Crosstalk）；
（3）将TVS 二极管放置在信号线及接地间，能避免数据及控制总线受到不必要的噪声影响；

TVS瞬态电压抑制二极管应用
TVS瞬态电压抑制二极管广泛应用在于小电源保护、交换机、POS机、楼宇对讲、监控系统、停车场一卡通、传输系统、仪器仪表、通信产品、控制板、GPS导航仪等。

拓展相关资料：
TVS瞬态电压抑制二极管主要性能参数
（1）断态电压；
（2）钳位电压；
（3）击穿电压；
（4）峰值电流；
（5）测试电流；
（6）漏电流；

TVS瞬态电压抑制二极管选型步骤
（1）要知道客户的产品，工作电压，应用端口，防护等级；
（2）根据应用端口，防护等级选择器件的封装和功率；
（3）根据应用端口，防护等级选择器件的封装和功率；
（4）断态电压≥1.2倍电路中的工作电压；

TVS瞬态电压抑制二极管工作原理
（1）器件并联于电路中，当电路正常工作时，它处于截止状态（高阻态），不影响线路正常工作；
（2）当电路出现异常过压并达到其击穿电压时，它迅速由高阻态变为低阻态，给瞬间电流提供低阻抗导通路径，同时把异常高压箝制在一个安全水平之内，从而保护被保护IC或线路；
（3）当异常过压消失，其恢复至高阻态，电路正常工作；

以上内容主要介绍TVS瞬态电压抑制二极管的说明、种类图、硕凯及萨瑞微的大致选型参数、料号识别图、特点、应用、主要性能参数、选型步骤、工作原理等主要信息，如需要TVS管相关产品请留言联系或拨打：0755-28100016；海量TVS管现货库存，欢迎拿样测试。
