原标题:（干货分享）一体成型电感详情介绍
说到一体成型电感，我们都应该很清楚。因为那个应用在我们的生活中是不可或缺的。但是，一体成型电感上的数字、结构、特性、应用、规格图、优点、以及一体成型电感跟普通绕线功率电感之间区别可能大多数人都不知道是什么意思。那么由顺海科技小编我整理归纳一篇文章分享给大家。
一体成型电感数字含义：
一体成形电感器上边的数字意思的是感量，一般是由数据和英文字母R构成的，数据一般由三位数据构成。前边俩位意味着的是数量，第三位意味着的是零的数量。
电感单位为uh，例如100为10uh，101为100uh，221为220uh。在由数字和字母构成的情况下，中央的数字r表示小数点，比如：1R1表明的是1.1uh，2R2表明的是2.2uh，3R3表明的是3.3uh。
一体成型电感数字

一体成型电感的结构：
一体成形电感器就是指包含座体和绕阻本身，座体由绕阻本身埋进金属材料带磁粉末状內部铝压铸而成，表层封裝脚位为绕阻本身的引出来脚立即成型于座体表层。一体成形电感器应用表层贴片式封裝，被归到贴片电感的一种。
一体成型电感的结构

一体成型电感特性以及应用：
（1）SMD表面贴片式电感；
（2）一体成型结构可避免发生噪音；
（3）一体成型电感的全封闭结构磁屏蔽效果好，可有效降低电磁干扰；
（4）同尺寸直流阻抗最低
（5）可确保耐电流电感值降幅平顺；
（6）应用频率可达5MHz；
（7）适用于回流焊SMT工艺；
（8）产品无铅,符合RoHS指令；
（9）适用于电源供应器、个人电脑和其它掌上型电子设备中电源线路上直流对直流整流的应用；
（10）适用于高可靠要求的车用，军用，医用，航空航天等行业；

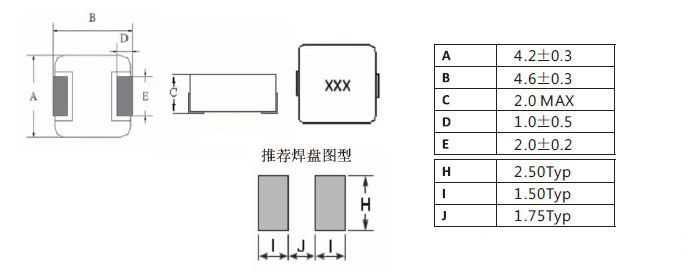

一体成型电感规格尺寸图：

一体成型电感的优点：
（1）小体积，大电流，在高温下能够保持优良的温升电流及饱和电流特性；
（2）一体成型电感自主开模，拥有多项外观设计专利，多项自主知识产品；
（3）低损耗，低阻抗，无引线端头，寄生电容小；
（4）采用一体成型结构，坚实牢固，磁路封闭、具有良好的的磁屏蔽性和EMI性能；
（5）磁屏蔽结构，磁路闭合，抗电磁干扰强，具有超低蜂鸣叫，可高密度安装；
（6）采用低损耗合金粉末压铸，低阻抗；
（7）一体成型结构，坚实牢固，产品精准，持久防锈；
一体成型电感与普通绕线功率电感的区别：
（1）原材料不一样，一体成形电感器是座体由绕阻本身埋进金属材料带磁粉末状內部铝压铸而成，表层封裝脚位为绕阻本身的引出来脚立即成型于座体表层。而一般功率电感是将变压器骨架上边绕上铜心线，随后打上密封剂；
（2）屏蔽掉实际效果不一样，一体成形电感器有更强的屏蔽掉实际效果；
（3）电流的大小不同，一体成型电感的电流变得更大；
（4）一体成形电感器的成本费与一般功率电感相较为，因为其材料和加工工艺决策，比一般功率电感价钱高；
（5）生产工艺流程不一样，一体成形电感器是将座体和绕阻引入磁粉探伤后冲压模具而成，一般功率电感便是缠线以后打上密封剂；
