3720 1% 1W 0.015R
产品规格：3720 1% 1W 0.015R
产品型号：RLN37FECR015
产品品牌：大毅（TA-I）
阶梯价格：
在线询价
在线购买
在线询价
在线购买
| Type | Power Ratings |
Resistance Value (mR) |
Resistance Tolerance (%) |
Operation Temperature Range(℃) |
T.C.R(pmm/℃) |
| RLN37 | 1W | 15 | ±1% | -55~+170 | ±100 |
优秀的低温度系数和高功率承受0.5 w ~ 5 w和最小功率损耗的产品,提供更低的电阻(0.3欧姆),和多样化的选择(长边电极&四个终端),使用电流控制,确保电路,电源操作监控系统是安全的,符合AEC-Q200标准。
解读大毅无铅合金电阻的产品代码编号：RLN 06 F T C R015
RLN:类目。
06（系列）：3720。
F(公差)：F:±1%，G:±2%，J:±5%。
T(包装方式):纸质包装。
C(额定功率):S=1/2W,C=1 W。
R015（标称阻值）:15mΩ=0.015Ω
大毅合金电阻特性
贴片合金电阻
1. 超低电阻(15 mΩ),适合大电流检测。
2. 极小的温漂。
3. 涂料:模塑料ul - 94 v0品位。
4. 低温度上升高功率应用程序。
大毅合金电阻结构构造与尺寸

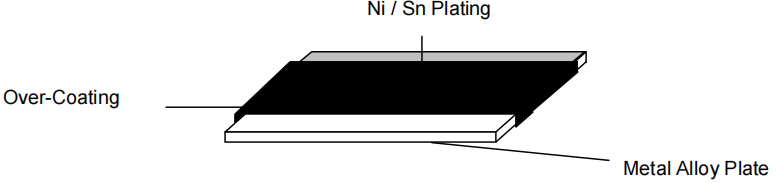

①结构构造
☆注解：Over-Coating:覆膜； Metal Alloy Plate:合金金属板 Ni/Sn Plating:镍/锡镀层。

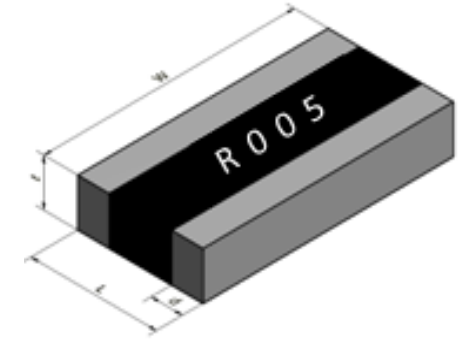

②尺寸图
|
类目 |
L |
W |
T |
D |
材料 |
|
RLN37 |
3.75±0.3 |
2.3±0.2 |
0.5±0.2 |
0.7±0.20 |
涂层：合金：成型复合UL-94V-O级 |
大毅无铅合金电阻特性
|
类目 |
RLN37 |
|
额定功率 |
1W |
|
阻值 |
15mΩ |
|
工作时温度范围 |
-55℃~+170℃ |
|
电阻温度系数 |
±50ppm/℃ |
|
公差 |
±1% |
|
绝缘阻值 |
Over 100MΩ |
|
最大工作电压 |
(P*R)1/2 |
大毅无铅合金电阻包装量
包装数量 5000件/包

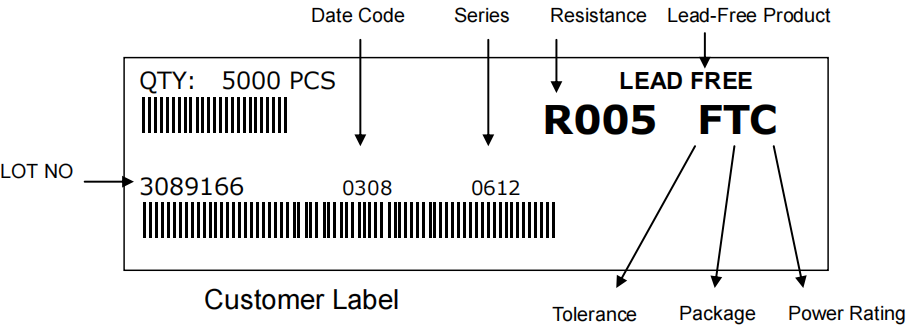

大毅无铅合金电阻标签
☆注解：0612:系列号，r005:电阻为50mΩ，F:公差为±1%，T:为纸质包装，C:功率为1W，lead free:无铅。 customer label:客户标签。
大毅无铅合金电阻应用
①:伺服电机控制,②:笔记本电脑和平板电脑,③：伺服电机控制，汽车照明，服务器& UPS，照明控制，PLC控制器，智能家居，信息娱乐和安慰，电池和充电器，自动化设备，远程电源管理，充电器和适配器，游戏机，存储& SSD，逆变器，力量训练和安全，安全设备，多媒体，打印机，白色家电，电力供应，主板。
