干货 | 5类贴片电阻详解：薄膜、抗硫、合金、浪涌、车规款一次讲透

时间：2026-05-29 阅读量：2

小小的贴片电阻并非只有单一品类，根据使用环境和电路要求，市面上划分出多款功能型产品。有的追求极致精度与低噪声，有的擅长抵御腐蚀硫化，有的专攻大电流采样，还有的可承受高压浪涌与车载严苛环境。今天就带大家详细认识五类热门专用贴片电阻，看懂它们的核心优势与适用场景。

薄膜电阻
在高端仪器仪表或精密信号处理电路中，微小的阻值偏差都可能导致系统误差。此时，普通厚膜电阻已无法满足需求，薄膜电阻便是为此而生的高精度解决方案。

高精密薄膜贴片电阻

产品特性‌‌
①‌高精度‌：阻值容差可达 ‌±0.01% 至 ±0.1%；。
②‌低温漂（TCR）‌：温度系数低至 ‌±5 ppm/℃ 至 ±25 ppm/℃；
③‌低噪声‌：金属或合金均匀薄膜结构减少散射噪声；
④‌高长期稳定性‌：年漂移通常 ‌<0.1%‌（部分车规/工业级 <0.05%）；
⑤‌尺寸小、集成度高‌：主流为片式（如 0201–2512），适合高密度 PCB。

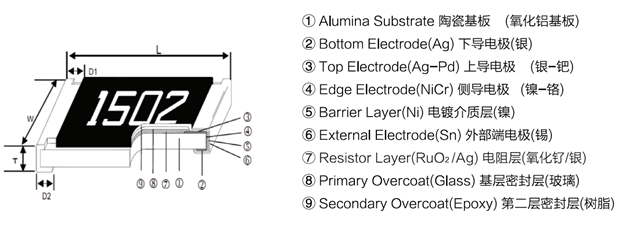

产品结构

应用领域
①汽车电子：车载信息娱乐系统
②工业电子：能量管理模块、测试控制系统、转向控制系统、各类传感器、电源转换器、精密放大电路
③消费电子：打印机、笔记本电脑、液晶显示设备、智能手机及配套充电器、蓝牙模块、无线网卡、数码相机、医疗设备、精密检测仪器
④通讯电子：卫星定位系统、GPS定位设备

抗硫化电阻
在工业控制或户外设备中，含硫气体（如橡胶、轮胎产生的硫化物）侵蚀是导致电阻开路失效的头号杀手。

抗硫化金属薄膜贴片电阻

产品特性
①‌抗硫化机制‌：采用‌银钯（Ag/Pd）或银钯钌（Ag/Pd/Ru）等合金内电极‌（钯含量常达2%~20%），显著降低硫化银（Ag₂S）生成速率。

②‌高可靠性认证‌：多数车规/工业级产品通过 ‌ASTM B-809 抗硫化测试‌（如10ppm H₂S、85℃/85%RH、1000小时）及 ‌AEC-Q200 车规认证‌，阻值变化率通常＜±3%（普通电阻可能开路）。

③‌宽环境适应性‌：工作温度范围一般为 ‌-55℃～+125℃ 或 +155℃‌（部分达220℃），耐高温高湿高污染。

④‌电性能稳定‌：阻值范围常见 ‌1Ω～10MΩ‌，精度 ‌±1% 或 ±5%‌（高精密型达±0.1%），温度系数（TCR）多为 ‌±100ppm/℃～±400ppm/℃‌。

⑤‌封装与工艺兼容‌：支持标准 ‌0201至2512等贴片封装‌，适配回流焊/波峰焊。

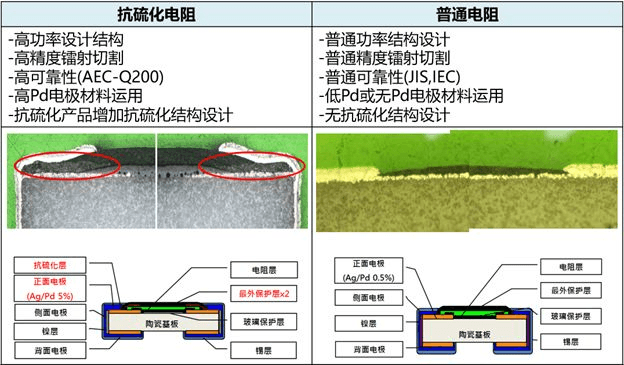

抗硫化电阻和普通电阻设计上的区别
‌与普通电阻关键区别‌：普通电阻用纯银或低Pd电极+普通环氧保护层，易在含硫潮湿环境中生成不导电硫化银导致‌阻值飙升或开路‌；防硫化电阻通过“‌合金替代+结构密封”‌双重防护，寿命可达普通电阻的10–20倍。

应用领域
主打抗硫化、高可靠特性，多用于高粉尘、高腐蚀、长期通电的复杂工况设备：
①汽车电子配套设备
②工业控制装置、工业电源设备
③医疗设备、服务器、门禁控制系统、空压设备、工业空调
④户外LED广告显示屏幕

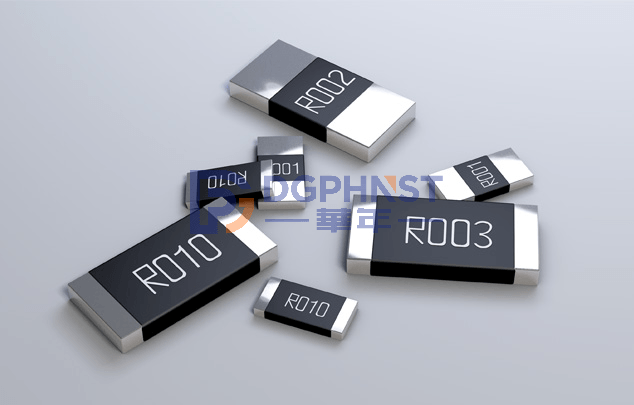

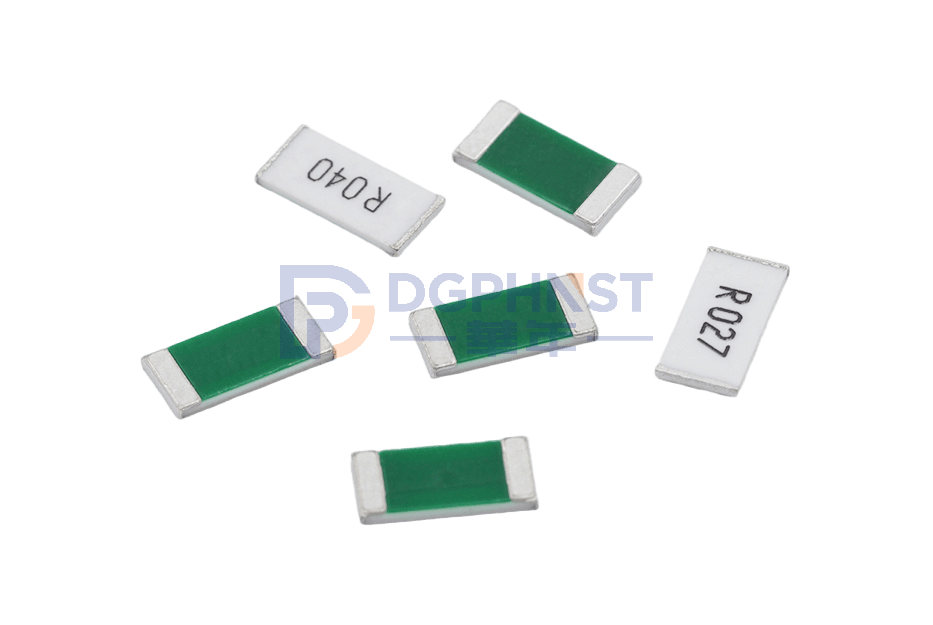

合金电阻
产品介绍
合金电阻摒弃了传统的陶瓷基体，采用锰铜或康铜等金属合金作为电阻体，核心用途是‌精准检测电路中的大电流‌，常见于新能源汽车、电源管理等高要求场景。‌‌
①低阻值‌：常见阻值范围在1毫欧到500毫欧之间，适合大电流采样。
②‌高精度‌：精度普遍能达到±0.1% 到±1%，远高于普通电阻的±5%。
③‌低温漂‌：温度系数（TCR）可低至±10ppm/℃，温度变化时阻值几乎不变，适配极端环境。
④‌高功率‌：额定功率最高可达36W，能承受大电流冲击，散热性能优于普通电阻。‌‌

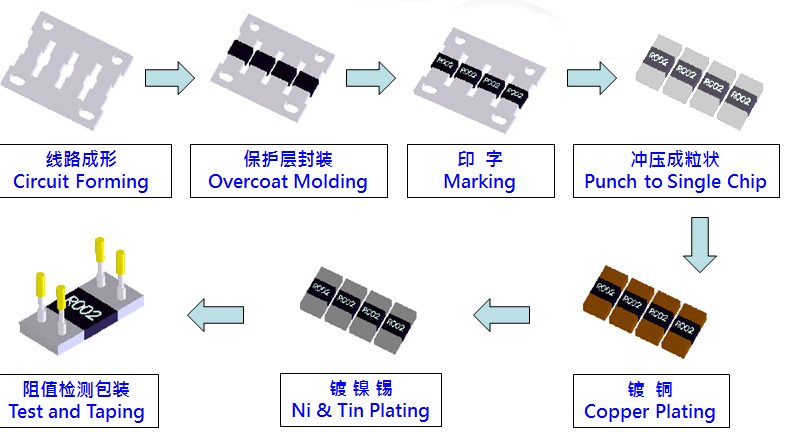

制造流程

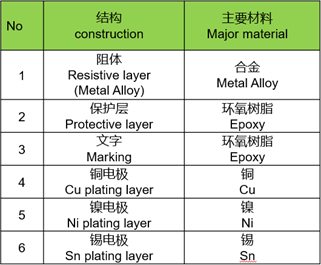

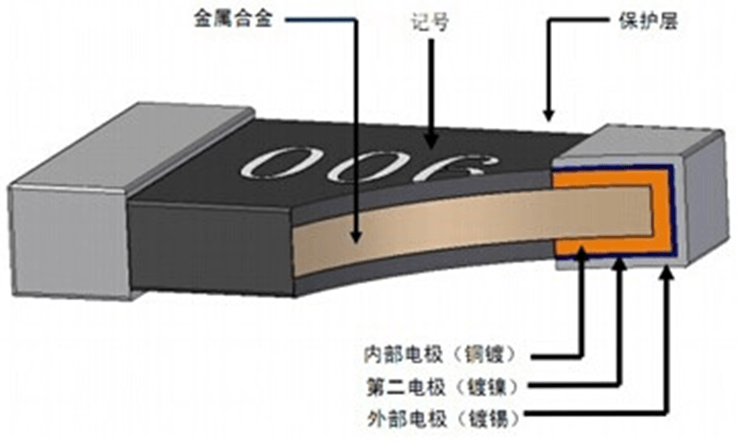

产品结构

应用领域
①新能源与储能：动力电池保护板（BMS）、逆变器、无人机动力电源。
②快充生态：手机/笔记本充电器（PD协议）、移动电源、车充。
③智能家电：变频马达控制板、扫地机器人、电动工具。
④‌工业控制与自动化‌：工业伺服驱动、变频器、PLC 控制器
⑤‌精密仪器与医疗‌：万用表、示波器

抗浪涌电阻‌‌‌
开关电源启动瞬间或电网波动时产生的高压尖峰（浪涌），极易击穿普通电阻。抗浪涌电阻专为应对这些“瞬间高能”而生。

抗浪涌厚膜贴片电阻

产品特性
①高可靠性和稳定性
②优秀的耐压及耐脉冲击性能
③适用于回流焊、波峰焊

产品结构

应用领域
主打抗浪涌、抗脉冲冲击特性，多用于电路稳压、电路保护场景：
①电源供应设备、工业诊断检测设备
②工业控制系统、液晶视频监控设备
③电机控制电路、工业供电设备
④便携式电池充电器、医疗电子设备
⑤测试测量仪器、各类电路保护装置

车规电阻
汽车电子对元器件的要求堪称严苛。一颗小小的电阻失效，可能引发生命安全事故。车规电阻是‌专为汽车电子设计的高可靠性电阻‌，必须通过‌AEC-Q200 认证‌，能在极端环境下稳定工作。‌‌‌

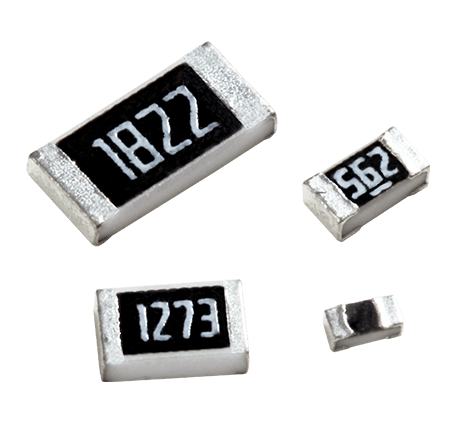

车规电阻

产品特性
①‌宽温工作范围‌：典型‌-55℃至+155℃‌（部分达+175℃）。
②‌高可靠性与低失效率‌：通过 ‌AEC-Q200‌ 全项应力测试（如温度循环、湿热负载、机械振动、耐硫化等）‌。
③‌高环境耐受性‌：具备‌抗硫化、防潮、防腐蚀能力（如ASTM-B-809测试）。
④‌优异机械稳定性‌：抗振动/冲击能力强（符合AEC-Q200 Section 2），‌强化端电极与陶瓷基体结合‌，防止行驶中脱焊或断裂。
⑤‌精密电参数‌：薄膜型可达 ‌±0.1%精度、±5ppm/℃ TCR‌；厚膜型常见 ‌±1%、±100~200ppm/℃‌，满足传感、BMS、ADAS等高稳定需求‌。

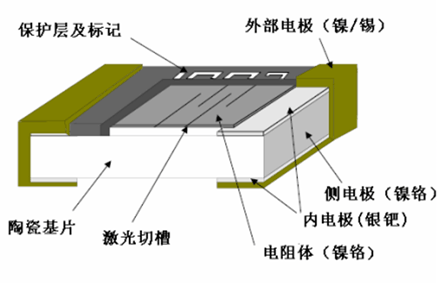

产品结构

应用领域
车规电阻满足车载高温、震动、复杂电磁环境的严苛要求，主要应用于汽车非中控、非安全核心类电子系统：

车载蓝牙、车载音响、车载喇叭、自动车窗控制系统、自动后视镜控制系统、后备箱开关系统、车载尾灯控制系统、尾气排放监测系统、车厢车载电子配套系统等。

写在最后
从精密的信号采集到大功率的电流检测，不同类型的贴片电阻承载着截然不同的使命。了解不同电阻的本领，才能在设计和使用中做到心中有数，让每一颗元器件都发挥出最大作用。
