收藏！3分钟了解自恢复保险丝（PPTC）

时间：2026-05-28 阅读量：1

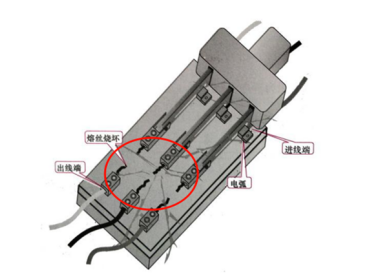

早期保险丝结构简单，外形如同细导线，无额外防护结构。过去农村家中的老式电闸，便采用这种条丝状保险丝。每逢雷雨天气，线路易出现过载，保险丝常会熔断；只需拧松电闸两端螺丝，更换新的保险丝，设备即可恢复正常供电。

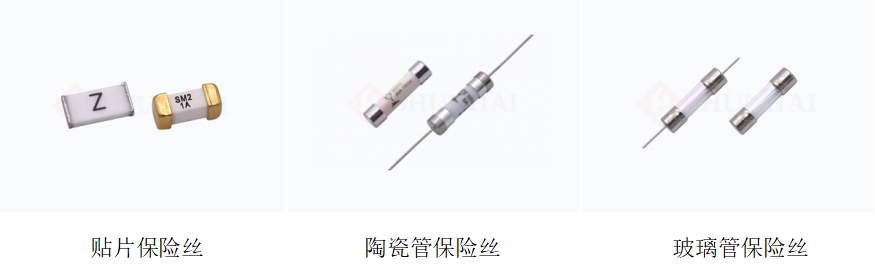

伴随技术与制造工艺的不断升级，保险丝的形态也愈发丰富，从最初的条丝状，逐步发展出片状、玻璃管型、陶瓷管型、带金属极片的塑胶片式以及贴片式等多种类型。

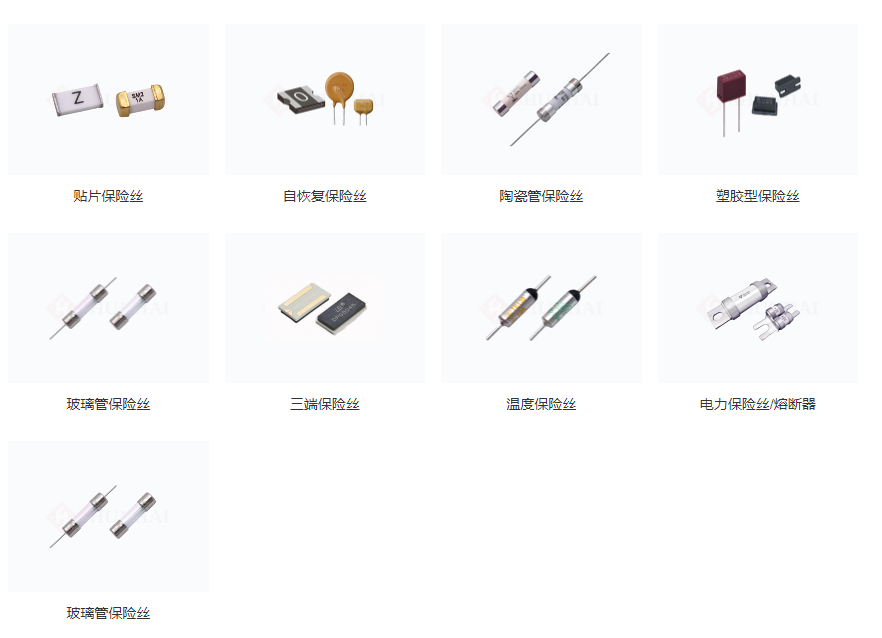

同样，打开顺海科技的官网查看产品目录可以发现，产品目录如下，保险丝的种类十分丰富。

而自恢复保险丝可让出现故障的电子设备短暂停机后，自行恢复正常运转。

自恢复保险丝简称PPTC，也叫聚合物正温度系数热敏电阻，是电路中常用的限流保护元件。它和陶瓷热敏电阻结构不同，核心原料为高分子树脂与导电颗粒。

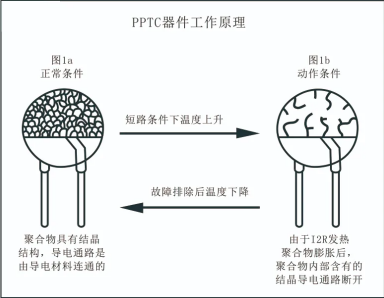

正常通电时，内部导电颗粒连成通路，电流可顺畅通过。一旦电路过流、温度超标，树脂受热膨胀，导电颗粒被分隔开，器件电阻急剧升高，从而阻断电流、保护线路。故障排除、温度下降后，树脂恢复原状，导电通路重新接通，无需人工更换，由此得名“自恢复保险丝”。

自恢复保险丝关键参数

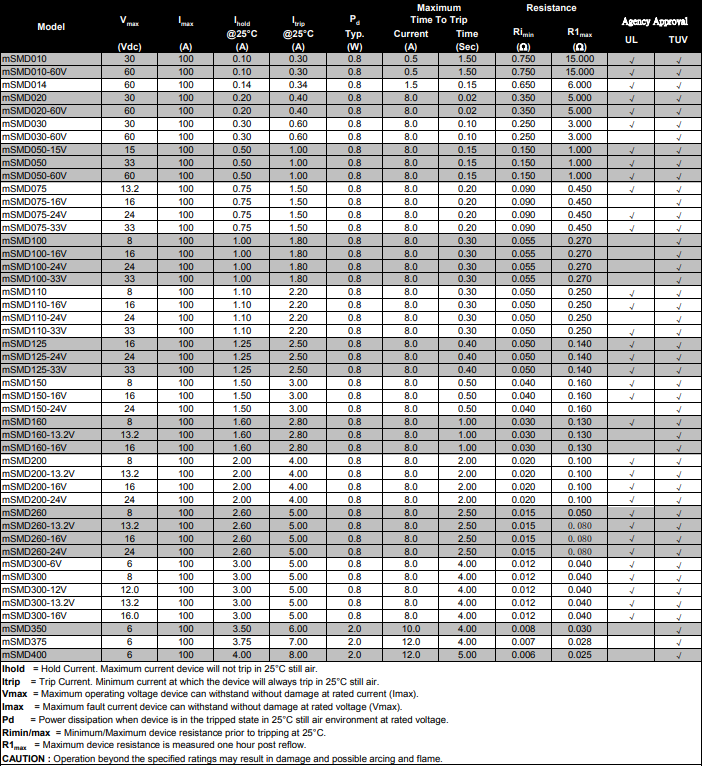

从自恢复保险丝中的规格书中可知，有七大关键参数：

维持电流（Ihold）：25℃环境中，PPTC 维持低阻导通的最大持续电流。
动作电流（Itrip）：25℃环境中，触发 PPTC 启动保护的最小电流，该数值通常为维持电流的 2 倍。
最大电压（Vmax）：PPTC 允许承受的最高工作电压。
最大电流（Imax）：PPTC 可承受的瞬时短路电流，用以表征器件的抗浪涌能力。最长动作时间（Max time to trip）：指 PPTC 从正常工作切换至保护状态的最长耗时，该参数在指定电流条件下测试，且与过流倍数密切相关。
典型功耗（Pd）：25℃环境中，PPTC 处于保护状态时的典型功耗。
初始最小电阻（Ri min）：25℃环境下，器件未焊接时的最小电阻。
动作后最大电阻（R1 max）：25℃环境中，动作触发或回流焊 1 小时后的最大电阻。

自恢复保险丝（PPTC）对温度十分敏感，实际应用中需重点考量温度带来的影响。

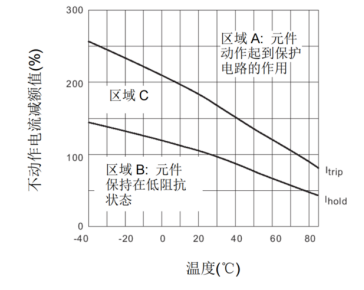

结合环境温度与两类电流参数，可将特性曲线划分为 A、B、C 三个区域：
A 区：自恢复保险丝触发动作、转为高阻状态时，电流与温度的对应关系；
B 区：电路正常工作状态下，器件电流与温度的变化规律；
C 区：器件存在不触发动作、持续维持低阻的可能，具体由器件阻值及环境温度决定。

动作时间

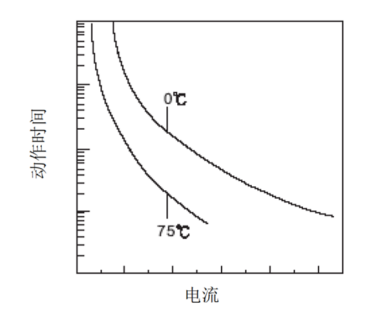

环境温度会直接影响PPTC的动作时长。以75℃高温环境为例，器件仅需较小的I²t能量，内部聚合物即可达到临界转换温度，因此较小电流便能驱动器件动作。

复位特性

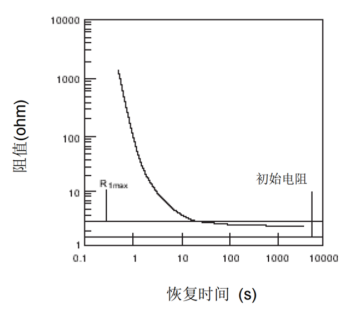

PPTC动作后的阻值会高于初始阻值。随着静置时间增加，内部聚合物逐步恢复原有状态，器件阻值也会慢慢回归初始水平，具体变化可参考复位特性曲线。

自恢复保险丝封装尺寸

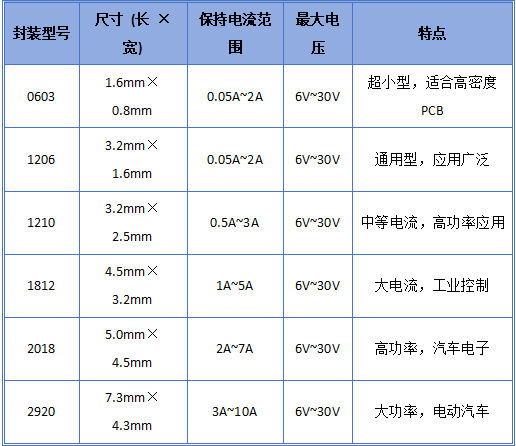

自恢复保险丝是一种特殊类型的保险丝，具有自动恢复功能，其封装尺寸与传统保险丝有所不同：

自恢复保险丝应用电路与场景
自恢复保险丝具备自动复位能力，是一类特殊的电路保护器件，应用特点如下：

适合保险丝拆装不便的工况；
可多次承受过流冲击，无需频繁更换；
响应速度慢于传统保险丝，不适用需极速断电的场景；
高温环境易出现误触发，选型与布局需格外留意；
多用于低压、中小电流电路。

应用场景
·汽车市场：车载电源、ECU控制板、计费器、蓄电池、空调、车载仪表、行车记录仪、收音模块、胎压监测等
·计算机&照明：硬盘机、IEEE 1394、USB接口、电源供应器、节能灯、电子镇流器、LED灯具、曝光灯等
·电池&消费电子市场：可充电电池、锂电池、遥控器、条形码扫描仪、POS机、充电器、蓝牙耳机、照相机、洗衣机、吹风机等
·通讯市场&智能家居：智能音响、调光开关、控制台、语音控制、影音控制
·仪器仪表：电表、电能表、传感器、高压表、化工分析仪、探测器、温度控制器、数据采集器、扫描仪等
·工业市场&新能源：工业控制系统、太阳能、风能、生物质能、地热能、化工能等

PPTC贴片自恢复保险丝

写在最后
历经多代革新，保险丝早已突破最初简单的熔断防护形态。自恢复保险丝凭借独特的材料特性与工作原理，弥补了传统产品的使用短板，凭借多样封装、完善的参数体系，广泛应用于消费电子、通信、医疗、车载等诸多领域。

温度、电流、电压等因素都会直接影响其工作状态，这也对设计与选型提出了更高要求。在电子技术不断创新的当下，持续深挖元器件性能、活用新型保护器件，是保障电路安全、提升产品核心竞争力的重要一环。
