安规电容分为X电容和Y电容
在交流电源输入端，一般需要增加3个安全电容来抑制EMI传导干扰。

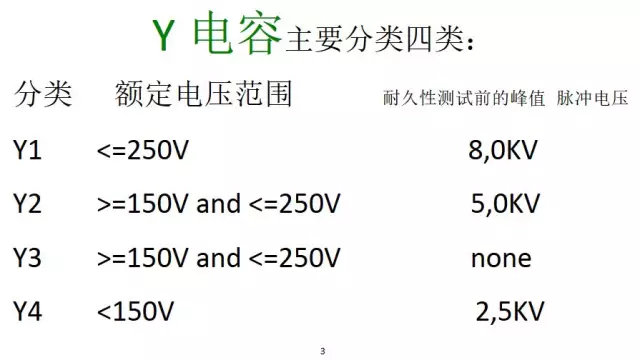

交流电源输入分为3个端子：火线（L）/零线（N）/地线（G）。在火线和地线之间以及在零线和地线之间并接的电容，一般统称为Y电容。这两个Y电容连接的位置比较关键，必须需要符合相关安全标准，
以防引起电子设备漏电或机壳带电，容易危及人身安全及生命。它们都属于安全电容，从而要求电容值不能偏大，而耐压必须较高。一般情况下，工作在亚热带的机器，要求对地漏电电流不能超过0.7mA;工作在温带机器，要求对地漏电电流不能超过0.35mA。因此，Y电容的总容量一般都不能超过4700PF（472）。
特别指出：作为安全电容的Y电容，要求必须取得安全检测机构的认证。
Y电容外观多为橙色或蓝色，一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。然而，其真正的直流耐压高达5000V以上。
必须强调，Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。

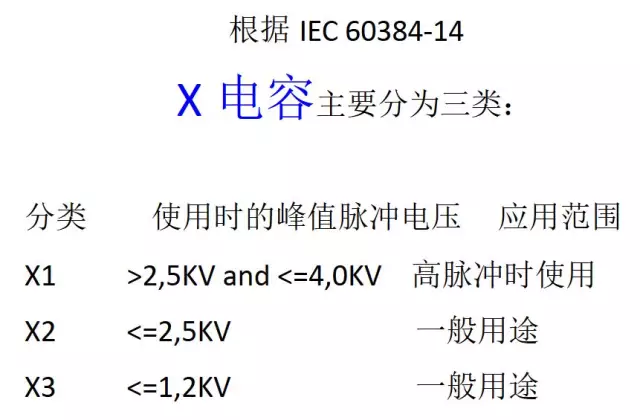

在火线和零线抑制之间并联的电容，一般称之为X电容。由于这个电容连接的位置也比较关键，同样需要符合相关安全标准。X电容同样也属于安全电容之一。根据实际需要，X电容的容值允许比Y电容的容值大，但此时必须在X电容的两端并联一个安全电阻，用于防止电源线拔插时，由于该电容的充放电过程而致电源线插头长时间带电。安全标准规定，当正在工作之中的机器电源线被拔掉时，在两秒钟内，电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%。
作为安全电容之一的X电容，也要求必须取得安全检测机构的认证。X电容一般都标有安全认证标志和耐压AC250V或AC275V字样，但其真正的直流耐压高达2000V以上，使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用。
通常，X电容多选用纹波电流比较大的聚脂薄膜类电容。这种类型的电容，体积较大，但其允许瞬间充放电的电流也很大，而其内阻相应较小。
普通电容纹波电流的指标都很低，动态内阻较高。用普通电容代替X电容，除了电容耐压无法满足标准之外，纹波电流指标也难以符合要求。
X电容：主要是用在L和N之前的电容。
Y电容：用于L和G或N和G地间。
上述的两个电容类型用在器具的话，都必须要有认证才可。
