1.电容器的频率特性
如假设角频率为ω，电容器的静电容量为C，则理想状态下电容器(图1)的阻抗Z可用公式
(1)表示。
图1.理想电容器
由公式(1)可看出，阻抗大小|Z|如图2所示，与频率呈反比趋势減少。由于理想电容器中无损耗，故等价串联电阻(ESR)为零。

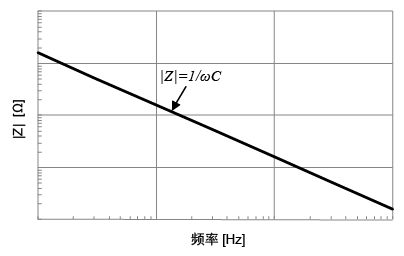

图2.理想电容器的频率特性
但实际电容器(图3)中除有容量成分Ｃ外，还有因电介质或电极损耗产生的电阻（ESR）及电极或导线产生的寄生电感(ESL)。因此，|Z|的频率特性如图4所示呈V字型（部分电容器可能会变为U字型）曲线，ESR也显示出与损耗值相应的频率特性。
图3.实际电容器

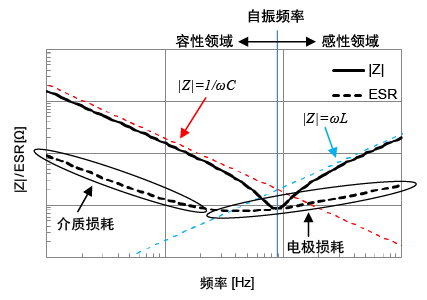

图4.实际电容器的|Z|/ESR频率特性(例)
|Z|和ESR变为图4曲线的原因如下。
低频率范围：低频率范围的|Z|与理想电容器相同，都与频率呈反比趋势减少。ESR值也显示出与电介质分极延迟产生的介质损耗相应的特性。
共振点附近：频率升高，则|Z|将受寄生电感或电极的比电阻等产生的ESR影响，偏离理想电容器（红色虚线），显示最小值。|Z|为最小值时的频率称为自振频率，此时|Z|=ESR。若大于自振频率，则元件特性由电容器转变为电感，|Z|转而增加。低于自振频率的范围称作容性领域，反之则称作感性领域。
ESR除了受介电损耗的影响，还受电极自身抵抗行程的损耗影响。
高频范围：共振点以上的高频率范围中的|Z|的特性由寄生电感(L)决定。高频范围的|Z|可由公式(2)近似得出，与频率成正比趋势增加。
ESR逐渐表现出电极趋肤效应及接近效应的影响。
以上为实际电容器的频率特性。重要的是，频率越高，就越不能忽视寄生成分ESR或ESL的影响。随着电容器在高频领域的应用越来越多，ESR和ESL与静电容量值一样，成为表示电容器性能的重要参数。
2.各种电容器的频率特性
以上就电容器寄生成分ESR、ESL对频率特性的巨大影响进行了说明。电容器种类不同，则寄生成分也会有所不同。接下来对不同种类电容器频率特性的区别进行说明。
图5表示静电容量10uF各种电容器的|Z|及ESR的频率特性。除薄膜电容器以外，全是SMD型电容器。
图5.各种电容器的|Z|/ESR频率特性
图5所示电容器的静电容量值均为10uF，因此频率不足1kHz的容量范围|Z|均为同等值。但1kHz以上时，铝电解电容器或钽电解电容器的|Z|比多层陶瓷电容器或薄膜电容器大，这是因为铝电解电容器或钽电解电容器的电解质材料的比电阻升高，导致ESR增大。薄膜电容器或多层陶瓷电容器的电极中使用了金属材料，因此ESR很低。
多层陶瓷电容器和引脚型薄膜电容器在共振点附近的特性基本相同，但多层陶瓷电容器的自振频率高，感应范围的|Z|则较低。这是由于引脚型薄膜电容器中只有引脚线部分的电感增大了。
由以上结果可以得出，SMD型的多层陶瓷电容器在较宽的频率范围内阻抗都很低，也最适于高频用途。
3.多层陶瓷电容器的频率特性
多层陶瓷电容器可按原材料及形状分为很多种类。下面就这些因素对频率特性的影响进行说明。
(1)关于ESR
处于容性领域的ESR由电介质材料产生的介质损耗决定。Class2(种类2)中的高介质率材料因使用强电介质，故有ESR增大的倾向。Class１(种类1)的温度补偿材料因使用一般电介质，因此介质损耗非常小，ESR数值也很小。
共振点附近到感性领域的高频领域中的ESR除受电极材料的比电阻率、电极形状（厚度、长度、宽度）、叠层数影响外，还受趋肤效应或接近效应的影响。电极材料多使用Ni，但低损耗型电容器中，有时也会选用比电阻率低的Cu作为电极材料。
(2)关于ESL
多层陶瓷电容器的ESL极易受内部电极结构影响。设内部电极大小的长度为l、宽度为w、厚为d时，根据F.W.Grover，电极电感ESL可用公式(3)表示。
由此公式可得知，电容器的电极越短，越宽，越厚，则ESL越小。
图6表示各尺寸多层陶瓷电容器的额定容量与自振频率的关系。相同容量，尺寸越小，自振频率越高，则ESL越小。由此，可以说长度l较短的小型电容器适用于高频领域。
图6.各尺寸额定容量值与自振频率的关系
图7为长度l缩短，宽度w增大的LW逆转型电容器。由图8的频率特性可知，即使容量相同，LW逆转型电容器的阻抗低于一般电容器，特性优良。使用LW逆转型电容器，即使数量少于一般电容器，也可获得同等性能，通过减少元件数量可以降低成本，缩减实装面积。
图7.LW逆转型电容器的外观
图8.LW逆转型电容器与通用品的|Z|/ESR
