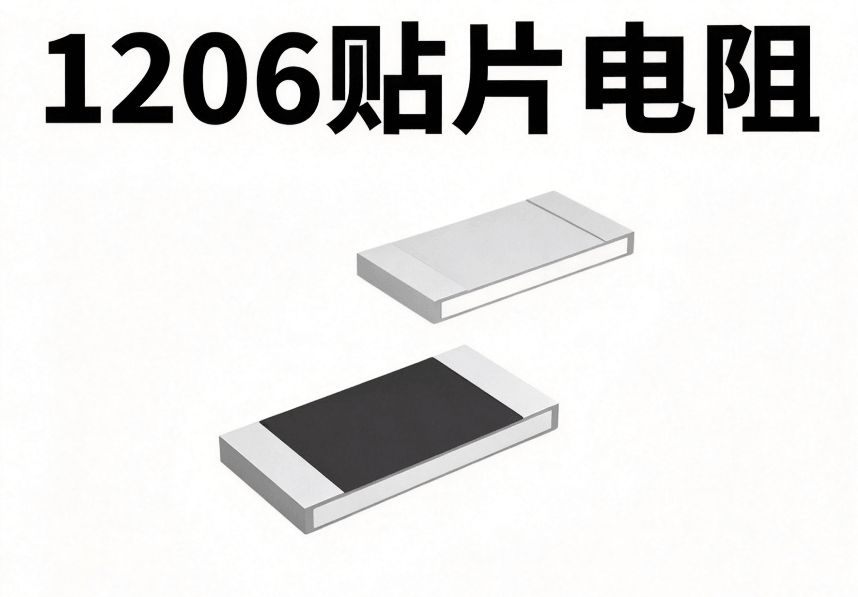

1206厚膜贴片电阻0.25W与0.5W功率区别

时间：2026-09-29 阅读量：17

贴片电阻这类被动器件常被当作“简单器件”对待，不少工程师认为封装相同就能直接互换，这一惯性认知极易在项目后期引发故障。

同为1206封装的厚膜电阻，有0.25W标准款与0.5W高功率款，外形、焊盘完全兼容，肉眼无法分辨，但功率承受能力、温升、可靠性与成本差异明显。不少人两个极端误区：要么图省事一律选用0.5W高功率电阻，增加物料成本；要么直接拿0.25W电阻硬扛大功率工况，长期温升超标，出现阻值漂移、烧毁风险。

一、同封装不同功率：差异的根源
同款封装的贴片电阻功率参数完全一致吗？不对。

实际上，市场需求与工艺技术的差异，让同款封装电阻可分化出不同功率等级，核心区别不在于外观，而在器件内部设计与材质。

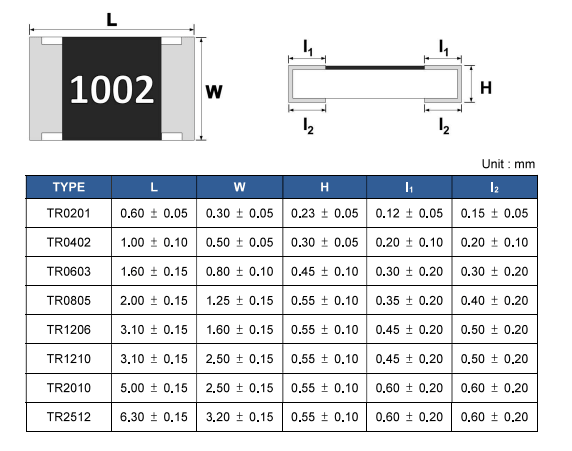

以1206贴片电阻为例，其封装统一规定了3.0mm×1.5mm的外形尺寸和标准化焊盘结构，仅用于适配SMT通用加工设备，保障器件安装兼容性与生产效率，封装尺寸仅代表物理外形，与功率承载能力无绝对绑定关系，不能作为功率判断依据。

核心差异：内部浆料、基底、电极结构不同

0.25W：通用标准厚膜电阻，行业常规规格，性价比高
0.5W：同封装高功率厚膜电阻，优化电阻膜层与散热设计，提升功率承载

简单来说，常规电阻侧重平衡成本与基础性能，高功率电阻侧重极致提升散热与功率耐受能力。二者外观无任何区别，无法通过肉眼区分。实际研发生产中，必须以官方规格书标注的额定功率为唯一判定标准，物料替换、供应商更换时，不可仅参考封装与阻值，需逐项核对功率参数，规避混料、标识错误引发的批量质量问题。

二、两类典型应用误区
在实际项目中，关于1206厚膜电阻功率规格的误用，集中体现在两个极端方向上。

误区1：封装一致即可通用，大功率工况用0.25W勉强应付
不少工程师调试时，仅有0.25W电阻就直接用于高功耗电路，短期测试正常就沿用至量产。该做法隐患极大：电阻失效并非即时出现，而是长期高温累积造成。

若实际功耗接近或超额定功率，电阻本体升温，膜层性能逐步退化、阻值漂移，超出精度范围。精密采样、分压电路会产生测量偏差，致使产品参数不达标；限流、负载电路中，高温加速老化，缩短器件寿命，极端工况下膜层烧毁、器件开路，电路彻底失效。

需区分短期脉冲功耗与持续额定功耗：窄脉宽、低占空比的瞬时峰值功率超标，电阻可承受；但持续直流或高占空比功耗，必须遵守额定功率，不可用脉冲耐受能力评估持续工作性能。

误区2：高功率余量更足，所有电路全部选用0.5W
这是常见的“保守设计”误区：以为全部选用更高功率电阻，就能规避功率相关故障。该方式虽解决功率不足风险，却会引发多重隐性问题。

一是推高物料成本，0.5W高功率电阻，单价较同阻值、同精度0.25W标准电阻贵30%-50%。消费电子、家电大批量生产时，单颗微小差价叠加百万级出货量，会产生数十万元成本差距，削弱产品价格竞争力。

二是部分高功率电阻因内部结构改动，寄生电感、电容与标准型号存在偏差，在高频电路中易干扰信号。同时全品类统一高功率规格，会降低标准物料复用率，增加物料管理、库存及BOM管理难度，形成不必要的性能冗余。

三、规格匹配的核心判断依据
电阻功率规格的合理匹配，核心是结合电路实际工况，从实际功耗、环境温度、应用场景三个维度综合判定，保障器件长期稳定运行。

1、优先核算实际功耗，坚持降额设计
电阻功耗可通过公式P = I²R = U²/R计算，硬件设计中必须采用降额使用规范，这是器件可靠运行的关键。

行业通用标准中，0.25W标准厚膜电阻的持续工作功耗需控制在0.125W以内，实行50%降额；0.5W高功率电阻持续功耗不超过0.25W。该降额标准综合考量了温度波动、器件参数差异、长期老化等问题，可为电阻全生命周期稳定工作提供充足功率余量。

2、考虑环境温度与热耦合影响

高温环境（≥70℃）：电阻功率会降额，同样功耗下温度越高，越需要选用更高功率规格
靠近发热器件（MOS、电源芯片）：优先考虑0.5W高功率版本，减少热耦合带来的失效风险

3、场景对照表

规格	推荐适用场景	不推荐场景
1206 0.25W 厚膜电阻	普通信号采样、分压、小电流限流，室温环境，功耗低，大批量消费电子	持续大功率、高温密闭环境、靠近热源
1206 0.5W 高功率厚膜电阻	电源回路、BMS 采样、工控板、密闭外壳、高温环境，需要更大功率余量	单纯低压小信号电路（成本浪费）

四、不同功率规格替换注意事项
1206封装不同功率电阻因焊盘完全兼容，在项目中常相互替换，但替换过程需规范操作，规避设计隐患，具体注意事项如下。

其一，封装工艺完全兼容。不同功率等级的1206电阻遵循统一行业标准，封装尺寸、PCB焊盘规格一致，SMT贴装无需调整钢网与加工程序，可直接替换。也正因替换便捷，研发人员易忽略功率参数差异，埋下设计隐患。

其二，全面核对电气参数。替换不能仅核查阻值、额定功率，还需确认电阻精度等级、温度系数、耐压值等核心参数。同阻值、不同功率的电阻参数规格可能存在偏差，尤其精密采样电路中，温度系数偏差会直接影响测量精度，替换时需严格核对，避免引入测量误差。

其三，区分脉冲功率与直流额定功率。针对带短时冲击脉冲的电路，不可仅凭平均功耗判定适配性，需依据器件规格书的脉冲功率曲线，结合脉冲宽度、占空比、峰值功率综合评估。窄脉宽、低占空比工况下，电阻可承受更高峰值功率；长脉冲、高占空比工况则需按直流持续功耗核算。

写在最后
贴片电阻选型不可以封装尺寸作为唯一判定标准，同款封装的功率差异是由内部工艺与材质结构决定的核心性能差距，而非外观表象。

普通分压、小信号电路优选0.25W电阻，性价比更高；高温密闭、靠近热源、持续功耗高的场景，需选用0.5W电阻预留功率余量。
