MLCC 开裂爆瓷的5大原因｜别再单纯归咎于电容质量

时间：2026-05-22 阅读量：3

MLCC陶瓷电容凭借体积小、容量大、高频性能好的优势，广泛用于消费电子、新能源、工控、汽车电子等领域，但不少业内人士大概率都遇到过这个棘手的问题：

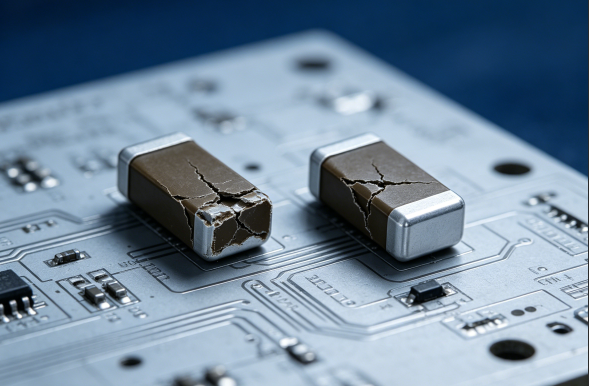

电路板上的MLCC电容，莫名出现开裂、爆瓷、失效现象，设备时不时死机、短路、重启。

排查半天也找不到问题根源，最后只能归结为“元器件质量差”。其实真相很简单，绝大多数MLCC开裂不是电容质量不行，而是受力、受热、用法不对。

先搞懂核心：电容为什么会裂？
大家可以把MLCC陶瓷电容，简单理解成一块陶瓷玻璃片。
陶瓷的特性很固定：不怕压、不怕正常用，就怕掰、怕震、怕温度骤变。

所有MLCC开裂的本质总结成一句话：
外力、温度、电压带来的压力，超过了陶瓷本体的承受极限，就会开裂、分层、爆瓷。

日常90%的开裂问题，都逃不开以下这5种情况。

最常见！占故障70%：机械外力掰裂
这是量产、样机测试、组装过程中最高发的原因，没有之一。
很多时候大家感觉“没碰电容”，但电路板已经悄悄带着电容受力了。

1.电路板弯曲变形
拧螺丝固定主板、外壳挤压、插拔接口、掰动电路板、设备震动，都会让PCB板轻微弯曲。电路板一弯，贴在上面的陶瓷电容就会被硬生生拉扯、掰折，直接出现裂纹。

2.分板、裁板导致开裂
引脚/焊盘受力拉扯贴片偏移、焊盘过大、元件靠近板边，分板时应力集中，造成隐形微裂。

3.装配、磕碰、按压受力
焊接后外力冲击手工补焊、镊子夹压、磕碰、跌落、装配挤压。
简单总结：大尺寸电容（如1206、1812等）最娇气，越大越厚，越怕掰、越容易裂；小尺寸电容（如0402、0603等）抗造很多。

预防方法

布局上避开VCut等区域，规范大电容摆放、优化焊盘，薄板区域加筋；
SMT管控回流焊温升、锡量、贴装压力，补焊不触碰陶瓷体；
分板采用走刀机，控制VCut深度并平整支撑；
组装时规避电容施压，禁止按压本体；
高应力区选用软端、小尺寸、X7R/X5R材质。
失效可通过外观裂纹，或容量衰减、漏电流异常等隐性问题判定。

最容易被忽略：温度骤变热裂
陶瓷、电路板、焊锡的热胀冷缩速度不一样。温度变化太快，电容就会被“撑裂”或“拉裂”。
1.焊接温度不对
焊接温度过高/升温太快回流焊峰值温度超标、升温速率过快，内部水汽膨胀、陶瓷热冲击炸裂。

2.产品冷热交替剧烈
设备冬天低温开机、户外设备昼夜温差大、高低温测试，反复热胀冷缩。
久而久之，电容内部会出现疲劳微裂纹，慢慢扩大，最终彻底失效。

预防方法

回流焊严控升降温斜率，升温≤3℃/s、冷却≤6℃/s，避免超温久烤；
补焊需预热 PCB，短时分次点焊，不直烤电容本体；
制程避免焊后骤冷骤热，温差不超 80℃，禁直吹热风。
温变场景优选软端、X7R/X5R 材质，大电容分散布局。
热裂多为纵向贯穿裂纹，常出现温变后漏电短路，常温易自愈，易造成批量隐性失效。

设计摆放错了：天生自带开裂风险
很多板子的电容开裂，从画图设计的时候就已经注定了。
1.摆放方向错误
摆放方向错误电容长边平行于 PCB 弯折方向，极易被拉裂；应短边平行于弯折方向。

2.关键位置乱放大电容
靠近板边、螺丝孔、拼板分边区，应力集中区严禁放大尺寸 MLCC。

预防方法

严禁跨 VCut、开槽等分割线摆放；
板边、薄板悬空、挤压形变区禁放 0805 及以上大电容；
远离螺丝孔等应力源，安全距离≥2mm；
大尺寸电容长边需平行板边摆放；
高压大电容分散布局；
优化焊盘避免不对称、全包覆设计。
布局受限的高危位，改用软端或小尺寸 MLCC。

电气冲击：看不见的内部分层开裂
这种开裂外观完好无损，肉眼完全看不出来，但内部已经分层、击穿、漏电。
1.超压使用、电压不稳
实际电压＞额定电压，介质击穿、内部层裂。

2.长期老化失效
长期高低温循环工作（-40℃~125℃），反复热胀冷缩，陶瓷与电极界面疲劳，微裂纹逐渐扩大，最终开裂失效。

预防方法

需做好电压降额，普通场景≥30%，恶劣工况≥50%；
电路增加 TVS 等防护，避开感性负载冲击；
产线规范上电与测试，杜绝瞬时浪涌；
高危电路选用厚介质、软端、大厂高可靠 MLCC。

来料与环境：隐性批量故障源
1.来料内部微裂纹：烧结、切割、研磨不良，出厂就有暗裂，焊接后放大。
2.受潮：MLCC 内部吸水，高温焊接水汽膨胀炸裂（爆瓷）。
3.焊锡应力过大：焊锡量过多，冷却收缩拉扯元件。
4.腐蚀：湿气、盐雾、助焊剂残留，电极腐蚀导致内部开裂失效。

预防方法

来料需选用原厂正规卷带料，禁用翻新、库存尾料，新批次抽样 SAM 扫描排查内部缺陷；
物料需防潮存储，湿度≤60% RH，超时开封需烘烤除湿；
仓储生产避免温湿度骤变，低温物料提前回温；
环境保持洁净，高腐蚀场景选用耐腐蚀镀层电容；
库存严格先进先出，有效期 12 个月，超期需检测。

快速自查：看裂纹位置，秒判故障原因
边角、边缘开裂：99%是PCB弯曲、组装、分板的机械应力导致
电容中间横向贯穿裂纹：焊接温度过高、升温太快、热冲击导致
外观完好，内部失效、漏电：过压浪涌、来料暗裂、长期老化

写在最后（干货备忘）：
1. MLCC开裂极少是质量问题，核心是应力超标；
2.机械受力是第一杀手，布局、分板、组装是防控重点；
3.大尺寸、大容量电容更娇气，高危位置优先用小尺寸；
4.控制焊接温度、温差、焊锡量，杜绝热应力开裂；
5.高压、波动大的电路，做好防浪涌，避免电气内伤。
