2PPM,5PPM,10PPM,15PPM,20PPM,25PPM精密电阻

时间：2020-03-16 阅读量：1524

合金电阻与精密电阻的阻值及精度上还是有区别，外观极其相似。
精密电阻是不属于厚膜，有其及高的PPM值，可以达到2PPM ，所以PPM值越高，产品越稳定。
精密电阻的价格也就相当昂贵，精密电阻与合金电阻也是有区别的，合金电阻阻值低，温漂高。合金电阻的阻值一般在1R以下，精密电阻可以做任意阻值。
精密电阻的特点是：耐潮湿、耐高温、可靠度高、外观尺寸均匀，精确且温度系数与阻值公差小。
精密电阻通常为薄膜电阻，是在真空中采用蒸发和溅射等工艺将电阻性材料溅镀（真空镀膜技术）在绝缘基体上制成，特点是温度系数低，温漂小，电阻精度高。通常也叫薄膜电阻。

精密电阻常见的封装尺寸为：01005、0201、0402、0603、0805、1206、1210、2010、2512。

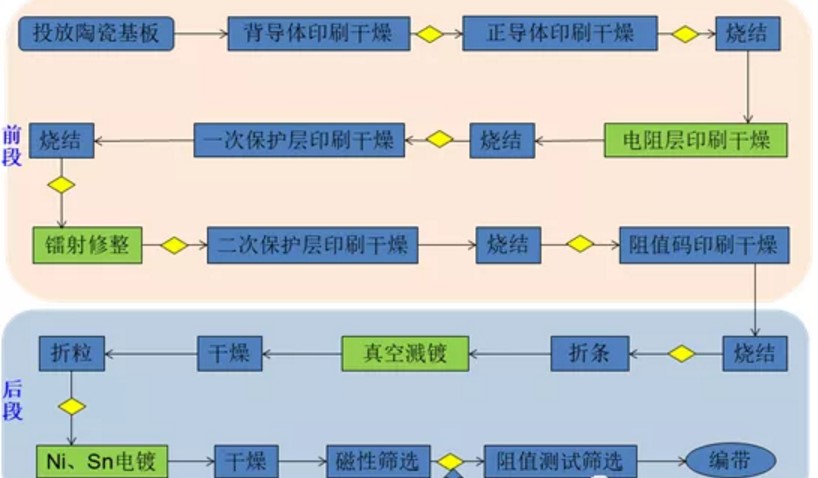

下图是精密电阻的生产工艺：

精密电阻通过准备陶瓷基板，背导体印刷，正导体印刷，电阻层印刷，一次玻璃保护，镭射修整，二次玻璃保护，阻值码字印刷，折条，端面真空溅，折粒，电镀，磁性筛选，电性能测试，编带包装并确保印字的一面朝上。如下图：

合金电阻主要是对电流检测用。阻值低，电流大。
精密电阻主要是不管温度怎样变化，电阻值都相对比较稳定。在各种高精度电路中都有很重要的应用。

2PPM,5PPM,10PPM,15PPM,20PPM,25PPM精密电阻
