无源元件又称被动元器件，是指只让型号流过而不修改电阻的电路元件。被动元器件有电容器、电阻器、电感器、保险丝，陶瓷振动、晶体振荡器、变压器等等。根据行业产品不一样，有些工程师对被动元器件的划分也是不一样的，有时RCL器件会被纳入无源器件。本文将重点探讨RCL元件里的其中的一种贴片电容。
电容器只是是被动电子元器件里面的一种，是电子设备中最基础也是最重要的元件之一。即两片相距很近的金属中间被某物质（固体、气体或液体）所隔开，中间夹一层不导电的绝缘介质，两片金属称为的极板，中间的物质叫做介质，就构成了电容器。电容器是一个"一种用于存储电荷的容器"。C电容器：陶瓷电容器占主流，MLCC是升级换代的关键
电容的基本单位是F(FARAD)。电容器的产量占全球电子元件（包括电阻和电感）市场的40%以上。在工作特性方面，无源元件具有不消耗电能或将电能转换为不同形式的其他能量的特点，同时只需要输入信号，不需要外部电源正常工作等。
小小的电容器是一个国家工业技术能力的完整体现，特别是高精度电容器代表了国内精密加工、化工、材料水平，基础研究（美国和日本是目前世界上电容器设计和研究能力最高的两个国家）我们决不能低估它，其高端产品的设计制造要求甚至不亚于CPU。同样是颗不起眼的电容，大到神五，小到小小的U盘，可以说是有电源的地方就要有电容器的存在。由于电容器的两极具有剩余电荷的特性，所以首先要尝试放电，否则很容易产生电击。

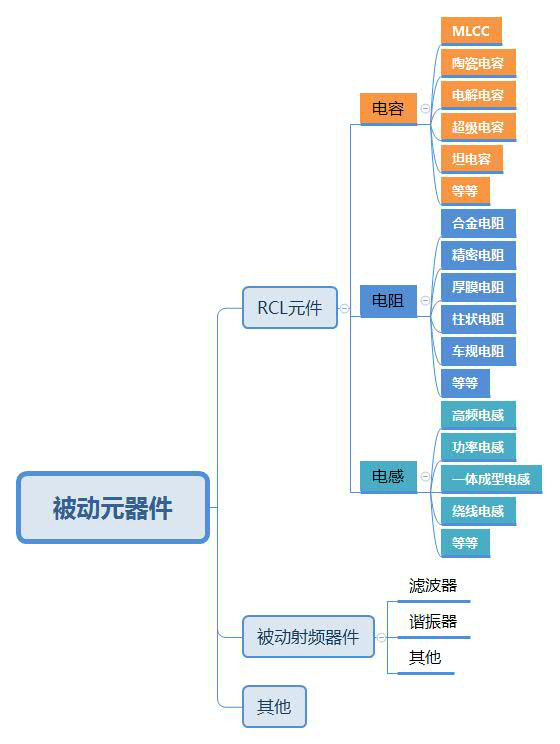

元器件总图

一、电容器的用途广泛：
一隔离直流电：防止直流电通过，让交流电通过；
2．去旁路（去耦）：在阻容耦合放大器和其他电容耦合电路中起隔直流通交流作用；
3．去耦合：退耦电容消除每级放大器之间的有害低频交连；
4.滤波：滤波电路中使用的电容器称为滤波电容器，电容器电路用于电源滤波器和各种滤波电路，滤波电容器从总信号中去除一定频带内的信号；
5个。温度补偿：补偿其它元件对温度不适应性的影响，提高电路的稳定性；
6.定时：定时电容电路在需要电容充放电的电路中使用，电容用于控制时间常数大小；
7．调谐：对与频率相关的电路进行系统调谐；（如晶体管收音机、CD唱机、录音机的调谐电路要用到它）
8个。整流：半封闭导体开关元件在预定时间打开或关闭；
9．储存电能：用于必须要时候电能的释放。例如照相机闪光灯、移动电话、加热设备等。
二、电容器的种类：
1、铝电解电容器

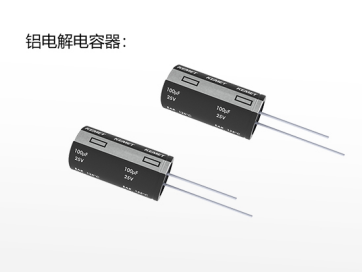

铝电解电容器具有成本低、容量大、电压范围宽等优点，适用于大容量、中低频电路其优点是寿命长，适于储存，受温度影响小，适于储能、低频旁路、电力滤波器等。

2、薄膜电容器

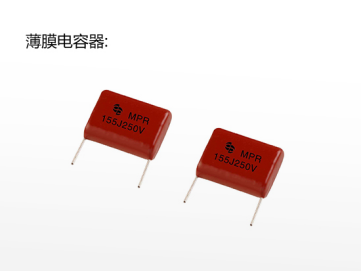

薄膜电容器的优点是损耗低、阻抗低、耐压强等优点，在滤波器、振荡电路、储能电路等方面是普遍的。

3、瓷介电容器

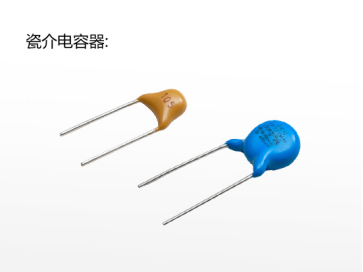

资介电容器又称陶瓷电容器，介质的陶瓷材料是由各种原料按照不同的配方经高温烧结后制成的，材料配方不同，它的电性能也不-样。

4、独石电容器（多层陶瓷电容器）
陶瓷类的电容器具有体积小、价格低、高频特性好的优点，常用于高频电路、振荡电路等；

5、纸介电容器

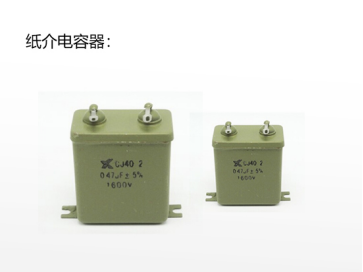

有瓷壳纸介和块状铁壳金属化纸介，一般要求不高的低频电路和直流电路选用纸介电容器。

三、电容器的选购：
电路图上已标明了各种电子元件的尺寸、产品型号、基本参数，是电子元件选择的根据。已经成型的商品，电路原理图上所标的各电子元件是历经设计、研发、研制后投入生产加工的，每项基本参数是依据“定性分析、定量估计、实验調整”的办法确认下来的。
电路中没有办法知道电路的极性时，建议无电极电解电容。通过电解电容器的纹波电流不得超过其充电范围，如果超过规定值，则需要选择具有大纹波电流的电容器。电容器的工作电压不得超过其额定电压。在进行电容的焊接的时候，一般焊接时间不超过10秒，焊接温度不超过260℃，电烙铁焊接时还应与电容的塑料外壳保持一定的距离，以防止过热造成塑料套管破裂。
注意事项：
1)电容器的类型应根据电路要求进行选择
2）确定电容器的电容值和允许偏差，所选用的电容器的工作电压应符合电路的要求。
4）采用漏电流小、绝缘电阻高、介质材料损耗低、的电容器。
5)电容应根据电容的工作环境进行选择。
6）选择电容器时应考虑安装位置及空间的要求。
还有ESR（等效电阻）越低，效果不一定越好，电容容量不一定是越大越好，电容越大，为IC提供的电流补偿的能力就越强，体积大，影响散热性能和空间及空气流动性。在容量相同的情况下，许多人认为并联的小型电容器越多越好。耐压值、温度电阻值、电容值、等效电阻（esr）是电容的几个重要参数，esr越低越好。ESR是与电容的容量、频率、电压、温度等有种重要的关系。电容上有寄生电感，放电时在某一频率点会发生共振。在谐振点，电容的阻抗较小，放电回路的阻抗最小，能量补充效果最好。当频率超过谐振点时，放电电路的阻抗开始增大，电容提供电流的容量开始减小。电容越大，谐振频率越低，电容器有效补偿电流的频率范围越小。从保证电容器提供高频电流能力的角度看，电容越大，越好，认为在一般电路设计中有参考价值是错误的。
