  采样电阻谁更好?

  两种电阻的性能用途无本质区别,但如果作为取样电阻更趋向于锰铜丝电阻,它的稳定性较好。

  康铜丝电阻阻值从0.1毫欧至100毫欧之间,功率从1瓦至30瓦,产品精度最高可达0.5%。

  锰铜丝电阻阻值从2毫欧至1欧之间,功率从1瓦至10瓦可选,精度为1%和5%。

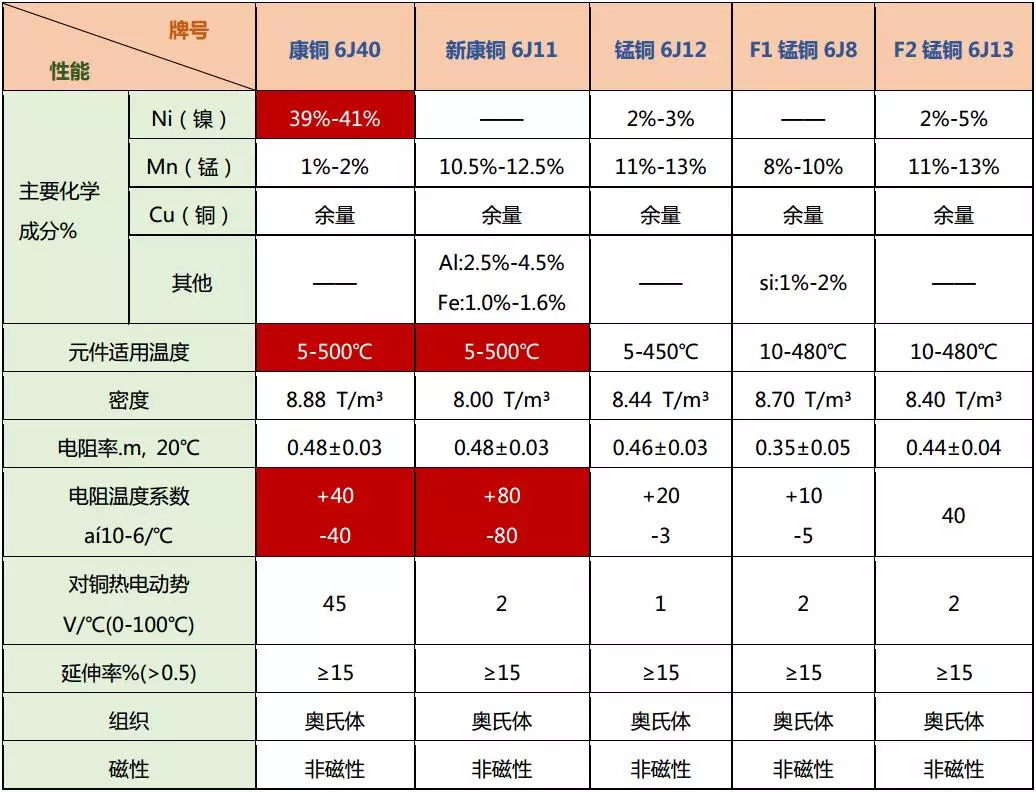

从这张表中我们得出结论:康铜的电阻温度系数却是锰铜的4倍以上;康铜对铜的热电势比锰铜的参数大20-40倍以上;另外由于康铜的镍含量较高,所以在锡焊时,采用普通助焊剂的情况下,康铜不如锰铜易于焊接。



总体而言,二者均可用做制造精密电阻的材料,但各有优势:



  锰铜的精密级别更高;



康铜还可用于一定精度的大功率电阻的制造。



简单采样电路的实现



  了解完两种采样电阻材料的电气特性,我们来说一下采样电阻应该如何应用在电路中。说实话,在开始写这部分内容的时候,着实把我难住了,因为似乎不知从哪里开始说起,不过只要学过初中物理,就都应该知道欧姆定律吧?



  简约而不简单的三个公式:R=U/I;U=IR;I=U/R。这三个公式应该算得上是我们进入电子世界的第一组基础公式了,采样电阻的实际应用当然也离不开这三个公式,但之所以我写到这一节时犯了难,是因为采样电阻的重点并不在电阻上,而是在采样的处理方式上!而且不同的应用场景,针对性的采样电路也是林林总总,不胜枚举。



  既然是采样电路,那么无非分为两种实际的应用,一种是电流采样,另一种则是电压采样,有时这仅仅是两种不同的叫法而已,实现方式则大同小异,只是特定的应用中,需要得到的量不同罢了。即使这样,根据不同的电路参数和需求,相应的采样电路也可能是大不相同,所以,我们在这里只说采样电阻的应用思路,不再讲那些枯燥的电路原理。



  对于普通爱好者来说,可能用到最多的,应该是小电流或者小电压的采样,对于这种电路而言,通俗地说,要想使用采样电阻实现电流或者电压的采样,常用的另外一种重要器件便是带有A/D转换功能的芯片,必要时还需要先将被采样电流或者电压进行放大,这里就用到了运放等功能芯片。换句话说,只要你懂运放和A/D芯片,你就会设计很多场合下的小电流或者小电压采样电路了。我们这里只说基础工作原理。

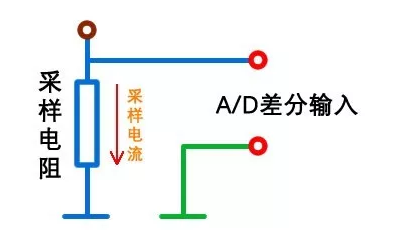

  如下图:



  是的,基本原理就是这样的,通过将采样电阻串接到电路中,由于采样电阻的阻值非常小,所以基本上不会对原有电路造成影响,因为流过的电流会在采样电阻上形成相应的电压,那么,只要把电路中的电流转换为电压信号,然后用ADC量化转化为相应的数字信号,我们就可以成功得到这个量值,从而实现采样过程。



图示中提到了AD差分输入,那么,什么是AD的差分输入呢,其实AD的差分输入是针对于AD单端输入而言的。
