在电子电路设计中，电阻是最基础也最关键的被动元件，而合金电阻凭借高精度、低温度漂移、耐大功率的核心优势，成为电源设备、汽车电子、工业控制、精密仪器等场景的首选元件。
我们在选型、调试合金电阻时，不能只关注阻值、封装规格，忽略了底层电路原理，会出现功率过载、温漂失效、电路精度偏差等问题。
事实上，合金电阻的选型、使用与检测，全部依托经典的电路物理公式。吃透欧姆定律、功率计算公式、温度系数（TCR）公式，就能从根源上规避大部分使用故障，精准匹配场景需求。
欧姆定律与功率公式
所有电阻的电路工作逻辑，都建立在欧姆定律与功率公式之上，这也是我们调试、选型合金电阻的基础核心。
核心公式
欧姆定律：U=IR+功率P=UI
物理量单位关系
其中，I 代表电流（单位：安培/ A），U为电压（单位：伏特/ V），R为电阻（单位：欧姆 /Ω）。
这一公式揭示了三者的动态平衡：当电压恒定，电阻增大时电流会成比例减小；若电阻固定，电压翻倍则电流也随之翻倍。例如，在12V电源电路中接入3Ω电阻，根据公式可快速算出电流为4A；若更换为6Ω电阻，电流则降至2A，直观体现了电阻对电流的阻碍作用。
功率与电阻的关系公式则是电路安全的“守护神”。由基础功率公式P=UI结合欧姆定律，可推导出以下2个实用表达式：
前者多用于已知电压和电阻时计算功率，后者则适用于已知电流和电阻的场景。

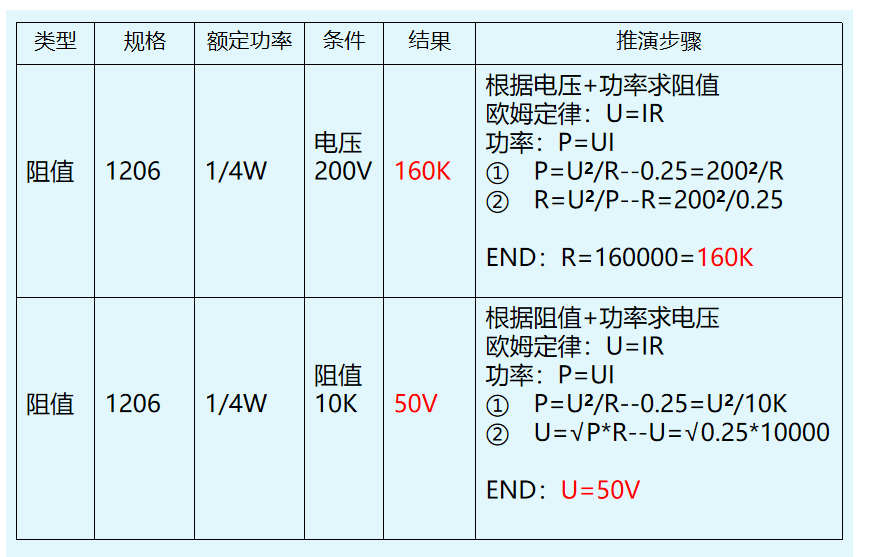

以 1206 规格的贴片电阻为例，其额定功率为 1/4W（0.25W），若电路电压为 200V，代入公式可算出最小电阻值需达到 160KΩ，如果我们选用阻值更小的电阻，电路实际功率就会远超额定功率，最终引发元件损毁、电路停机故障。
温度系数（TCR）公式
温度对电阻的影响则通过温度系数（TCR）公式量化：
温度系数是衡量电阻值随温度变化的重要参数，通常用 ppm/℃（百万分之一每摄氏度）表示。TCR反映了电阻阻值随温度变化的特性，温度变化1℃时，电阻值相对的变化量单位为ppm/℃--百万分之一。
这一特性在汽车电子、工业控制等高温环境中尤为关键，需选用 TCR≤25ppm/℃的精密电阻，避免因温度漂移影响电路精度。

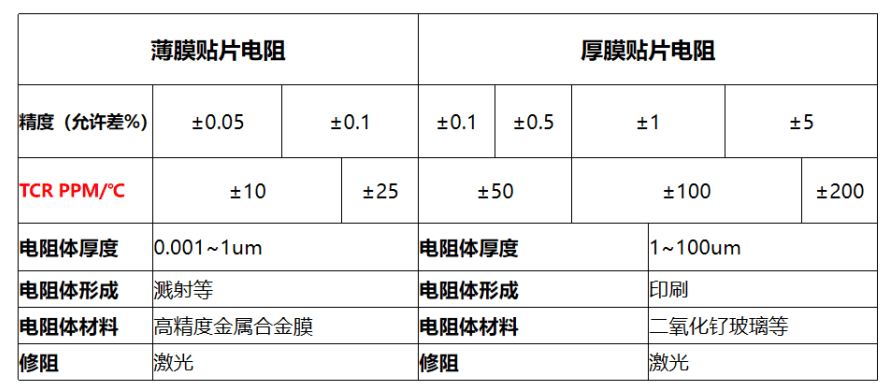

TCR特性的工程意义：低TCR的电阻能保证电路在不同温度环境下性能稳定。如在航空航天设备里，要求电阻TCR极低，以确保设备在极端温度条件下正常运行，薄膜电阻便具备这一条件。
这些公式的应用贯穿电子设计全流程：电路调试时，通过测量电压和电流，利用欧姆定律反推电阻实际值，可快速判断元件是否老化或损坏；功率选型阶段，结合功率公式能精准匹配电阻规格，预防过载风险；而TCR公式则指导在极端环境中选择合适的电阻类型，保障设备长期稳定运行。
写在最后
在电路调试阶段，工程师可通过测量电路电压、电流数值，结合欧姆定律反推合金电阻的实际阻值，快速判断元件是否出现老化、阻值漂移、损坏等问题，高效完成故障排查；
在电阻选型阶段，依托功率公式，结合电路电压、电流参数，可精准匹配合金电阻的封装、额定功率、阻值规格，从源头规避功率过载风险；在特殊场景选型时，依托TCR公式标准，可根据设备工作温度环境，筛选适配的低温漂合金电阻，保障设备长期稳定运行。
看似基础的物理公式，是解锁合金电阻高精度、高稳定性性能的关键。只有吃透底层原理，才能精准选型、规范使用，让合金电阻在各类精密电路中发挥出最大价值。
