合金箔低欧姆电阻参数介绍

发布时间:2022-09-13
已被浏览:825
分享到:

合金箔低欧姆电阻CSM SERIES
       合金电阻参数以及应用-金属箔电阻器的功率是一般厚膜电阻器的两倍。尺寸从 0402~2512,1%,5%,电阻从 10m~200mohm,低 TC 50/100ppm。1206尺寸1W,0402尺寸1/4W CSM系列采用金属箔电阻元件安装在陶瓷基板上,具有出色的导热性,可提高功率。金属箔电流感应电阻满足关键电源管理设计的准确性和稳定性。0402,0603 等小尺寸的性能优于厚膜工艺,具有成本效益,具有市场竞争力。



          0603 / 0805 / 1206 / 2010 / 2512
  电流感应金属贴片电阻器 - CSM 系列

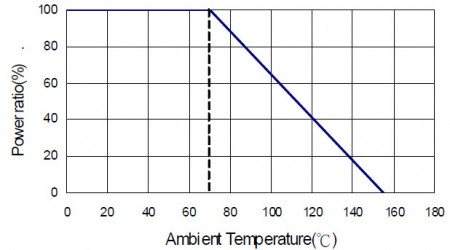

                                                  降额曲线


金属箔电阻器的功率是一般厚膜电阻器的两倍。
       尺寸从 0402~2512,1%,5%,电阻从 10m~200mohm,低 TC 50/100ppm。1W 1206 尺寸,1/4W 0402 ,CSM 系列采用金属箔电阻元件安装在陶瓷基板上,具有出色的导热性,可提高功率。金属箔电流感应电阻满足关键电源管理设计的准确性和稳定性。0402,0603 等小尺寸的性能优于厚膜工艺,具有成本效益,具有市场竞争力。
特征
• SMD 类型设计用于自动插入。
• 小尺寸高额定功率。
• 用于电流检测的低阻电阻。
• 金属箔结构以低且稳定的 TCR 确保高可靠性和性能。
• 专为电力电子系统中的电流检测电路而设计。
• 无铅,符合 RoHS 要求。
应用
• 电源管理应用
• 开关电源
• 音频应用中的过流保护
• 电压调节模块 (VRM)
• DC-DC 转换器、电池组、充电器、适配器
