大毅超低欧姆合金电阻器（RL系列）1206 / 2010 / 2512参数参数选型介绍

发布时间：2022-07-11
已被浏览：1151次
分享到：
超低欧姆合金电阻器（LR系列）1206 / 2010 / 2512

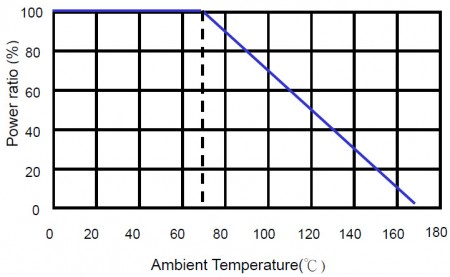

     超低欧姆（金属条）贴片电阻器-LR系列降额曲线

大毅贴片超低欧姆合金电阻器，用于感应大电流，耐高温。低TCR，可通过高温进行稳定的阻力漂移。

特点

高额定功率，最高可达3瓦。

低TCR低至±50PPM/C。

电阻值从0.5m到10m欧姆。

定制电阻可用。

广泛的包装尺寸1206/2010/2512。

AEC-Q200合规性（仅限LR12黑色）。

应用：程序 NB（用于电源管理）， MB（用于电源管理）， SWPS（直流-直流转换器、充电器、适配器）， 监控器（用于电源管理）。

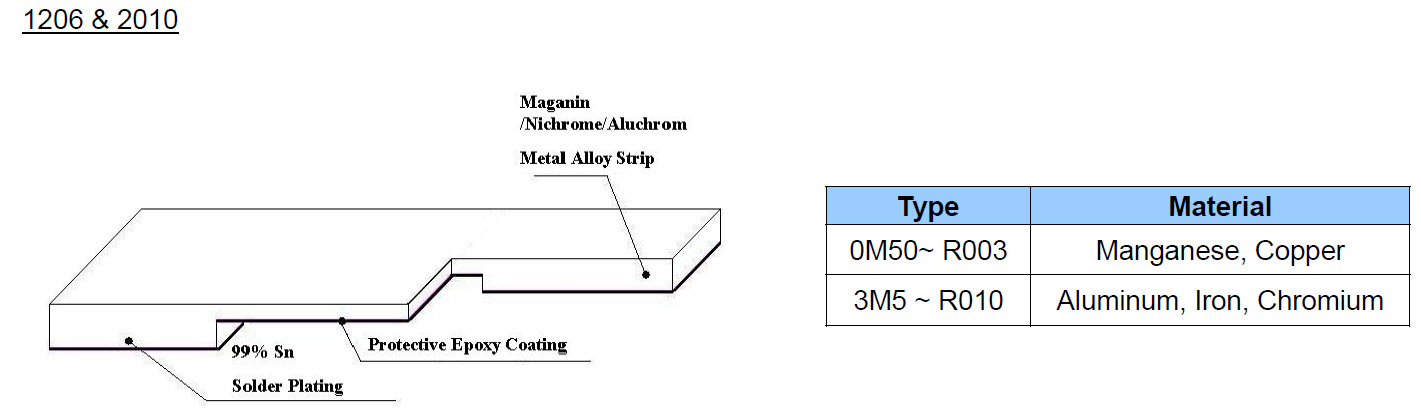

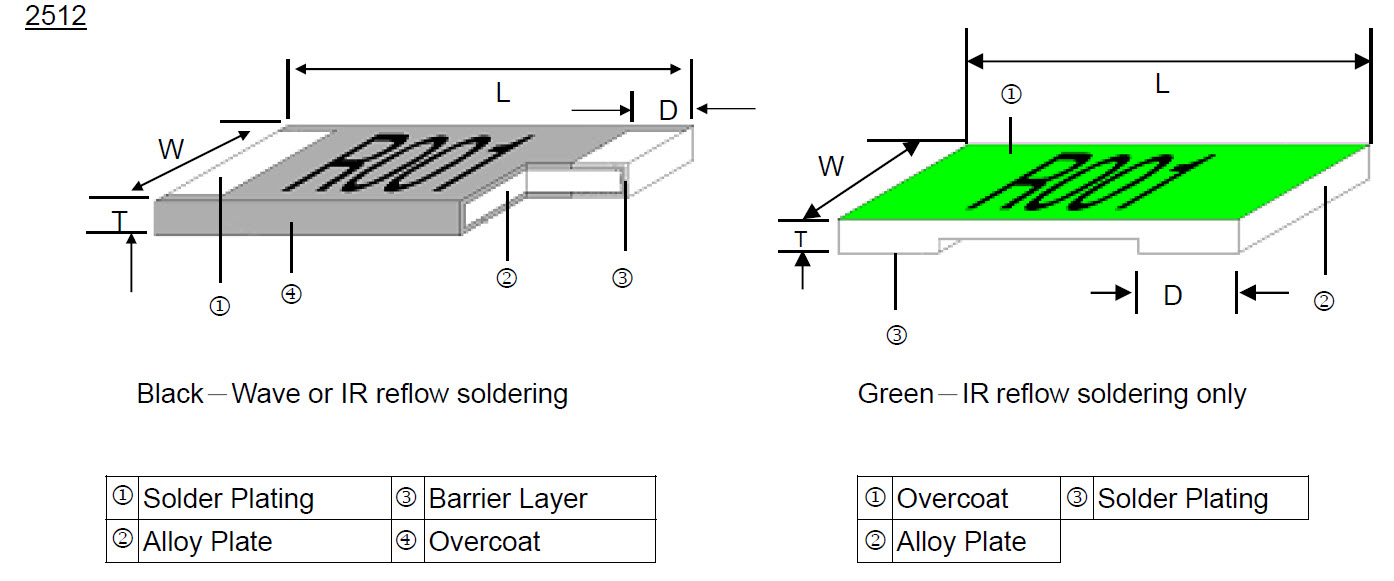

结构

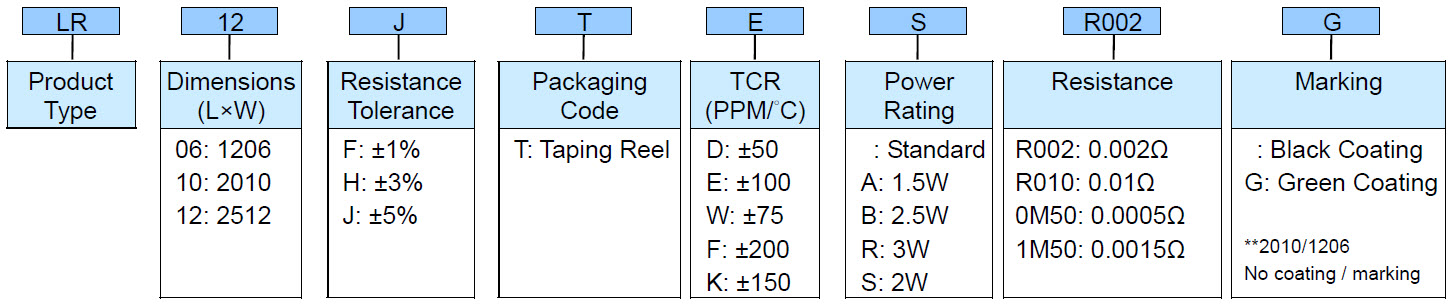

零件编号

标准电气技术规范
型号 额定功率
在70°C		 温度运行范围 电阻范围(mΩ) TCR
(PPM/°C)
±1% ±3% ±5%
LR06□TF0M50 1W -55°C ~ +170°C 0.5 ±200
LR06□TD□□□□ 1W 0.75 - 10 ±50
LR12□TD□□□□ 1W 0.5, 0.75, 1, 1.5, 2 ±50
LR12□TW□□□□ 1W 6, 6.5, 7 ±75
LR12□TE□□□□ 1W 4, 5, 10 ±100
LR12□TK□□□□ 1W 2.5, 3 ±150
方案推荐：大毅合金电阻
