两分钟看懂排式贴片电阻_排阻_是什么

发布时间:2021-03-10
已被浏览:7473
分享到:
原标题:排式贴片电阻_排阻

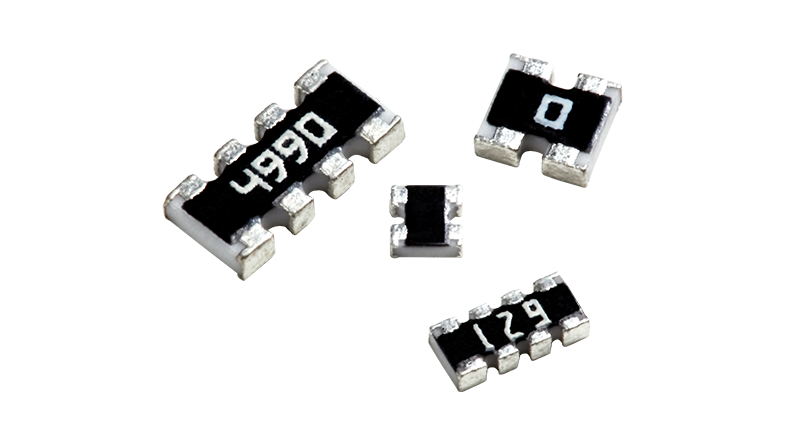

排式贴片电阻又叫排阻,英文称:Network Resistor,是指将若干个参数阻值完全相同电阻集中在以贴片式封装一起组成也因此才叫排式贴片电阻。它们的一个引脚都连到一起,作为公共引脚。其余引脚正常引出。所以如果一个排阻是由n个电阻构成的,那么它就有n+1只引脚,一般来说,最左边的那个是公共引脚。它在排阻上一般用一个色点标出来。

排式贴片电阻作用
(1)集成若干单一电阻,内部方式可以串联,或者并联;简化PCB板设计、安装更加方便、保证SMT 焊接质量、减小成套设备的体积;
(2)阻抗匹配Impedance matching;
优点:阻抗匹配后对本级信号基本无影响;
关系:阻抗是电阻与电抗在向量上的总和;
负载阻抗与电源内阻的阻抗匹配;
负载阻抗与传输线阻抗的阻抗匹配;
负载阻抗和信源内阻的阻抗匹配;
满足高频电路的阻抗匹配;
(3)匹配条件matching term
负载阻抗等于信源内阻,即辐角与模相等,在负载阻抗上可以得到无失真的电压传输;
负载阻抗等于信源内阻的共轭值,它们的模相等且辐角之和为零。在负载阻抗上可以得到最大 功率。这种匹配条件称为共轭匹配。如果信源内阻和负载阻抗均为纯阻性,则两种匹配条件是等同的;

排式贴片电阻的特点
排阻具有方向性,与色环电阻相比具有整齐、少占空间的优点;

排式贴片电阻引脚说明
1与a 2与b 3与c 4 与d之间的电阻都是10欧,与其它的管脚没有任何关系.就是一排电阻,做在了一个原件上,有的还有一个公脚,就是为了方便使用,拿万用表量一下就会发现所有脚对公共脚的阻值均是标称值,除公共脚外其它任意两脚阻值是标称值的两倍,很明显任意两脚是通过公共脚串联的,应用在有很多上下拉电阻的场合特方便,比如并行通讯线上,还节省空间。

排式贴片电阻识别方法
在三位数字中,从左至右的第一、第二位为有效数字,第三位表示前两位数字乘10的N次方(单位为Ω)。如果阻值中有小数点,则用“R”表示,并占一位有效数字。例如:标示为“103”的阻值为10×10^3=10kΩ;标示为“222”的阻值为22×10^2=2.2kΩ;标示为“105”的阻值为10×10^5=1MΩ。需要注意的是,要将这种标示法与一般的数字表示方法区别开来,如标示为220的电阻器阻值为22×10^0=22Ω,只有标志为221的电阻器阻值才为220Ω。
标示为“0”或…000”的排阻阻值为OΩ,这种排阻实际上是跳线(短路线)。
一些精密排阻采用四位数字加一个字母的标示方法(或者只有四位数字)。前三位数字分别表示阻值的百位、十位、个位数字,第四位数字表示前面三个数字乘10的N次方,单位为欧姆;数字后面的第一个英文字母代表误差(G=2%、F=1%、D=0.25%、B=O.1%、A或W=0.05%、Q=0.02%、T=0.01%、V=0.005%)。如标示为“2341”的排阻的电阻为234×10=2340Ω。
排阻具有方向性,与色环电阻相比具有整齐、所占空间少的优势。
上拉排阻:上拉是相对下拉来说的。可以简单的理解上拉的作用是给信号线提供一个驱动电压,使之传输更稳定,传输距离更远~用来抵消线路中内阻对信号的损耗。

排式贴片电阻应用
排式贴片电阻广泛应用在电视机、显示器、电脑主板、小家电等等产品。

以上内容大致介绍排式贴片电阻排阻简介、作用、特点、引脚说明、识别方法。如需要排阻等产品请留言联系我们会在第一时间回复您。海量现货库存品牌保障。
