在各类电路设计中,尤其是大电流工作回路里,主控芯片想要实时监测电路电流,却有一个核心难题:芯片无法直接读取电流信号。而采样电阻,就是解决这个问题的核心元器件。它的核心作用很简单:把看不见、读不出的电流信号,转换成芯片可识别的电压信号。
0402、0603、1206等不同封装的采样电阻该怎么选,其实所有采样电阻的底层工作原理都是一样的,唯一的区别只在于:功率大小、散热能力、温升表现和承载电流的上限。

一、采样电阻核心工作原理

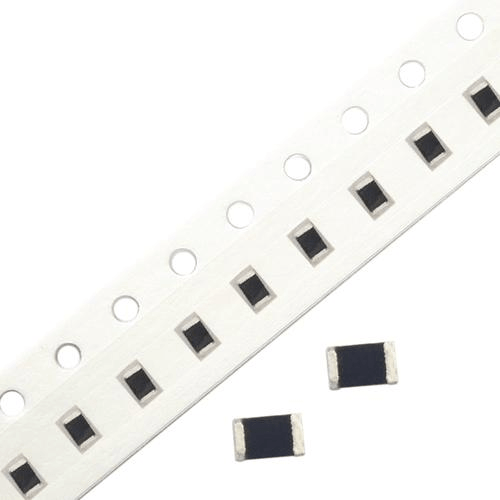

采样电阻本质就是一颗高精度、低阻值、低温漂的功率型贴片电阻,它的工作根基来源于欧姆定律:U=I×R。
工作流程拆解
关键点:采样电阻本身不会测量电流。它只负责把看不见的电流信号,转换成 ADC 可以识别读取的电压信号,起到「电流-电压转换器」的作用。
为什么采样电阻普遍选用低阻值?
采样阻值常见范围:1mΩ-500mΩ居多。
这也是电流采样最核心的矛盾:采样信号强度VS功率损耗温升,而封装尺寸,就是用来解决这个矛盾的关键硬件载体。
二、封装0402/0603/0805/1206/2010/2512到底代表什么?

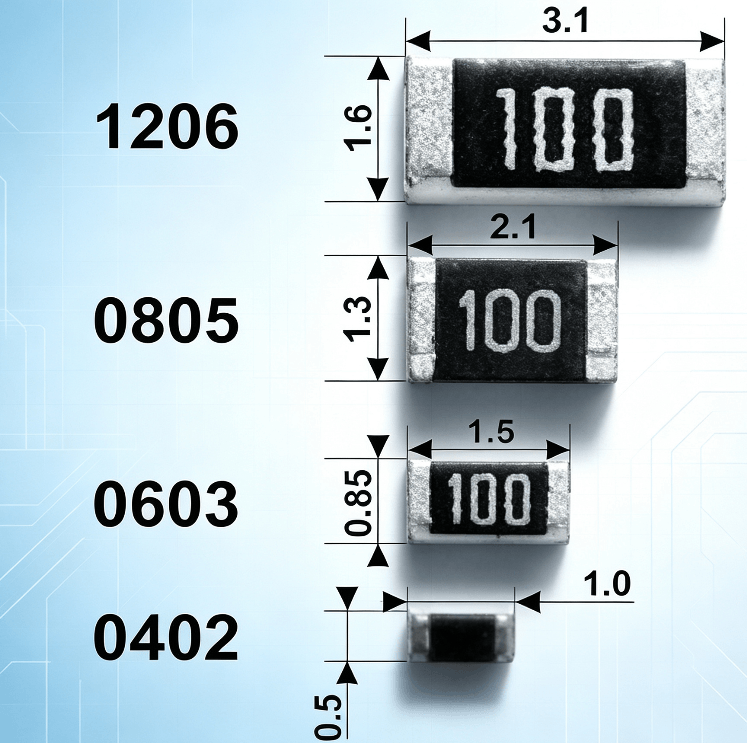

贴片封装编号由4位数字组成,前两位 = 长度,后两位 = 宽度,单位:0.01英寸,仅代表物理尺寸大小。
封装尺寸≠阻值,封装不改变采样电阻底层工作原理!
无论是最小的0402还是大尺寸2512,采样逻辑永远都是U=I*R。封装真正决定的是:额定功率、散热面积、最大可承受电流、温升表现、抗脉冲能力。

三、六大封装采样电阻能力逻辑对比
1、0402采样电阻
典型额定功率:1/16W
底层逻辑特点:体积最小,散热面积有限,功率承载低
适用场景:小电流采样,回路电流很小、损耗极低的信号级采样;便携式小型电路板,PCB 布板空间极度紧张的位置
短板:大电流下温升上升极快,严禁用于大功率主回路电流采样
2、0603采样电阻
典型额定功率:1/10W
底层逻辑特点:体积小幅放大,散热能力比 0402 提升一档
适用场景:中小电流信号采样,消费电子、小型主板的辅助回路电流检测
短板:依旧不适合大功率、持续大电流回路
3、0805采样电阻
典型额定功率:1/8W
底层逻辑特点:消费电子最通用的基础采样封装,散热面积进一步增加
适用场景:充电器、小型电源板、小功率板载电流监测;中小电流采样主流选择
短板:持续大电流工况,功率余量不足,温升偏高
4、1206采样电阻
典型额定功率:1/4W、1/3W
底层逻辑特点:进入功率采样门槛封装,散热面积大幅提升,能够承载持续更大电流,温升控制优于小封装
适用场景:工业电源、锂电池保护板、中等功率回路电流采样,市面上最热门的功率采样封装之一
5、2010采样电阻
典型额定功率:1/2W
底层逻辑特点:大功率采样起步封装,更长电阻本体、更大散热焊盘;允许长期流过更大电流,温升抑制能力更强
适用场景:BMS 电池管理系统、OBC 车载充电机、电机驱动、大功率快充电源板;需要长期稳定大电流采样场景
6、2512采样电阻
典型额定功率:1W
底层逻辑特点:六大封装当中散热面积最大、功率等级最高;电阻本体更长,电流路径宽,大电流下发热分散效果最好
适用场景:大功率电源、储能、逆变器、工业大功率负载采样;高电流、长时间导通、对温升控制严苛的回路
四、封装尺寸和采样之间的关系
阻值决定采样灵敏度;封装决定扛发热、扛大电流的能力。
同一个阻值,例如10mΩ:
放在0603封装:允许长期电流小,稍微加大电流,功率就超标,电阻快速升温,阻值发生漂移,采样精度失效
放在2512封装:散热面积大,同样电流下温升低,阻值漂移更小,采样结果长期稳定可靠
写在最后
0402、0603、0805、1206、2010、2512,这些封装代号只是采样电阻的“外壳体型”,不会改变电流采样最底层U=I×R的工作逻辑。
采样电阻选型的本质,从来不是看参数、拼尺寸,而是根据电路电流大小,匹配对应散热能力的封装。
稳住温升、守住阻值精度,才能最终得到稳定、精准、可靠的电流采样数据,这也是电路设计中采样电阻选型的核心关键。
