无人机精密采样电阻应用方案｜飞控、BMS、电机驱动电路元器件选型

时间：2026-09-10 阅读量：1

一架现代无人机并不是简单地把电机、螺旋桨和电池装在一起。

其内部通常包含飞控系统、电源管理、姿态传感器、通信模块、GNSS 定位、图像处理、摄像头、云台、雷达以及各种辅助传感器。

这些模块背后，都离不开大量电子元件。

可以把无人机的电子系统简单理解成三个层次：动力系统负责“飞起来”，控制系统负责“飞得稳”，感知与通信系统负责“知道自己在哪里、看到了什么以及把信息传出去”。

而这三个系统中，采样电阻都有着不可替代的关键应用。采样电阻正在从传统的“基础限流元件”，变成影响电流监测、电源管控、电机调速和整机系统稳定性的核心感知器件。顺海科技作为华德（WALTER）、天二（EVER OHMS）等品牌的一级授权代理商，可提供全系列原装采样电阻，覆盖无人机飞控、BMS、电机驱动等场景的选型、样品与批量供货服务。

一、飞控系统为什么离不开“精密采样电阻”？
飞控可以说是无人机的大脑。

陀螺仪、加速度计、磁力计、气压计等传感器持续采集姿态、位置与环境数据，经由控制算法解析飞行状态，输出控制指令。但飞控除姿态信号外，还依赖实时、准确的电流信号；整机与模块的电流反馈，是飞控判别负载、规避故障的关键。

无人机飞行时动力输出动态变化，电子模块频繁启停，电路电流持续波动。飞控依靠采样电阻捕捉微弱电流变化，经过信号采集、滤波调理、模数转换，实现整机状态精准管控。采样电阻的精度，直接影响飞控控制效果与飞行稳定性。

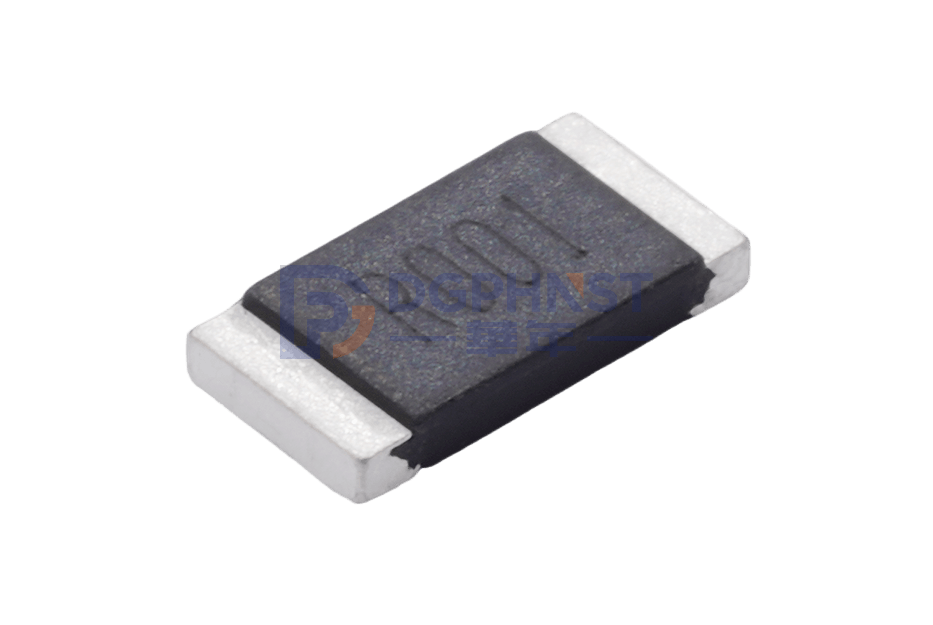

华德MSH2512M2W0R001FI合金电阻

依据采样原理：V = I × R。

采样电阻串联入电路，采集两端电压差换算实时电流，交由 ADC 与主控处理。若电阻阻值偏差大、温漂过高，会造成电流采样失真，导致飞控误判供电与负载情况。

无人机工况复杂，暴晒、严寒、电机发热、气流带来的温差，都会让机载电路温度大幅波动。普通电阻受温度影响阻值漂移显著，采样数据随之偏移，轻则姿态调节异常，重则负载误判、故障错报。

因此，无人机飞控配套的采样电阻，核心考核参数集中在：低阻值公差、低温漂TCR、长期稳定性、高频动态响应。高性能精密采样电阻，可在宽温、动态电流工况下维持采样精准稳定，为飞控算法提供可靠依据，保障无人机安全平稳飞行。华德MSH系列合金采样电阻、天二MA/MR系列金属合金采样电阻，就是这类精密电流检测器件，可满足无人机宽温环境下低TCR、高稳定的采样需求。

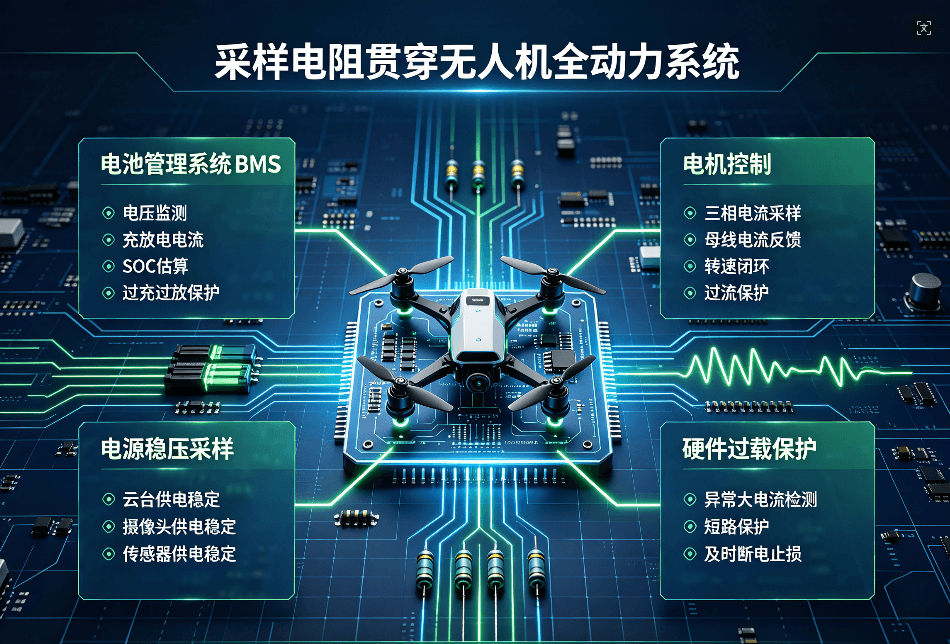

二、四大核心应用场景，贯穿无人机全动力系统
采样电阻并非只应用于单一模块，而是贯穿无人机电池管理、电机驱动、电源稳压、过载保护四大核心系统，全方位守护飞行安全。

1.电池管理系统
无人机能飞多久、飞多稳，很大程度取决于动力电池与电池管理系统（BMS）的管控能力。BMS 需要7×24小时持续检测电池的电压、充放电电流、电芯温度、内阻状态等核心参数，实时估算剩余电量（SOC）、管控充放电功率、预判电池故障。

在 BMS 采样电路中，采样电阻串联在电池供电回路中，依托精准的阻值参数完成电流信号采集，配合运算放大器、ADC转换芯片实现数据解析。阻值精度、温漂特性、功率耐受能力，直接决定 BMS 系统的检测精度与保护响应速度。

日常飞行中，无人机低电量报警、续航精准测算，核心依托就是采样电阻的采样数据。同时它能精准识别过充、过放、漏电等异常情况，一旦检测到电流超标，立即触发保护机制。

无人机BMS专用采样电阻，必须同时满足：毫欧级精准阻值、±1%及以内高精度公差、超低温漂、高脉冲功率耐受、长期工作稳定性强，绝非普通通用电阻可以替代。

2.电机控制
无人机核心动力依靠无刷电机，电机转速、扭矩与启停响应，直接影响无人机飞行速度、机动性能和悬停稳定性。电机控制器依据相电流、母线电压、转速等参数，毫秒级调节PWM输出实现闭环精准控制，而数据采集的基础依靠采样电阻。

在电机驱动电路里，采样电阻采集三相工作电流与母线电流，把电流信号转为电压信号传递给主控芯片。系统借助采样数据识别电机负载、转速偏差与堵转隐患，实时修正驱动参数，同时实现过流、过载、缺相等故障保护。

当电机负载过高、卡顿或转速异常导致电流骤变时，飞控系统会快速修正输出功率，平衡各电机转速，有效解决机身抖动、偏移、侧翻等问题，让高空飞行、定点悬停、精准作业更加稳定。

3.电源稳压采样
无人机搭载的云台、摄像头、避障传感器、定位模块等外设，对供电稳定性要求极高，电压、电流波动会直接导致画面卡顿、定位漂移、传感器失灵。

采样电阻配合电源管理模块，实时监测输出电流，动态调节供电参数，高端无人机的高清图传、精准定位能力，都离不开采样电阻的精准护航。

为各类精密外设提供稳定的工作电源，保障航拍、巡检、测绘等作业数据精准有效。

4.硬件过载保护
无人机飞行中遇到大风、障碍物缠绕、电机堵转等突发情况时，回路电流会瞬间飙升，若无防护极易烧毁设备、引发炸机。采样电阻作为硬件保护的第一道防线，可实时捕捉异常大电流，快速触发过流保护、短路保护，及时断电止损，最大限度降低设备损坏概率。

三、为什么无人机越小，反而越考验采样电阻？
很多人误以为小型无人机功率小、电路简单，对元件参数要求更低，实则恰恰相反 —— 微型无人机对采样电阻的精度、集成度、稳定性要求，远高于大型工业无人机。

小型无人机机身紧凑，PCB 板空间极度有限，但飞控、电机、通信、摄像等核心功能一应俱全，这就倒逼电路元件必须实现小型化、高精度、高集成。

狭小的机身空间导致散热条件差，电路工作温度更高、温差波动更大，同时微型无人机电机启停更频繁、电流波动更剧烈。多重复杂工况叠加，对采样电阻提出了三大严苛考验：

封装尺寸极小，适配高密度 PCB 布局，不占用机身有限空间；

第二，阻值精度极高、温漂极低，狭小高温环境下杜绝采样漂移；
第三，耐受瞬时大电流冲击，小体积下保证功率承载能力与长期稳定性。

而采样电阻恰好能够实现“微型封装+毫欧级高精度+宽温稳定”的核心特性，完美适配小型无人机的集成化、精密化发展需求，成为微型无人机稳定飞行的关键硬件支撑。

写在最后：微小元器件，撑起低空安全
在飞控姿态监测、电池电量管控、电机动力调控、通信信号稳定等核心环节，采样电阻全程参与电压、电流、温度、负载、信号的全方位监测与调控。

当无人机从“能够飞行”逐步迈向“自主飞行、精准作业、稳定续航、安全可控”，整机电子系统的容错空间持续压缩，每一颗核心元件的参数稳定性都至关重要。作为多家知名电阻品牌授权代理商，顺海科技可提供原厂原装采样电阻、BOM配单、样品申请与FAE技术选型支持，助力无人机硬件方案稳定落地。
