功率电感的详情介绍

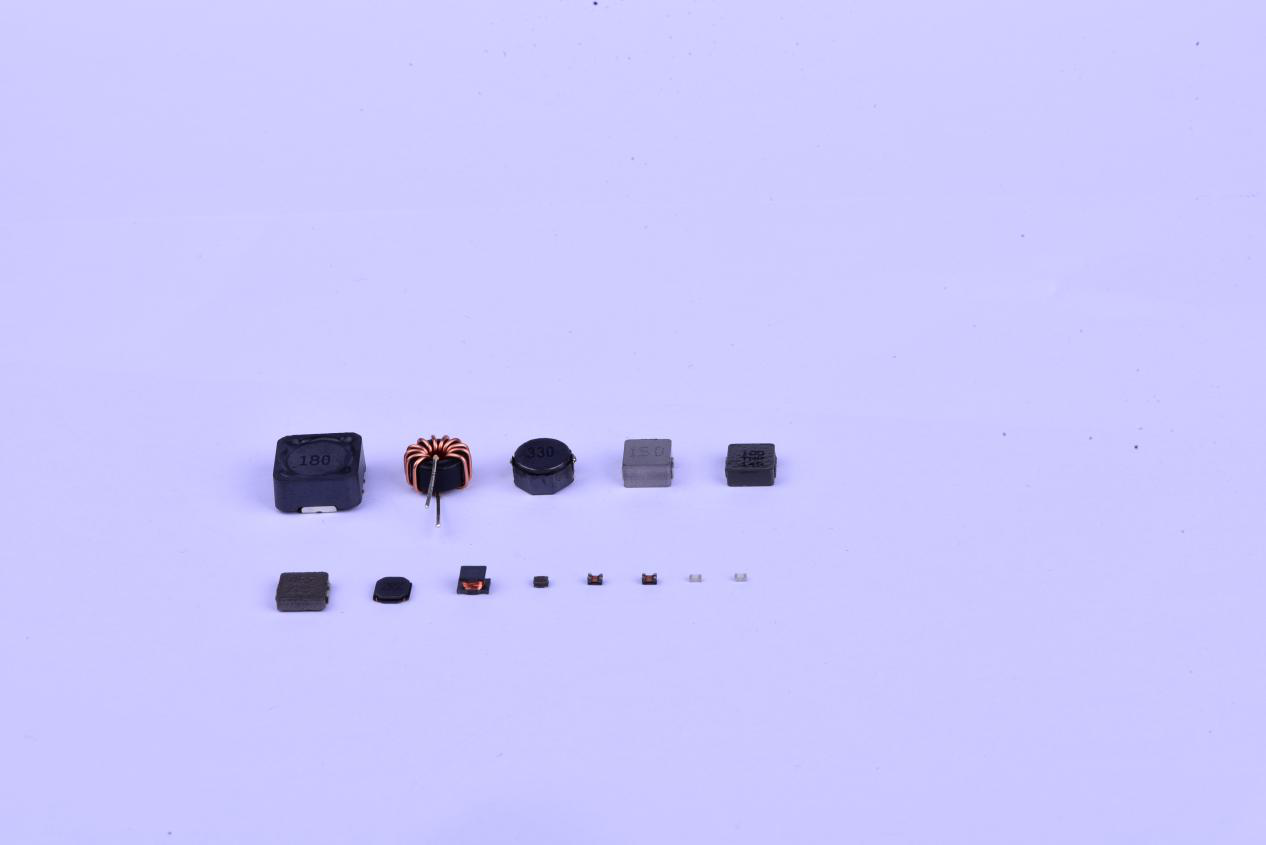

电感器是能够把电能转化为磁能而存储起来的元件。电感器的结构类似于变压器,但只有一个绕组。电感器具有一定的电感,它只阻止电流 的变化。如果电感器中没有电流通过,则它阻止电流流过它;如果有电流流过它,则电路断开时它将试图维持电流不变。电感器又称扼流器、电抗器、动态电抗器。而我们常常会根据工作频率和过电流大小,分为高频电感,功率电感等。功率电感是指分带磁罩和不带磁罩两种,主要由磁芯和铜线组成。在电路中主要起滤波和振荡作用。而不管是功率电感还是高频电感,都在电路中发挥了重要作用。



功率电感的主要特点为:1、平底表面适合表面贴装。2、优异的端面强度良好之焊锡性。3、具有较高Q值,低阻抗之特点。4、低漏磁,低直电阻,耐大电流之特点。5、可提供编带包装,便于自动化装配。



 而功率电感又是在电路中发挥了重要的作用。总结一下,其在电路中的主要作用可以归结为两点,分别是:  (1)阻流作用:线圈中的自感电动势总是与线圈中的电流变化相对抗。主要可分为高频阻流线圈及低频阻流线圈。



2)调谐与选频作用:电感线圈与电容器并联可组成LC调谐电路。即电路的固有振荡频率f0与非交流信号的频率f相等,则回路的感抗与容抗也相等,于是电磁能量就在电感、电容之间来回振荡,这就是LC回路的谐振现象。谐振时由于电路的感抗与容抗等值又反向,因此回路总电流的感抗最小,电流量最大(指f=f0的交流信号),所以LC谐振电路具有选择频率的作用,能将某一频率f的交流信号选择出来。

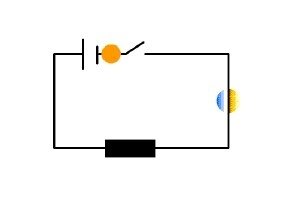

一般电子线路中的电感是空心线圈,或带有磁芯的线圈,只能通过较小的电流,承受较低的电压;而功率电感也有空心线圈的,也有带磁芯的,主要特点是用粗导线绕制,可承受数十安,数百,数千,甚至于数万安当贴片电感通过的电流变化时,贴片电感中产生的直流电压势将阻止电流的变化。当通过电感线圈的电流增大时,电感线圈产生的自感电动势与电当通过电感线圈的电流减小时,自感电动势与电流方向相同,阻止电流的减小,同时释放出存储的能量,以补偿电流的减小。



流方向相反,阻止电流的增加,同时将一部分电能转化成磁场能存储于电感之中;因此经电感滤波后,不但负载电流及电压的脉动减小,波形变得平滑,而且整流二极管的导通角增大。
