耐高压电阻参数标定标准：为什么不能通过功率推算电阻耐压值？

时间：2026-08-27 阅读量：1

用额定功率换算工作电压，能够判定一颗电阻能不能用于高压电路吗？

绝对不能。这是高压电阻选型里最容易被忽视的致命误区：将电阻的功率极限，直接等同于耐压极限。无数案例证明，很多电阻烧毁并非超负荷发热，而是电压突破耐受上限，造成飞弧、爬电、表层击穿以及时断时续的隐性故障。功率过载背了锅，真正的元凶却是电压击穿。

想要从根源降低高压电路的失效风险，第一步，就得读懂电阻耐压值的标定逻辑。

高压厚膜贴片电阻

一、分清三个核心参数的概念
电阻的电压耐受能力分为三个独立核心参数：额定电压、最大工作耐压、脉冲耐压。

1.额定电压（连续工作电压）
依据IEC 60115-1通用标准定义，额定电压是电阻在额定环境温度下，可长期、持续稳定施加的直流电压或交流有效值电压上限，用于稳态持续运行工况。

常规通用电阻的额定电压，可以通过额定功率与阻值换算得到，但是耐高压电阻不能套用该换算公式。该参数决定了电阻长期通电的安全电压区间，超出后会加速绝缘老化、阻值漂移，缩短器件使用寿命。

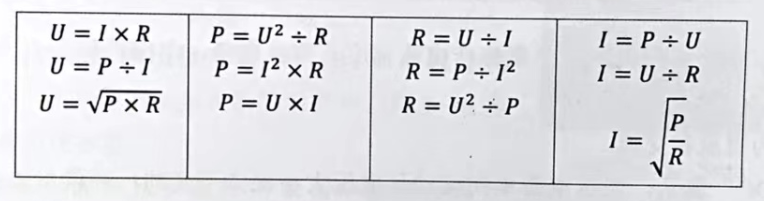

功率P(W)、电阻R(Ω)、电压U(V)、电流的I(A)之间的关系如下：

2.最大工作耐压（极限稳态耐压）
最大工作耐压是电阻物理结构、封装绝缘、基材间距决定的绝对稳态电压上限，与功率无关。

即便电阻实际工作功耗远低于额定功率，只要两端电压超过最大工作耐压，就会发生表层爬电、封装击穿、电极飞弧等不可逆损坏。该参数是高压电路校核的核心指标，普通贴片、插件电阻的封装耐压上限均以此项参数作为判定依据，不受阻值、功率参数影响。

举一个很直观的选型实例：丽智电子1210封装高压厚膜贴片电阻RC1210J30515G，规格1/2W、5.1MΩ、耐压500V。它的额定功率0.5W，如果按照常规公式反推，计算出来理论电压高达1597V，远高于器件真实最大工作耐压500V。

这里就暴露出致命问题：如果工程师只依靠功率公式推算电压上限，误以为该颗电阻可以承受1500V以上电压，实际通电超过500V就极有可能出现击穿失效。

3.脉冲耐压（瞬时过载耐压）
脉冲耐压面向雷击、浪涌、电压尖峰等短时电压冲击场景，是电阻可承受的短时间超高电压阈值。

行业通用标准为：普通电阻可承受2.5倍额定电压、持续5秒的短时过载。部分高压专用器件会单独提供脉冲耐压曲线与时长限制。该参数仅适用于瞬时冲击场景，绝对不能作为连续工作耐压使用。

二、电阻的耐压值是怎么标定的？
电阻耐压参数并非厂商自行定义，标定规则遵循统一的国际、国内行业标准，参数信息仅在规格书中完整公示，常规丝印无法判定耐压等级。

1.行业标定依据与标准来源
通用固定电阻的耐压标定核心依据为IEC 60115-1国际标准，国内对应GB/T 5729国标体系，标准明确区分了通用电阻与高压电阻的标定规则。

通用小功率电阻以「封装尺寸」为核心标定依据，封装电极间距、电阻体基材绝缘性能决定基础耐压等级；而耐高压电阻属于特殊器件，不适用通用封装耐压规则，需要按照独立的高压测试条件、绝缘阈值、失效判定标准完成参数标定。

2.规格书参数精准查看位置
想要精准确认电阻耐压参数，无需估算，直接查阅器件Datasheet即可，重点查看两处内容：
第一是「电气特性参数表」，重点关注Rated Voltage（额定电压）、Maximum Working Voltage（最大工作耐压）两项核心数据；
第二是「耐压/过载特性章节」，高压电阻会单独标注连续高压耐受值、脉冲耐压阈值、降额温度系数。

常规电阻仅标注额定电压，高压电阻会单独列明最大耐压参数，这是区分普通电阻与耐高压电阻的关键标识。

以天二科技 HR1206F100KP05U 高压厚膜电阻为例，1206封装、1/4W、100KΩ，最大工作耐压可达 800V。同样套用功率公式反算，理论热极限电压仅为158V，实际器件独立标定耐压远高于功率推算值。

一高一低两个数值也再次印证：高压电阻耐压是独立结构指标，不受功率阻值换算结果约束；实际选型时，长期工作电压需要同时取两项指标中的较小值作为上限。

3.电阻丝印能否看出耐压值？
结论：常规电阻、耐高压电阻的本体丝印，均无法体现耐压值。

电阻丝印仅标注阻值、精度、封装型号、批次信息，行业无任何丝印耐压标识规范。市面上同封装、同阻值的电阻，可能分为通用款与高压款，耐压差距可达数倍，仅靠外观丝印完全无法区分，必须以规格书参数为准，这也是很多选型失误的重要原因。

三、耐高压电阻特殊标定规则与主流品类
耐高压电阻是高压电路专属器件，彻底脱离通用电阻「功率换算电压、封装定耐压」的标定逻辑，拥有独立的设计标准、测试规范与参数体系，适配高压采样、高压分压、工频滤波、安防电力等高压场景。

1.耐高压电阻专属标定规则
①参数不依托功率换算，耐高压电阻的最大耐压为独立标定参数，与额定功率无直接关联，小功率高压电阻也可实现上千伏耐压；

②测试标准更严苛，需通过长时间高压稳态测试、高低温高压循环测试、局部放电测试，杜绝高压下爬电、击穿问题；

③参数冗余更高，高压电阻的脉冲耐压、过载耐压阈值远高于通用电阻，适配复杂高压波动工况。

2.三大主流耐高压电阻
厚膜高压电阻：工业场景应用范围最广。采用厚膜浆料烧结工艺，电阻体绝缘性能良好，电极间距经过高压优化，耐压覆盖数百伏至数万伏，阻值区间宽泛，成本可控，适用于绝大多数工业高压分压、电压采样场景，是工业电源研发当中的常规选型方向。

顺海科技代理丽智、天二原厂均有成熟的厚膜高压贴片产品线，覆盖1206、1210、2512等主流贴片封装，耐压从500V2000V多档位可选，适配大部分中小功率高压采样分压方案。

贴片高压电阻：面向小型化高压电路开发。在标准贴片封装尺寸之内，通过优化内部刻槽结构、升级基材绝缘性能，突破普通贴片电阻耐压上限，解决紧凑型高压模块选型难题，多用于精密高压模块、小型电源设备。

玻璃釉高压电阻：采用玻璃釉绝缘包覆工艺，耐高温、耐高压、防潮性能优异，绝缘稳定性高，脉冲耐压表现突出。适合军工、电力、高端工控等对器件长期可靠性要求严苛的使用环境。

写在最后
普通电阻无法适配高压复杂工况，针对性选用耐高压电阻，是解决高压电路飞弧、击穿、老化失效的核心方案。

如果您有工业电源、工控设备、电力模块等高压电路电阻选型需求，可随时咨询【顺海科技】，结合具体工况、电压等级、温况要求，为您匹配适配的高压电阻规格与定制化选型方案，规避选型风险，保障电路长期稳定运行。
