原标题：1210封装尺寸
1210封装尺寸自恢复保险丝有哪些介绍？1210封装尺寸自恢复保险丝区分为两种规格一种是贴片自恢复保险丝尺寸从小到大依次是：0603、0805、1206、1210、1812、2920；另外一种插件自恢复保险丝尺寸从小到大依次是：UN6、UN16、UN30、UN60、UN135、UN250、UN600等每个生产厂家型号规格有些许不一样。那么小编根据1210封装尺寸这体积的自恢复保险丝介绍尺寸封装及参数选择。（推荐相关文章阅读：0805封装_0805封装尺寸）

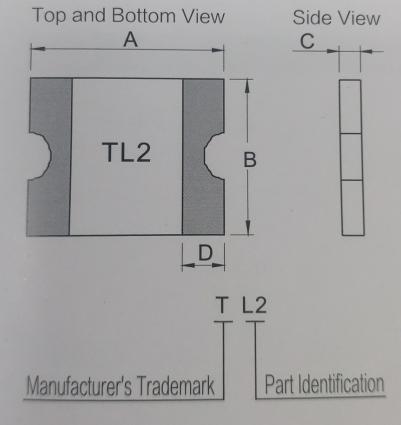

1210封装尺寸的USML自恢复保险丝选择

型号	Marking （标识）	A（宽）		B（长）		C（高）		D（焊接宽度）	特性
型号	Marking （标识）	Min	Max	Min	Max	Min	Max	Min	贴片/自恢复
TLC-USML110	TL1	3.00	3.50	2.35	2.80	0.50	0.90	0.25	贴片/自恢复
TLC-USML150	T15	3.00	3.50	2.35	2.80	0.50	0.90	0.25	贴片/自恢复
TLC-USML175	T17	3.00	3.50	2.35	2.80	0.50	0.90	0.25	贴片/自恢复
TLC-USML190	T19	3.00	3.50	2.35	2.80	0.50	0.90	0.25	贴片/自恢复
TLC-USML200	TL2	3.00	3.50	2.35	2.80	0.50	0.90	0.25	贴片/自恢复
TLC-USML260	T26	3.00	3.50	2.35	2.80	0.40	0.80	0.25	贴片/自恢复
TLC-USML300	TL3	3.00	3.50	2.35	2.80	0.40	0.80	0.25	贴片/自恢复
TLC-USML350	TL5	3.00	3.50	2.35	2.80	0.40	0.80	0.25	贴片/自恢复
TLC-USML380	T38	3.00	3.50	2.35	2.80	0.40	0.80	0.25	贴片/自恢复
TLC-USML400	T40	3.00	3.50	2.35	2.80	0.40	0.80	0.25	贴片/自恢复
TLC-USML450	T45	3.00	3.50	2.35	2.80	0.40	0.80	0.25	贴片/自恢复
TLC-USML500	TL6	3.00	3.50	2.35	2.80	0.40	0.80	0.25	贴片/自恢复
TLC-USML550	T55	3.00	3.50	2.35	2.80	0.70	1.05	0.25	贴片/自恢复
TLC-USML600	TL7	3.00	3.50	2.35	2.80	0.70	1.05	0.25	贴片/自恢复
TLC-USML650	T65	3.00	3.50	2.35	2.80	0.70	1.05	0.25	贴片/自恢复
TLC-USML700	TL8	3.00	3.50	2.35	2.80	0.70	1.05	0.25	贴片/自恢复
TLC-USML750	T75	3.00	3.50	2.35	2.80	0.70	1.05	0.25	贴片/自恢复

1210封装尺寸的USML自恢复保险丝参数选择

型号	保持电流	跳脱电流	最大电压	最大电流	最大动作时间		消耗功率	电阻范围
型号	IH，（A）	IT，（A）	V max，（V）	I，max（A）	（A）	（Sec）	Pd typ，（W）	R min	R1 max
TLC-USML110	1.10	2.50	6.00	50.00	8.00	2.00	1.20	0.010	0.060
TLC-USML150	1.50	3.00	6.00	50.00	8.00	2.00	1.20	0.007	0.045
TLC-USML175	1.75	3.50	6.00	50.00	8.00	2.50	1.20	0.006	0.040
TLC-USML190	1.90	3.80	6.00	50.00	8.00	3.00	1.20	0.006	0.035
TLC-USML200	2.00	4.00	6.00	50.00	8.00	3.00	1.20	0.006	0.035
TLC-USML260	2.60	5.20	6.00	50.00	8.00	5.00	1.20	0.003	0.025
TLC-USML300	3.00	6.00	6.00	50.00	8.00	5.00	1.20	0.003	0.020
TLC-USML350	3.50	7.00	6.00	50.00	8.00	5.00	1.20	0.002	0.018
TLC-USML380	3.80	7.60	6.00	50.00	8.00	5.00	1.20	0.002	0.018
TLC-USML400	4.00	8.00	6.00	50.00	8.00	5.00	1.20	0.002	0.018
TLC-USML450	4.50	9.00	6.00	50.00	22.50	2.00	1.50	0.001	0.012
TLC-USML500	5.00	10.00	6.00	50.00	25.00	2.00	1.50	0.001	0.012
TLC-USML550	5.50	11.00	6.00	50.00	27.50	2.00	1.50	0.001	0.010
TLC-USML600	6.00	12.00	6.00	50.00	30.00	5.00	1.50	0.001	0.010
TLC-USML650	6.50	13.00	6.00	50.00	32.50	2.00	1.50	0.001	0.010
TLC-USML700	7.00	14.00	6.00	50.00	35.00	2.00	1.50	0.0007	0.009
TLC-USML750	7.50	15.00	6.00	50.00	37.50	2.00	1.50	0.0007	0.009

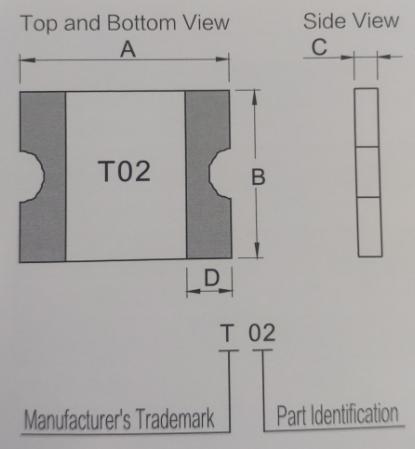

1210封装尺寸的USMD自恢复保险丝选择

型号	Marking （标识）	A（宽）		B（长）		C（高）		D（焊接宽度）	特性
型号	Marking （标识）	Min	Max	Min	Max	Min	Max	Min	贴片/自恢复
TLC-USMD005	T0	3.00	3.43	2.35	2.80	0.80	1.20	1.20	贴片/自恢复
TLC-USMD010	T01	3.00	3.43	2.35	2.80	0.80	1.20	1.20	贴片/自恢复
TLC-USMD020	T02	3.00	3.43	2.35	2.80	0.80	1.20	1.20	贴片/自恢复
TLC-USMD035	T03	3.00	3.43	2.35	2.80	0.60	1.00	1.00	贴片/自恢复
TLC-USMD050	T05	3.00	3.43	2.35	2.80	0.60	1.00	1.00	贴片/自恢复
TLC-USMD075	T07	3.00	3.43	2.35	2.80	0.60	1.00	1.00	贴片/自恢复
TLC-USMD110	T11	3.00	3.43	2.35	2.80	0.45	0.85	0.85	贴片/自恢复
TLC-USMD150	T15	3.00	3.43	2.35	2.80	0.60	1.00	1.00	贴片/自恢复
TLC-USMD175	T20	3.00	3.43	2.35	2.80	0.60	1.00	1.00	贴片/自恢复
TLC-USMD200	T20	3.00	3.43	2.35	2.80	0.60	1.00	1.00	贴片/自恢复

1210封装尺寸的USMD自恢复保险丝参数选择

型号	保持电流	跳脱电流	最大电压	最大电流	最大动作时间		消耗功率	电阻范围
型号	IH，（A）	IT，（A）	V max，（V）	I，max（A）	（A）	（Sec）	Pd typ，（W）	R min	R1 max
TLC-USMD005	0.05	0.15	30	10	0.25	1.50	0.60	2.80	50.00
TLC-USMD010	0.10	0.30	30	10	0.50	0.60	0.60	0.80	15.00
TLC-USMD020	0.20	0.40	30	10	8.00	0.02	0.60	0.40	5.00
TLC-USMD035	0.35	0.75	6	40	8.00	0.20	0.60	0.20	1.30
TLC-USMD050	0.50	1.00	13.2	40	8.00	0.10	0.60	0.18	0.90
TLC-USMD075	0.75	1.50	6	40	8.00	0.10	0.60	0.07	0.45
TLC-USMD110	1.10	2.20	6	40	8.00	0.30	0.60	0.05	0.24
TLC-USMD150	1.50	3.00	6	40	8.00	0.50	0.60	0.03	0.11
TLC-USMD175	1.75	4.00	6	40	8.00	1.00	0.70	0.02	0.09
TLC-USMD200	2.00	4.00	6	40	8.00	1.00	0.70	0.02	0.09

1210封装尺寸的自恢复保险丝应用
1210封装尺寸的自恢复保险丝普遍都能用在于USB外围设备、硬盘驱动器、光盘驱动器、主板和外围设备的即插即用型保护装置、手机 - 电池和端口保护、PDA / 数码相机、游戏控制台端口保护等电子产品上。

以上内容主要介绍分享1210封装尺寸两者规格自恢复保险丝参数说明，如需其他规格封装尺寸请联系我们会在第一时间回复您。

深圳市顺海科技有限公司是华德正式代理商，海量现货库存，原厂技术支持，涵盖了全系列一次性保险丝，如贴片保险丝，陶瓷管保险丝，温度保险丝，玻璃管保险丝，自恢复保险丝，微型保险丝，超小型保险丝以及电力保险丝等等大量现货，欢迎您咨询与合作。
标签：1210封装尺寸、1210封装尺寸USML自恢复保险丝、1210封装尺寸USMD自恢复保险丝
