原标题:(干货分享)一文了解什么是自恢复保险丝
自恢复保险丝简介
自恢复保险丝主要由核心材料高分子聚合物复合材料体组成,它是一种可反复使用的具有自恢复特性非线性的过流保护器件,聚合物复合材料体一般由聚合物、导电微粒、无机填料等组成。

自恢复保险丝是一种过流电子保护元件,采用高分子有机聚合物在高压、高温,硫化反应的条件下,搀加导电粒子材料后,经过特殊的工艺加工而成。传统保险丝过流保护,仅能保护一次,烧断了需更换,而自恢复保险丝具有过流过热保护,自动恢复双重功能。在习惯上把PPTC也叫自恢复保险丝。

自恢复保险丝是一种热敏半导体材料,灵敏度本身就不高,如果不考虑灵敏度是完全可以用的,保险丝主要的参数就是熔断电流,只要耐压超过实际电路中的电压就行了。
比如我们常见的玻璃管的保险丝,一般标的耐压都是250VAC,但实际应用的时候,不管是交流的直流的,不管是220V还是12V都是一样的,考虑的是熔断电流高灵敏度的还是需要快断的保险丝是。

自恢复保险丝属于慢断类型保险丝,自恢复保险丝的材料因为通电后发热,当电流过大发热到一定程度的时候,材料就不导电了,这个和普通的保险丝是一个道理,只不过普通的保险丝是一次型熔断而已。
自恢复保险丝
自恢复保险丝应用

自恢复保险丝广泛应用于各消费类通迅产品、电信及网络设备、电脑周边产品中以及工业/汽车、电池、便携式电子产品中 。用在电信及网络设备上 ,如:局用交换机、配线保安单元、用户终端设备、类比/模拟线路卡、T1/E1设备、ISDN设备、ASDL设备、HDSL设备、Modem、总配线架保安单元、有线电话/中心局至用户电缆线。

应用在电脑及多媒体设备上: 如:USB端口、驱动器、调制解调器等、CPU/IC的保护、IEEE 802.3以太网LAN、IEEE 1394,iLINK、I/O端口、LCD监视器/显示器、LNB卫星机顶盒、扬声器、PC卡和插槽、智慧卡/智能卡阅读器、DDC视频端口DVI、USB、POS设备、机顶盒、GPS、电话及传真机等。
应用在工业及汽车电子上 如:汽车线束、汽车防盗器、汽车微电机、电磁负载、马达、风扇有及吹风机、卤素灯、火警设备、电子镇流器/电子安全器、变压器、印刷电路版及铜铂线的保护、保护电气连接线/线束保护等。

应用在电池及可携式电子设备 如:可充电电池组、锂电池、保护可充电池组、线性AC/DC转换器、保护可携式电子产品的输入端口、DC点烟器的电源转换器等。
自恢复保险丝应用领域

自恢复保险丝工作原理
自恢复保险丝,是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。在正常操作下,聚合树脂紧密地将导电粒子,束缚在结晶状的结构外,构成链状导电电通路,此时的自恢复保险丝为低阻状态(a),线路上流经自恢复保险丝的电流所产生的热能小,不会改变晶体结构。

当线路发生短路或过载时,流经自恢复保险丝的大电流,产生的热量使聚合树脂融化,体积迅速增长,形成高阻状态(b),工作电流迅速减小,从而对电路进行限制和保护。
当故障排除后,自恢复保险丝重新冷却结晶,体积收缩,导电粒子重新形成导电通路,自恢复保险丝恢复为低阻状态,从而完成对电路的保护,无须人工更换。

自恢复保险丝动作原理
自恢复保险丝的动作原理,是一种能量的动态平衡,流过自恢复保险丝的电流,由于电流热效应的关系,产生一定程度的热量(自恢复保险丝都存在阻值),产生的热全部或部分散发到环境中,而没有散发出去的热便会提高自恢复保险丝元件的温度。

正常工作时的温度较低,产生的热和散发的热达到平衡。

自恢复保险丝元件处于低阻状态,自恢复保险丝不动作,当流过自恢复保险丝元件的电流,增加或环境温度升高,但如果达到产生的热和散发的热的平衡时,自恢复保险丝仍不动作。

当电流或环境温度再提高时,自恢复保险丝会达到较高的温度。

若此时电流或环境温度,继续再增加,产生的热量,会大于散发出去的热量,使得自恢复保险丝元件温度骤增,在此阶段,很小的温度变化会造成阻值的大幅提高,这时自恢复保险丝元件处于高阻保护状态,阻抗的增加限制了电流,电流在很短时间内急剧下降,从而保护电路设备免受损坏,只要施加的电压所产生的热量足够自恢复保险丝元件散发出的热量,处于变化状态下的自恢复保险丝元件便可以一直处于动作状态(高阻)。

当施加的电压消失时,自恢复保险丝便可以自动恢复了。

自恢复保险丝选型:

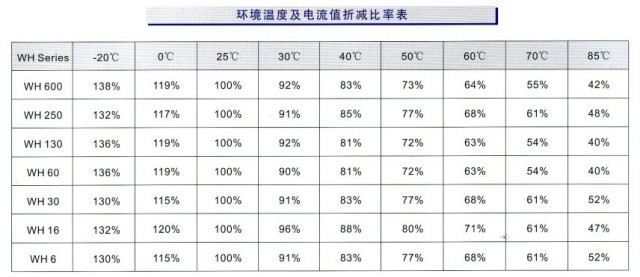

自恢复保险丝环境温度电流值折减率表图

1、确定电路的以下参数:
a 最大工作环境温度
b 标准工作电流
c 最大工作电压(Umax)
d 最大故障电流(Imax)

2、选择能适应电路最大环境温度和标准工作电流的自恢复保险丝元件
使用温度折减{环境温度(℃)的工作电流(A)}表,并选择与电路最大环境温度最匹配的温度。
浏览该栏,以查阅等于或大于电路标准工作电流值。

3、将所选元件的最大电气额定值与电路最大工作电压和故障电流作比较
使用电气特性,来验证在第2步中,所选的元件,是否将采用电路的最大工作电压和故障电流。
查阅装置的最大工作电压和最大故障电流。
确保Umax和Imax,大于或等于电路的最大工作电压和最大故障电流。

4、确定动作时间
动作时间,是当故障电流出现在整台装置上时,将此元件切换到高电阻状态所用的时间量。
为了提供预期的保护功能,明确自恢复保险丝元件的工作时间是很重要的。
如果您选择的元件动作过快,则会出现异常动作或有害的动作。
如果元件动作过慢,则受到保护的组件在元件切换到高电阻状态之前可能损坏。
使用25℃的典型动作时间曲线来确定自恢复保险丝元件的动作时间对于电路来说是过快还是过慢。
如果是则返回第2步重新选择备用元件。

5、验证环境工作温度
确保应用场合的最小和最大环境温度,在自恢复保险丝元件的工作温度范围内。
大多数自恢复保险丝元件的工作温度范围,介于-40℃到85℃。

6、验证自恢复保险丝元件的外形尺寸
使用外形尺寸表,来将您选择的自恢复保险丝的外形尺寸与应用场合的空间条件比较。
