电阻器的分类

发布时间：2019-10-11

已被浏览：3593次

分享到：

电阻器是电子线路中最常见的电子元器件之一。
电阻器被简称为电阻，英文名resistance,通常缩写为R,。欧姆定律公式，I=U/R,那么R=U/I,电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。电阻的主要职能就是阻碍电流流过。

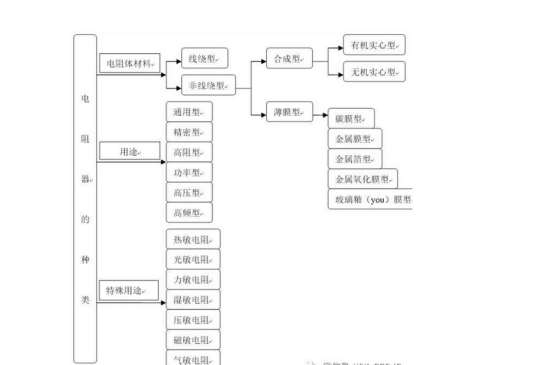

电子产品种类繁多，那么电阻的分类有哪些呢，电阻的分类如下图：

随着电子产品的更新换代升级，电子元器件的产品也随之升级，以前大部分都是以插件电阻为主，插件绕线电阻以及插件电阻（炭膜电阻，金属膜电阻，金属氧化膜电阻，金属箔电阻以及玻璃釉膜电阻等），随着电子产品的低功耗，产品小型化，便携式以及生产人工成本的变化都要求电阻元器件更新换代，由此电阻器逐渐转变成贴片型的，贴片型的电阻首先是适合大批量机械化生产以及产品一致性的把控，大大减少了产品的不良率及人工成本，同时给下游产品应用商也带来了机械化生产节省人工成本和时间成本，以及节省产品占用空间，更加适合产品的小型化，因此，电阻器逐渐被贴片型的快速占据市场，除了部分工业控制类以及LED及电源行业还在继续沿用插件型电阻以外，其他大部分都被贴片型电阻器所替代。

贴片型电阻主要的分类：
1、普通厚膜贴片电阻：主要是以1%，5%为主，因为成本低廉，在整个市场上占据绝对地位。

2、薄膜贴片电阻：主要是以0.1%，0.5%，0.25%，0.01%，0.025%，0.05%，1%精度为主，主要是生产高精度，低温漂电阻为主，温漂主要有2ppm,5ppm,10ppm,15ppm,25ppm,50ppm,75ppm为主。其主要应用于各类仪器仪表及检测设备等需要高稳定性的产品上使用。

3、低阻值贴片电阻：主要是以阻值进行划分，一般低于1R（欧姆/Ω）被称之为低阻值电阻，起主要作用是进行电流检测以及电压检测为主，广泛应用于各类电池保护板以及保护电路中。

4、高阻值电阻：同样是以电阻阻值进行划分，一般以超过1MR（兆欧/MΩ）以上的都成为高阻值电阻，有更高阻值的单位为G，这类产品应用会比较少，主要是仪器仪表以及部分工业设备等，市场应用较广的是1M~10M阻值之间，例如：智能手环或智能手表中就会用到0201/0402 3M 1%的电阻，以及部分医疗检测或者汽车检测设备就会用到0603 3M 0.1% 50ppm的高精度高阻值电阻等。
5、高功率电阻：这一类产品是以功率为划分，体积，阻值，精度不变的情况下，功率要做的更高，是为了更好的过大电流使用，例如：常规1206体积的电阻功率为1/4W，而做为高功率电阻的功率则是1/2W，这类产品主要应用于电源设备以及PLC等电路。
6、高压电阻：是以电阻的耐压值为基准，比如200V,500V,1KV等。
7、合金电阻：合金电阻主要是以低阻值为主，阻值一般在0.75R以下，但是也有极少的品牌可以最大做到4R，目前合金电阻最小的尺寸可以做到0402，最大的体积可以做到5930（仅限贴片类），功率最大可以做到20W。

8、高频电阻：因为电阻本身的电感量极小，也被称之为无感电阻。用于高频电路，阻值小于lkQ，功率范围宽，最大可达lOOWo(4)高压型。用于高压装置中的电阻，功率在0.5-15W之间，额定电压可达35kV以上，标称阳值可达lGQo(5)高阻型。阻值在10MQ以上，最高可达l014Qo(6)电阻网络（电阻排）o综合掩膜、光刻、烧结等工艺技术，在一块基片上制成多个参数、性能一致的电阻，连接成电阻网络，也叫集成电阻。
9、晶圆电阻：具有绕线电阻的特性也有贴片电阻的特性，主要应用于电表，新能源汽车充电设备等市场。
10、湿敏电阻：湿敏电阻由感湿层、电极、绝缘体组成。氯化锂湿敏电阻随湿度上升而电阻减小，缺点为测试范围小、特性重复性不好、受温度影响大。碳湿敏电阻缺点为低温灵敏度低、阻值受温度影响大，较少使用。氧化物湿敏电阻性能较优越，可长期使用，受温度影响小，阻值与湿度变化呈线性关系。
11、压敏电阻：主要有氧化锌、碳化硅和氧化锌压敏电阻。
12、热敏电阻。热敏电阻的电阻值会随着本体温度的变化呈现出阶跃性的变化，具有半导体特性。热敏电阻按照温度系数的不同分为正温度系数热敏电阻（简称PTC热敏电阻）和负温度系数热敏电阻（简称NTC热敏电阻）o超过一定的温度（居里温度）时，PTC热敏电阻的电阻值随着温度的升高呈阶跃性增高。
13、力敏电阻。力敏电阻是一种阻值随压力变化丽变化的电阻，可制成各种力矩计、半导体话筒、压力传感器等。主要品种有硅力敏电阻器、硒碲合金力敏电阻器，相对而言，合金力敏电阻器具有更高灵敏度。
14、光敏电阻。光敏电阻大多是由半导体材料制成的，它利用半导体的光导电特性使电阻器的阻值随入射光线的强弱发生变化。当入射光线增强时，电阻值明显减小；当入射光线减弱时，阻值显著增大占4)气敏电阻。气敏电阻利用某些半导体吸收某种气体后发生氧化还原反应制成，主要成分是金属氧化物，主要品种有金属氧化物气敏电阻、复合氧化物气敏电阻、陶瓷气敏电阻等。
